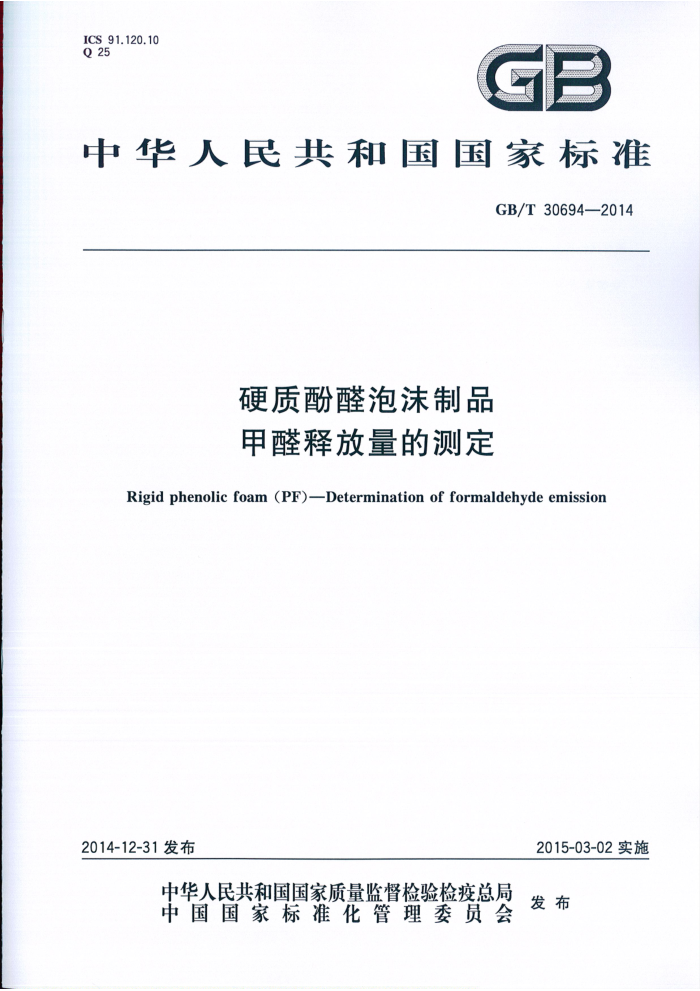

ICS 91.120.10 Q 25
中华人民共和国国家标准
GB/T30694—2014
硬质酚醛泡沫制品甲醛释放量的测定
Rigidphenolicfoam(PF)Determination offormaldehydeemission
2015-03-02实施
2014-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T30694—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国质量监管重点产品检验方法标准化技术委员会（SAC/TC374)提出并归口。 本标准起草单位：广州质量监督检测研究院、山东圣泉化工股份有限公司、广州市华德新材料有限
公司。
本标准主要起草人：何国山、曹志祥、潘永红、李晓增、叶元坚、赵慕莲、黄胜权、邓刚、李枝芳、蔡锦安、 张秀梅、陈志。 GB/T30694—2014
硬质酚醛泡沫制品甲醛释放量的测定
1范围
本标准规定了硬质酚醛泡沫制品中甲醛释放量的测定方法。 本标准适用于酸固化法和碱固化法生产的硬质酚醛泡沫制品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T17657—2013人造板及饰面人造板理化性能试验方法 GB18580室内装饰装修材料人造板及其制品中甲醛释放限量 GB18587 室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量
3术语和定义
GB18580界定的以及下列术语和定义适用于本文件。
3.1
干燥器法测定值thedesiccatortestvalue 用干燥器法测定的试样释放于吸收液(蒸馏水)中的甲醛量。
3.2
气候箱法测定值thechambertestvalue 使用本标准规定的气候箱测定试样向空气中释放的甲醛量。
3.3
气候箱容积 volumeofthechamber 无负荷时箱内总的容积。
3.4
承载率loadingfactor 试样暴露的总表面积（不包括四边表面积）与气候箱容积之比。
3.5
空气置换率airexchangerate 每小时通过气候箱的空气体积与气候箱容积之比。
3.6
空气流速airvelocity 气候箱中试样表面附近的空气速度。
3.7
稳定状态 steady-state 当在测试条件下试样的甲醛释放量处于类似不变的某种状态，即可认为气候箱内的甲醛浓度处于
1 GB/T30694—2014
4.3.4.2本底浓度测试
同本标准4.2.4.2。 4.3.4.3气候箱内空气抽样
试样在气候箱中释放24h后为测试终点，抽取箱内空气测定甲醛浓度。空气抽样时，先将空气采样系统和气候箱的空气出口相连接。2个吸收瓶中各加人15mL蒸馏水，开动抽气泵，抽气速度在 1L/min，每次至少抽取60L空气。此吸收液作为待测液。
5甲醛含量测定
5.1原理
吸收液中的甲醛，在质量分数为20%的乙酸铵溶液中，与乙酰丙酮反应，在（40士1)℃条件下，生成稳定的黄绿色化合物二乙酰基二氢卢剔啶，在波长为412nm时，该化合物的吸光度最大，用分光光度计测定吸收液的吸光度，由预先绘制的标准曲线求得甲醛的浓度，根据公式计算出试样的甲醛释放量。 5.2试剂
按GB/T17657—2013中的4.59.3的规定。 5.3溶液配制
按GB/T17657—2013中的4.59.4的规定。 5.4仪器设备
按GB/T17657—2013中的4.59.2的规定。 5.5甲醛浓度的测定 5.5.1标准曲线绘制
按GB/T17657—2013中的4.59.6.4的规定。 5.5.2甲醛浓度测定 5.5.2.1干燥器法
首先移取10mL乙酰丙酮（体积分数0.4%）和10mL乙酸铵水溶液（质量分数20%）于50mL带塞三角烧瓶中，再从结晶皿中准确移取10mL待测液于该烧瓶中。塞好瓶塞，摇勾，再放到（40士1)℃ 的水槽中加热15min，静置暗处，冷却至室温，在412nm处测定其吸光度，以蒸馏水作为参比溶液，调零。用厚度为1cm的比色血测定吸收液的吸光度As。同时用蒸馏水代替吸收液做空白试验，确定空白值Ab。 5.5.2.2气候箱法（稳定状态测试法；24h释放测试法）
首先取两只50mL洁净带塞三角烧瓶，分别移取10mL乙酰丙酮（体积分数0.4%）和10mL乙酸铵溶液（质量分数20%）于每个烧瓶中，再从两个吸收瓶中各准确移取10mL吸收液。塞好瓶塞，摇匀，再放到（40士1)℃的水槽中加热15min，静置暗处，冷却至室温，在412nm处测定其吸光度，以蒸馏水
5
