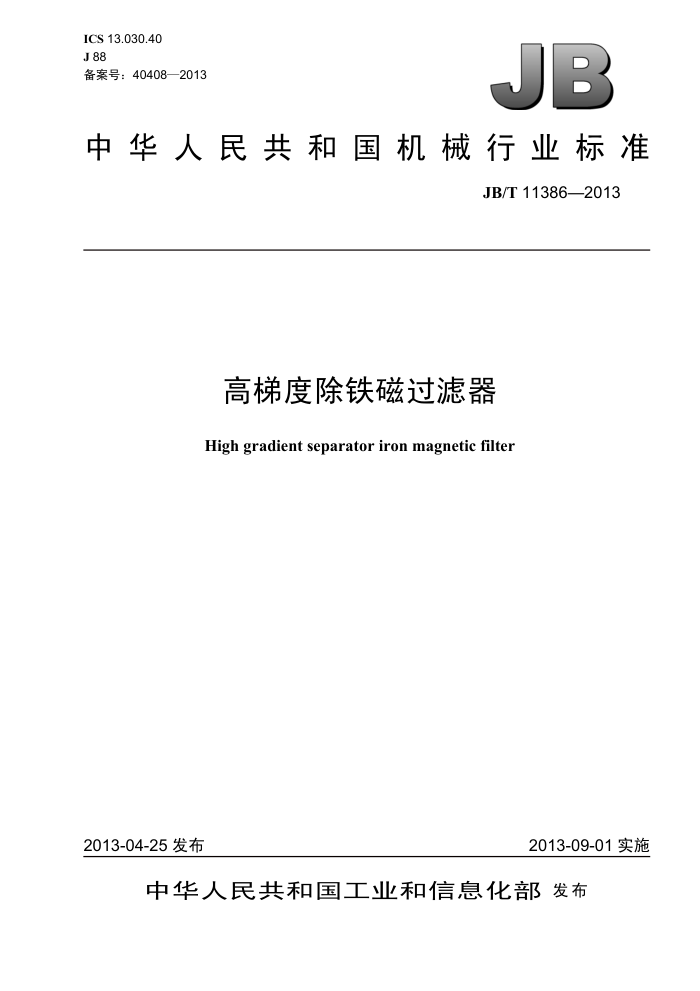

ICS 13.030.40 J88 备案号：40408—2013
B
中华人民共和国机械行业标准
JB/T 11386—2013
高梯度除铁磁过滤器
High gradient separator iron magnetic filter
2013-04-25 发布
2013-09-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准高梯度除铁磁过滤器 JB/T 11386—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.5印张·15千字
2013年9月第1版第1次印刷
定价：12.00元
*
书号：15111·10752 网址：http：//www.cmpbook.com 编辑部电话： （010） 88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 11386—2013
目 次
前言， 1 范围...
.....I
规范性引用文件.. 术语和定义……
2 3 4　型式与基本参数.
4..型. 4..型号-... 4.3基本参数. 5技术要求... 试验方法.
....
....2
..............................
............................
............................
6 7 检验规则..
................
3
标志、包装、运输和贮存
8 JB/T 11386—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：沈阳隆基电磁科技股份有限公司、中机生产力促进中心，本标准主要起草人：张承臣、赵能平、邵贵成、赵迎、李良武、周建伟、姚淑彬本标准为首次发布。
II JB/T 11386—2013
5.2换热器冷却水应满足下列要求：
一酸度（pH 值）应为6～8，总硬度不大于 250 mg/L 氧化钙; 一进水温度为5℃～40℃; -进水压力不大于1.0 MPa。
5.3磁过滤器的过滤容器的纵焊缝和环焊缝应局部射线检测，检测长度应不小于焊缝总长度的20%; 筒体、法兰颈与封头的对接焊缝和纵焊缝与环焊缝交又处必须进行检测。 5.4过滤容器应进行压力试验，应按GB150.4一2011钢制压力容器标准要求。 5.5励磁部分应满足下列要求：
滤床空间的磁感应强度在周边处的值不小于中心点的值的90%; 线圈的绝缘等级应不低于 GB/T 11021一2007中 F级的规定; 一线圈对磁轭的绝缘应保证承受频率 50 Hz、耐电压 5000 V试验1min，无击穿或闪烁现象；一励磁电压为配套整流器的额定输出电压时，线圈对磁轭的漏电流应不大于20mA; 磁系冷却系统应能承受水压力为 0.6 MPa 的水压试验，保持15min 无压降或渗漏现象;
磁过滤器的磁感应强度可随意调节
5.6磁过滤器所有外露金属表面均涂两层底漆和两层面漆，漆膜应均匀，不得有脱漆、剥落、裂纹和流痕等缺陷。 5.7磁过滤器外露加工表面应涂防锈脂，其防腐期不应少于一年。
6　试验方法
6.1过滤容器应按下列方法试验：
对于 5.3中规定的射线检测，应按GB150.4一2011 钢制压力容器标准要求进行。纵焊缝应不低于I级，环焊缝应不低于II级，嵌入式接管与筒体或封头的对接焊缝不低于I级。
一一对于5.4 中规定的压力试验，应按 GB 150.4一2011 中规定的液压方法进行。 6.2励磁部分应按下列方法试验：
一对于5.5中规定的磁感应强度的测量，应在没装配过滤介质情况下，用准确度不低于2.5级的特斯拉计在滤床空间中心横截面的中心和边缘测量，确保磁力线垂直穿过特斯拉计的探针表面，并在同一点测试3次以上，最终测试结果取3次测量的平均值； -对于 5.5中规定的要求，应按 GB/T 10595一2009 的规定进行检查，所用仪表准确度应不低于 1.5级。
6.3对于表 1中规定的最大励磁功率的测量，应用准确度不低于 0.5 级的直流电压表对过滤器的励磁接线柱进行测量，读出电压值；应用不低于0.5级电流表对励磁接线柱的电流进行测量，读出电流值。 把所得功率换算到线圈平均温度为35℃时的值，即为励磁功率 6.4用5000V耐压测试仪检测，线圈耐压 5000V，所用仪表准确度等级不应低于0.5。
7检验规则
7.1检验分为出厂检验和型式检验。 7.2出厂检验应按5.4、5.5、5.6及表1中磁感应强度的规定，出厂检验中所有项目必须合格后方可出厂。 7.3有下列情况之一时，除铁器应进行型式检验：
新产品投产前或老产品转厂生产时；一正式生产的产品，当结构、工艺或材料有重大改变，可能影响产品性能时;
3
