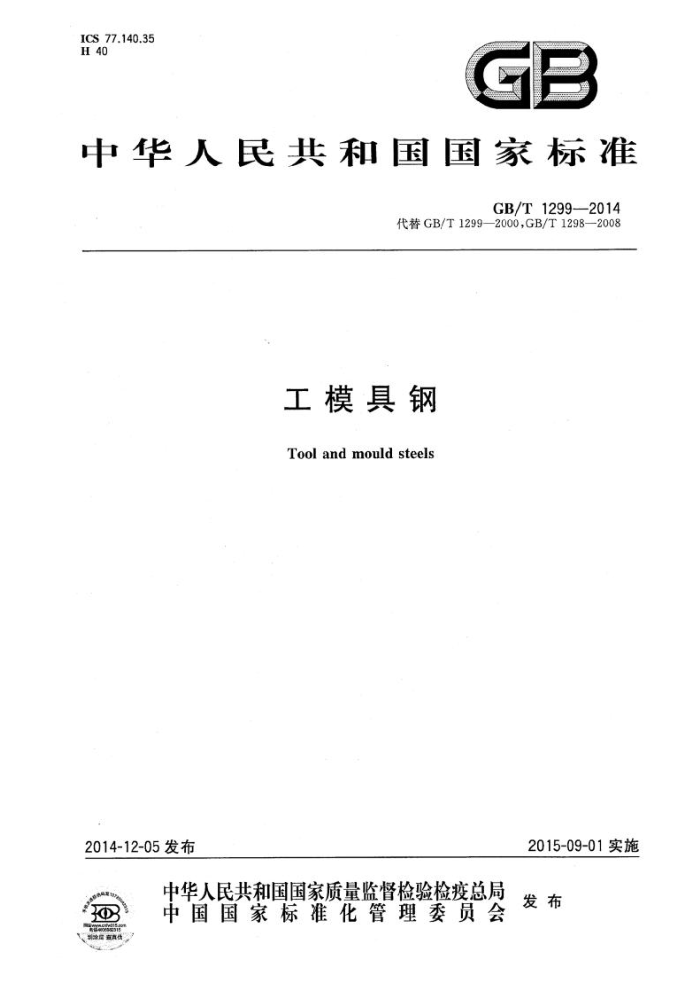

ICS77.140.35 H 40
一
中华人民共和国国家标准
GB/T1299—2014
代替GB/T1299—2000，GB/T1298—2008
工模具钢 Tool and mould steels
2015-09-01实施
2014-12-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
BO GB/T1299—2014
目 次
前言 1 范围 2 规范性引用文件 3 分类 4 订货内容 5 尺寸、外形、重量 5.1 热轧钢棒及盘条的尺寸、外形及允许偏差 5.2 锻制钢棒的尺寸、外形及允许偏差.
5.3 冷拉钢棒的尺寸、外形及允许偏差， 5.4 银亮钢棒的尺寸、外形及允许偏差 5.5 机加工交货钢材尺寸、外形及允许偏差 5.6 重量 6
技术要求 6.1 牌号及化学成分 6.2 冶炼方法 6.3 交货状态 6.4 交货硬度 6.5 低倍组织 6.6 显微组织 6.7 非金属夹杂物 6.8 脱碳层 6.9 相对磁导率 6.10 超声检测 6.11 表面质量 6.12 特殊要求 7试验方法 8 检验规则： 8.1 检查与验收 8.2 组批规则· 8.3取样数量和取样部位 8.4复验和判定规则 9包装、标志和质量证明书附录A（规范性附录） 标准评级图附录B（规范性附录） 非合金工具钢淬透性试验方法附录C（资料性附录） 各牌号的主要特点及用途附录D（资料性附录） 工模具钢国内外标准牌号对照表
15 15 15 20 21 22 23 23 24 25 25 25 9.6 26 26 26 27 27 28 38
11
49 GB/T1299—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T1299—2000《合金工具钢》和GB/T1298—2008碳素工具钢》。 本标准与GB/T1299—2000相比主要变化如下：
标准名称修改为《工模具钢》；锻制圆钢、方钢最大直径或边长扩大至800mm；热轧扁钢最大规格扩大至200mm（厚度）× 850mm（宽度）；锻制扁钢最大规格扩大至1000mm（厚度）×1500mm（宽度）；修改了热轧圆钢、方钢交货长度及允许偏差规定；修改了热轧扁钢尺寸、外形及允许偏差规定；修改了镀制圆钢、方钢、扁钢尺寸外形及充许偏差规定；增加了热轧盘条、银亮钢棒、机加工交货的钢材尺寸、外形及允许偏差规定；增加了交货重量规定；增加了刃其模具钢用非合金钢和轧辑用钢两个钢类；增加了55个牌号及相关技术要求，包括：T7、T8、T8Mn、T9、T10、T11、T12、T13等8个刃具模具钢用非合金钢（即原GB/T1298一2008标准中牌号），6CrW2SiV耐冲击工具用钢， 9Cr2V、9Cr2Mo、9Cr2MoV、8Cr3NiMoV、9Cr5NiMoV等5个轧辑用钢，MnCrWV、 7CrMn2Mo.5Cr8MoVSi.Cr8Mo2VSi、W6Mo5Cr4V2，Cr8、Cr12W、7Cr7Mo2V2Si等8个冷作模具用钢，4CrNi4Mo、4Cr2NiMoV、5CrNi2MoV、5Cr2NiMoVSi、4Cr5MoWVSi、 5Cr5WMoSi、4Cr5Mo2V、3Cr3Mo3V、4Cr5Mo3V、3Cr3Mo3VCo3等10个热作模具用钢； SM45、SM50、SM55、4Cr2Mn1MoS、8Cr2MnWMoVS、5CrNiMnMoVSCa、2CrNiMoMnV、 06Ni6CrMoVTiAl、2CrNi3MoAl、1Ni3MnCuMoAl、00Ni18Co8Mo5TiAl、2Cr13、4Cr13、 4Cr13NiVSi、2Cr17Ni2、3Cr17Mo、3Cr17NiMoV、9Cr18、9Cr18MoV等19个塑料模具钢， 2Cr25Ni20Si2，0Cr17Ni4Cu4Nb.Ni25Cr15Ti2MoMn，Ni53Cr19Mo3TiNb等4个特殊用途模具钢；取消了成品钢材化学成分允许偏差；修改了钢中磷、硫及其他残余元素的规定；修改了钢材交货状态规定；修改了钢材低倍组织合格级别，并增加了电渣重熔钢低倍组织检验方法；加严了圆钢和方钢共晶碳化物合格级别；增加了非金属夹杂物检验规定；增加了超声检检测规定；加严了钢材表面质量的要求，并增加了银亮钢棒及机加工钢棒表面质量要求；附录A（规范性附录）中增加了非合金钢“珠光体组织标准评级图和网状碳化物标准评级图” （即GB/T1298—2008中附录A)；修改了“工模具钢国内外标准牌号对照表”，并由附录B（资料性附录）调整为附录D（资料性附录）；增加了附录B（规范性附录）“工具钢率透性试验方法”（即GB/T1298一2008中附录B，同时规定试样取样位置按GB/T225规定）；增加了附录C（资料性附录）“各牌号的主要特点及用途”。
I GB/T1299—2014
本标准由中国铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）日口。 本标准主要起草单位：东北特钢集团抚顺特殊钢股份有限公司、钢铁研究总院、冶金工业标准信息
研究院。
本标准主要参加起草单位：攀钢集团江油长城特殊钢有限公司、宝钢特钢有限公司、浙江伟晟控股有限公司。
本标准主要起草人：康爱军、马党参、谷强、栾燕、迟宏宵、刘振天、董学东、戴强。 本标准主要参加起草人：褚艳丽、邹莲娣、信东辉、缪志刚、冯春雨。 本标准历次版本发布情况为：
GB/T1299—1977,GB/T1299—1985,GB/T1299—2000; GB/T1298—1977,GB/T1298—1986,GB/T1298—2008。
Ⅱ GB/T1299—2014
工模具钢
1范围
本标准规定了工模具钢的分类、订货内容、尺寸、外形、重量及其允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书，
本标准适用于工模具钢热轧、锻制、冷拉、银亮条钢及机加工交货钢材，其化学成分同样适用于锭、 坏及其制品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.8钢铁及合金化学分析方法氟化钠分离-EDTA滴定法测定铝含量 GB/T223.11 钢铁及合金含量的测定可视滴定或电位滴定法 GB/T223.13 钢铁及合金化学分析方法 硫酸亚铁铵滴定法测定钒含量 GB/T223.14 钢铁及合金化学分析方法 钮试剂萃取光度法测定钒含量 GB/T223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烧萃取光度法测定铜量 GB/T223.22 钢铁及合金化学分析方法 亚硝基R盐分光光度法测定钻量 GB/T223.23 钢铁及合金镍含量的测定 丁三酮分光光度法 GB/T223.26 钢铁及合金钼含量的测定 硫氰酸盐分光光度法 GB/T223.28 钢铁及合金化学分析方法 α-安息香重量法测定钼量 GB/T223.29 钢铁及合金铅含量的测定 载体沉淀-二甲酚橙分光光度法 GB/T223.31 钢铁及合金砷含量的测定 蒸馏分离蓝分光光度法 GB/T223.43 钢铁及合金钨含量的测定 重量法和分光光度法 GB/T223.47 钢铁及合金化学分析方法 载体沉淀-钼蓝光度法测定佛量 GB/T223.48 钢铁及合金化学分析方法 半二甲酚橙光度法测定铋量 GB/T223.50 钢铁及合金化学分析方法 ，苯基荧光酮-漠化十六烷基三甲基胺直接光度法测定
锡量
GB/T223.53 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定铜量 GB/T223.54 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定镍量 GB/T223.58 钢铁及合金化学分析方法 亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.59 钢铁及合金磷含量的测定 铋磷钼蓝分光光度法和磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法 法高氯酸脱水重量法测定硅含量 GB/T223.61 钢铁及合金化学分析方法 磷钼酸铵容量法测定磷量 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.64 钢铁及合金 锰含量的测定火焰原子吸收光谱法
1 GB/T1299—2014
GB/T223.67 钢铁及合金硫含量的测定次甲基蓝分光光度法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T223.72 钢铁及合金硫含量的测定重量法 GB/T223.76 钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T223.82 钢铁氢含量的测定惰气脉冲熔融热导法 GB/T223.85 钢铁及合金硫含量的测定感应炉燃烧后红外吸收法 GB/T223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T224 钢的脱碳层深度测定法 GB/T225 钢 痒透性的末端淬火试验方法(Jominy试验） GB/T226 钢的低倍组织及缺陷酸蚀检验法 GB/T 230.1 金属材料 洛氏硬度试验第1部分.试验方法（A,B、C、D、E、F、G、H、K、N、T标
尺)
GB/T231.1 金属材料 布氏硬度试验第1部分：试验方法 GB/T702—2008热轧钢棒尺寸、外形、重量及允许偏差 GB/T905—1994 冷拉圆钢、方钢、六角钢尺寸、外形、重量及允许偏差 GB/T908—2008 锻制钢棒尺寸、外形、重量及允许偏差 GB/T1979- 2001 结构钢低倍组织缺陷评级图 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T3207 2008银亮钢 GB/T4336 碳素钢和中低合金钢 火花源原子发射光谱分析方法（常规法） GB/T6402- 2008 钢锻件超声检测方法 GB/T6394 金属平均晶粒度测定法 GB/T10561—2005 钢中非金属夹杂物含量的测定一标准评级图显微检验法 GB/T11261 钢铁 氧含量的测定脉冲加热情气熔融一红外线吸收法 GB/T13298 金属显微组织检验方法 GB/T14979—19944 钢的共晶碳化物不均匀度评定法 GB/T14981 热轧圆盘条尺寸、外形、重量及允许偏差 GB/T17505 钢及钢产品交货一般技术要求 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20124 钢铁氮含量的测定情性气体熔融热导法（常规方法） GJB937—1990 弱磁材料磁导率的测量方法 ASTMA604 自耗电极重熔的钢棒和钢坏酸浸低倍试验方法（Standardtestmethodfor
macroetch testing of consumable electrode remelted steel bars and billets)
3分类
3.14 钢按用途分为八类：
a) 刃具模具用非合金钢； b）量具刃具用钢； c) 耐冲击工具用钢； 2 GB/T1299—2014
d) 轧辊用钢； e) 冷作模具用钢： f) 热作模具用钢； g) 塑料模具用钢； h) 特殊用途模具用钢。
3.2 钢按使用加工方法分为两类：
a) 压力加工用钢UP：
1）热压力加工UHP； 2）冷压力加工UCP。
b）切削加工用钢UC。 钢材的使用加工方法应在合同中注明。
3.3 钢按化学成分分为四类：
a）非合金工具钢（牌号头带“T”）； b) 合金工具钢； c) 非合金模具锅（牌号头带“SM"）； d)合金模具钢。 注：非合金工具钢即为原碳素工具钢。
4 订货内容
按本标准订购的钢材的合同或订单至少应包括下列内容： a) 标准编号： b) 产品名称； c) 牌号； d) 冶炼方法（见6.2）； e) 交货状态； f) 尺寸及允许偏差组别（见第5章）； g) 使用加工方法（见3.2)； h) 其他特殊要求（见6.12）。
5 尺寸、外形、重量
5.1 热轧钢棒及盘条的尺寸、外形及允许偏差 5.1.1 热轧圆钢和方钢 5.1.1.1热轧圆钢和方钢的尺寸、外形及其允许偏差应符合GB/T702一2008中2组规定。需方如要求其他组别尺寸允许偏差应在合同中注明。 5.1.1.2热轧圆钢和方钢的通常长度应为20c0mm7000mm，允许搭交不超过总重10%、长度不小于1000mm的短尺料。定尺或倍尺交货时，长度应在合同中注明，长度允许偏差为+mm。 5.1.2热轧扁钢 5.1.2.1 尺寸及允许偏差 5.1.2.1.1 公称宽度10mm~310mm热轧扁钢的尺寸及其允许偏差应符合表1规定。
3 GB/T1299—2014
5.1.2.1.2公称宽度大于310mm~850mm热轧扁钢的尺寸及其允许偏差应符合表2的规定，尺寸允许偏差组别应在合同中注明。
表1 公称宽度10mm~310mm热轧扁钢的尺寸及其允许偏差
单位为毫米
公称宽度
允许偏差，不大于
公称厚度 ≥4~6 >6~10 >10~14 >14~25 >25~30 >30~60 >60~100
允许偏差，不大于
10 >10~18 >18~30 >30~50 >50~80 >80~160 >160~200 >200~250 >250~310
+0.70 +0.80 +1.20 +1.60 +2.30 +2.50 +2.80 +3.00 +3.20
+0.40 +0.50 +0.60 +0.80 +1.20 +1.40 +1.60
-
表2公称宽度大于310mm~850mm热轧扁钢的尺寸及其允许偏差
单位为毫米
尺寸允许偏差
1组
2组
3组
公称厚度 公称宽度>300~455 公称宽度>455~850 公称宽度>300~850 公称宽度510~850
厚度允 宽度允 厚度允 宽度允 厚度允 宽度允 厚度允 宽度允许偏差 许偏差 许偏差 许偏差 许偏差 许偏差 许偏差 许偏差 +1.2 +5.0
+1.5 0 +1.6 0 +1.8 0
+1.5 0 +1.5 0
+7.0 0 +7.0 3.0
6~12
o +1.2 0
0 +6.0 2.0
>12~20
协议
协议
+15.0 0
>20~70
+1.7 +7.0
+1.4 0
+6.0 2.0
3.0
>70~90
+3.0
>90~100 +2.0 +7.0 +2.0 +10.0 0
+6.0 0
+15.0 0
3.0
>100~200
0
0
3.0
5.1.2.2 交货长度 5.1.2.2.1 热轧扁钢的通常交货长度应符合表3的规定。
4
