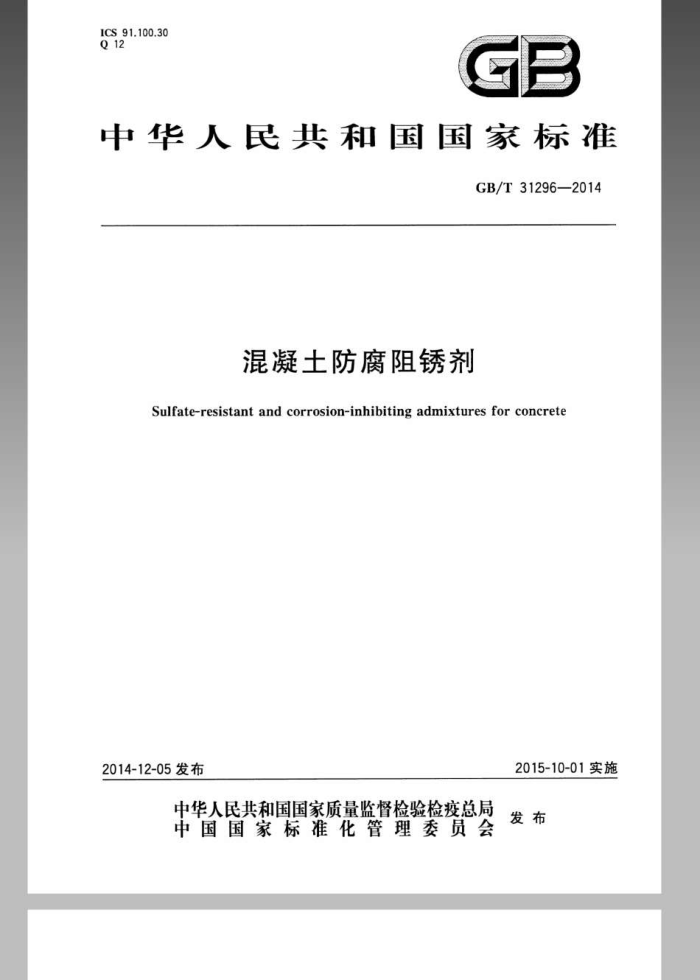

ICS91.100.30 Q12
GP
中华人民共和国国家标准
GB/T31296—2014
混凝土防腐阻锈剂
Sulfate-resistant and corrosion-inhibiting admixtures for concrete
2015-10-01实施
2014-12-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T31296—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197）归口。 本标准负责起草单位：北京市建筑材料质量监督检验站。 本标准参加起草单位：北京建筑材料科学研究总院有限公司、甘肃土木工程科学研究院、青岛理工
大学、北京工业大学、中建材中岩科技有限公司、中冶建筑研究总院有限公司、中国建筑科学研究院建筑材料研究所、北京金隅混凝土有限公司、北京榆构有限公司、北京华瑞德建筑材料厂、江苏博特新材料有限公司。
本标准主要起草人：檀春丽、黄卫、刘艳军、耿春雷、何忠茂、李秋义、兰明章、宋作宝、郝挺宇、周庆、 姚大庆、徐景会、张全贵、杨玉启、杨国武、刘建忠、陈翠翠、王海生、李俊亮、国爱丽、罗英豪。
- GB/T31296—2014
混凝土防腐阻锈剂
1范围
本标准规定了混凝土防腐阻锈剂的术语及定义、分类、一般要求、技术要求、试验方法、检验规则、产品出厂、包装、贮存和运输
本标准适用于硫酸盐、氯盐侵蚀环境中使用的混凝土防腐阻锈剂产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB8076混凝土外加剂 GB/T8077混凝土外加剂匀质性试验方法 GB/T14685 建设用卵石、碎石 GB/T50081 普通混凝土力学性能试验方法标准 GB/T50082 普通混凝土长期性能和耐久性能试验方法标准 GB/T50476 混凝土结构耐久性设计规范 JGJ55普通混凝土配合比设计规程
3术语及定义
下列术语及定义适用于本文件。
3.1
混凝土防腐阻锈剂 sulfate-resistant and corrosion-inhibiting admixturesforconcrete 掺人混凝土中用于抵抗硫酸盐对混凝土的侵蚀、抑制氯离子对钢筋锈蚀的外加剂。
3.2
基准混凝土reference concrete 采用符合本标准规定的原材料、配合比及试验条件配制而成的不掺有混凝土防腐阻锈剂的混凝土。
3.3
受检混凝士 testedconcrete 采用符合本标准规定的原材料、配合比及试验条件配制而成的掺有混凝土防腐阻锈剂的混凝土。
4分类 4.1分类
按混凝土防腐阻锈剂性能与用途分为A型、B型和AB型。 混凝土防腐阻锈剂在不同环境作用等级下参考表1进行选用。环境类别与作用等级按照
GB/T50476划分。
1 GB/T31296—2014
表1混凝土防腐阻锈剂的分类
类别 A型 B型 AB型
硫酸盐环境作用等级 V-C.V-D.V-E
氧化物环境作用等级
II-C.N-C
V-C V-D.V-E
I-D、II-E、I-F、N-D.N-E I-D.I-E.I-F、N-D、N-E
4.2标记及示例
按产品名称、型号和标准编号顺序标记。 示例：A型的混凝土防腐阻锈剂，其标记为：混凝土防腐阻锈剂AGB/T31296—2014.
一般要求
5
本标准包含产品的生产与使用不应对人体、生物和环境造成有害的影响，涉及的生产与使用的安全与环保要求，应符合我国相关国家标准和规范的要求。
6 技术要求
6.1 匀质性指标
勾质性指标应符合表2的要求。
表2 匀质性指标试验项目
序号
性能指标
W>5%时，应控制在0.90W~1.10W； W≤5%时，应控制在0.80W~1.20W
粉状混凝土防腐阻锈剂含水率/%
D>1.1时，应控制在D±0.03； D≤1.1时，应控制在D±0.02
2 3 e
液体混凝土防腐阻锈剂密度/（g/cml）粉状混凝土防腐阻锈剂细度/%
应在生产厂控制范围内应在生产厂控制范围内
PH值
注1：生产厂控制值在产品说明书或出厂检验报告中明示。 注2：W、D分别为含水率和密度的生产厂控制值，
6.2 受检混凝土性能指标
受检混凝土性能指标应符合表3的要求。
2
龙牛网www.longniu.com下载 GB/T31296—2014
表3受检混凝土性能指标
性能指标 B型 100 90~+120
序号 1 泌水率比/% 2
试验项目
A型
AB型
初凝终凝 3 d 7d 28 d
凝结时间差/min
90 90 100 110 100 10C 50
抗压强度比/%
≥
3
收缩率比/%
4 5 氧离子渗透系数比/% 6 硫酸盐侵蚀系数比/%
85 115 80
85 115 50
V <
腐蚀电量比/%
6.3 氯离子含量
氯离子含量不应大于0.1%。 6.4 碱含量
碱含量不应大于1.5%。 6.5硫酸钠含量
硫酸钠含量不应大于1.0%。
7试验方法 7.1试验条件
试验成型环境温度20℃±3℃。标准养护温度20℃±2℃，相对湿度95%以上。干空养护室温度23℃±3℃，相对湿度50%±5%。 7.2试样制备 7.2.1 试验材料及处理 7.2.1.1 试验材料 7.2.1.1.1 水泥、砂、水应符合GB8076的规定， 7.2.1.1.2 石子应符合GB8076的规定，但腐蚀电量比试验应采用符合GB/T14685要求的公称粒径为5mm~10mm的I类碎石。 7.2.1.1.3 混凝土防腐阻锈剂为需要检测的混凝土防腐阻锈剂。
3
