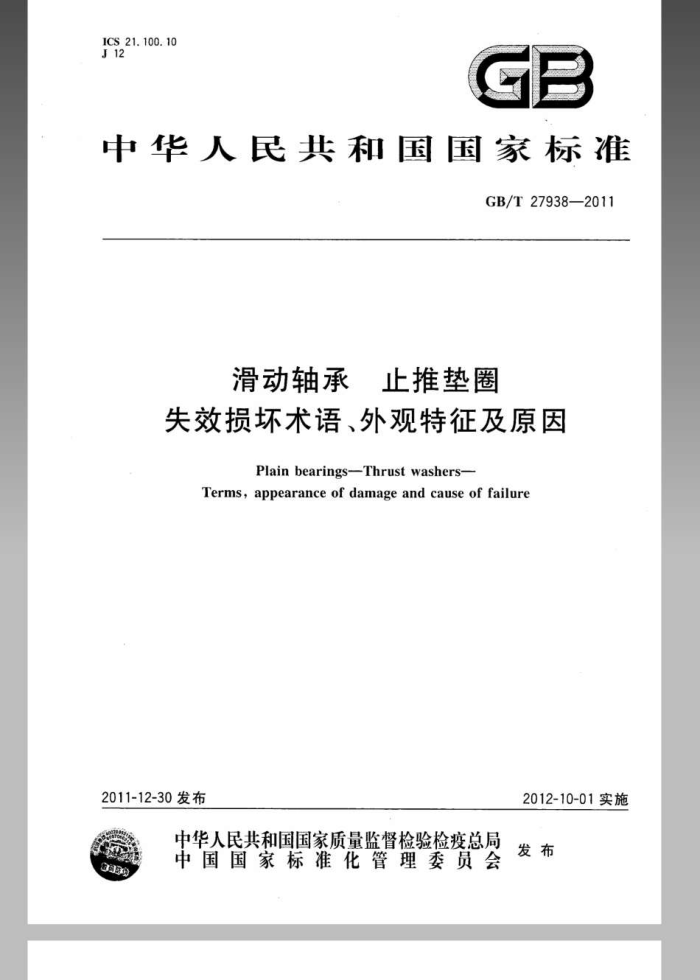

ICS21.100.10 J12
GP
中华人民共和国国家标准
GB/T27938—2011
滑动轴承 止推垫圈
失效损坏术语、外观特征及原因
Plain bearings-Thrust washers-
Terms, appearance of damage and cause of failure
2012-10-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 27938—2011
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滑动轴承标准化技术委员会（SAC/TC236)归口。 本标准负责起草单位：临安东方滑动轴承有限公司、中机生产力促进中心。 本标准参加起草单位：上海交通大学。
- GB/T27938—2011
引
本标准对承受轴向载荷，起定位作用的滑动轴承止推垫圈在使用过程中发生的损坏和外观变化的特征及失效原因进行了定义、描述和分类，有助于分析发生的各种形式的失效和损坏。
本标准中规定的“止推垫圈损坏”，包括了止推垫圈在运转期间发生的外观变化和损坏，无论它们对滑动轴承的性能是否有不利影响。
本标准仅考虑那些损坏形式有明确的表面外观，且能非常确定的归因于某一特定原因的破坏类型描述了滑动轴承止推垫圈变化和损坏的特征，各种损坏形式用照片说明，给出了最常见的失效原因。
1 GB/T27938—2011
滑动轴承止推垫圈
失效损坏术语、外观特征及原因
1范围
本标准规定了滑动轴承止推垫圈失效损坏的术语、定义和外观特征及原因。 本标准适用于滑动轴承止推垫圈的失效分析。
2规范性引用文件
下列文件对于本文件的使用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2889.1滑动轴承术语、定义和分类第1部分：设计、轴承材料及其性能 ISO4378-2滑动轴承术语、定义和分类第2部分：摩擦与磨损（Plainbearings一Terms，
definitions,classification and symbols-Part 2:Friction and wear)
3术语和定义
GB/T2889.1、ISO4378-2中界定的以及下列术语和定义适用于本文件。
3.1
止推垫圈thrustwasher 起止推、定位作用的垫圈。
3.2
止推垫图失效failureofthrustwasher 止推垫圈已失去规定的止推、定位作用。
3.3
疲劳剥落fatiguespalling 因疲劳应力超过许用应力而导致的合金材料脱离。
3. 4
合金脱落lossofbondbetweentheliningandthesteelbacking 由于合金层与钢垫层局部结合不良而导致的合金材料脱离。
3.5
磨损wear 止推垫圈工作表面合金材料被轴的止推面或止推环面磨掉的过程和结果。
3. 6
正常磨损normalwear 止推垫圈失效前，工作表面的微磨损过程及结果。
3.7
适应性磨损adaptivewear 初期磨合阶段，止推垫图工作表面发生的顺应性适应变化的微磨损。
1
GB/T27938—2011
3.8
偏磨localizedwear 止推垫圈工作表面局部区域磨损。
3.9
严重磨损 excessivewear 止推垫圈工作表面较大面积、较严重程度的磨损，接近失效或已失效。
3.10
划伤polishing；scoring 止推垫圈工作表面被硬质颗粒或硬凸体拉、划表面损伤。
3.11
材料迁移 transferofmaterial 止推垫圈工作表面材料沿运动方向移动形成的微舌状凸起。
3.12
黏着seizure 因温度高，合金材料过热软化迁移，甚至止推垫圈变形，曲。
3. 13
腐蚀 corrosion 由于化学作用止推垫圈表面合金材料无规则，较大面积微凹陷脱落。
3.14
杂质污染 contamination 外来污染物或磨粒、杂质嵌入止推垫圈工作表面内。
3. 15
碰伤 collisiondamage 安装前或安装过程中止推垫圈工作表面被硬物撞击损伤。
失效外观特征及原因
4
4.1概述
止推垫圈的损坏外观特征及其原因是多方面的，通常应从设计、制造、安装、使用几个方面逐一综合分析，可能是单一原因，也可能是几方面原因的结果。损坏程度不同，损坏表面的外观变化也不同。损坏程度和外观特征相互之间是有联系的。 4.2疲劳剥落 4.2.1外观
疲劳剥落失效外观表现为合金层剥落，留下与基体相连的薄而不规则的合金残余物。典型疲劳剥落失效图片见图1。
2 GB/T279382011
材料：钢/铜铅合金·止推垫圈表面合金局部利落
图1典型疲劳落失效图片
4.2.2原因
制造、安装、使用不当，导致止推垫圈表面局部比压值超过合金材料的许用比压值。 4.3合金脱落 4.3.1外观
合金脱落失效外观表现为合金脱落部位边界清晰，而且底部呈现出钢层表面。典型合金脱落失效图片见图2。
材料：钢/铅锡合金，止推垫圃油档边缘合金分离
图2典型合金脱落失效图片
GB/T27938—2011
4.3.2原因
双金属材料制造过程中·由于工艺不良导致结合强度不符合要求 4.4磨损 4.4.1外观
磨损失效外观表现为止推垫圈工作表面呈现沿运动方向的磨痕，表面粗糙度变化，止推片厚度变薄。典型磨损失效图片见图3，
材料：钢/铝锡合金·止推垫固合金表面呈现磨痕
图3典型磨损失效图片
4.4.2原因
止推垫围工作表面与轴的止推面或止推环面瞬时或阶段性处于混合摩擦状态，润滑失效，油膜破裂，或油中含有杂质颗粒。 4.5正常磨损
4.5.1外观
正常磨损外观表现为止推垫圈工作表面呈现磨损痕迹，摩度减薄。不影响止推垫阁使用功能。典型正常磨损图片见图4 GB/T27938—2011
材料：钢/铝锅合金：止推垫照止推面呈现微磨损痕造
图4典型正常磨损图片
4.5.2原因
工作中轴的止推面由于轴向微移动而与止推垫圈工作表面产生瞬时轻微接触。 4.6适应性磨损 4.6.1外观
适应性磨损外观表现为在止推垫圈合金表面呈现光反射磨痕，厚度减薄几乎不可察觉，典型适应性磨损图片见图5.
材料：锅/铝锅合金·止推垫面止推面量现抛光现象
图5典型适应性磨损图片
