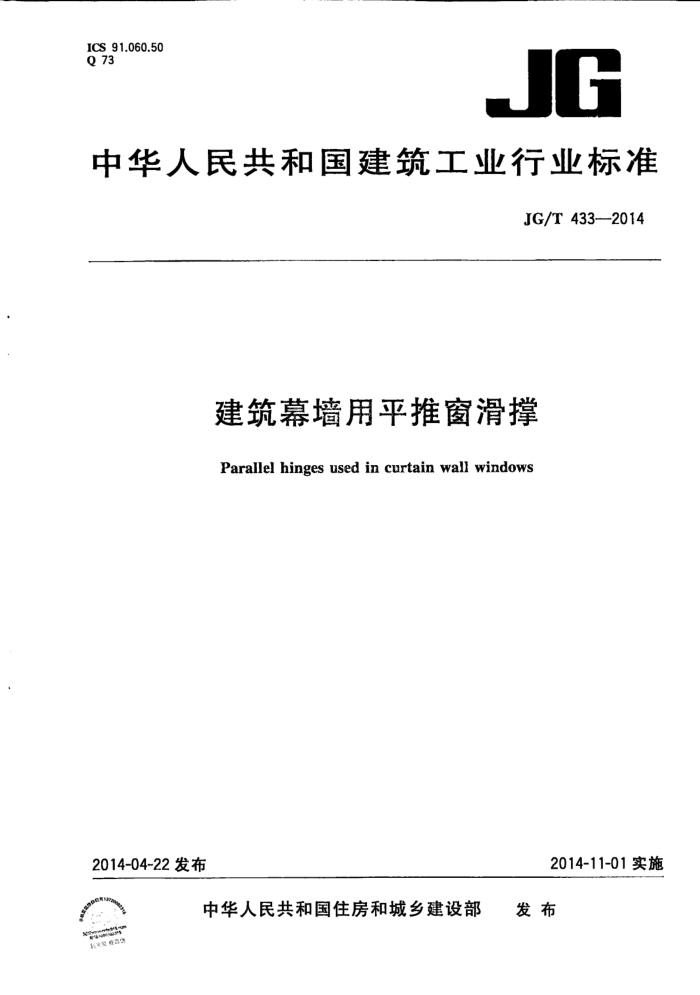

ICS 91.060.50 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T 433—2014
建筑幕墙用平推窗滑撑 Parallel hinges used in curtain wall windows
2014-11-01实施
2014-04-22发布
中华人民共和国住房和城乡建设部 发布 JG/T433-2014
目 次
前言 1范围 2规范性引用文件 3术语和定义 4 分类和标记 5 材料要求
.
6
-
7 试验方法 8检验规则 9标志及包装、运输、贮存.. 附录A（规范性附录）试验流程、试件及安装附录B（资料性附录）尺寸测量方法附录C（资料性附录）启闭力测量装置
10
11
.
13
4 JG/T 433—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准主要起草单位：广东坚朗五金制品股份有限公司。 本标准参加起草单位：中国建筑标准设计研究院、中国建筑科学研究院、广东省建筑科学研究院、
上海建科检验有限公司、深圳市新山幕墙技术咨询有限公司、广东坚宜佳五金制品有限公司、广东省东莞市质量监督检测中心、国家建筑材料五金水暖质量监督检验测试中心、广东伟业铝厂有限公司。
本标准主要起草人：白宝鲲、杜万明、宋斐晔、魏素巍、王洪涛、石民祥、徐勤、包毅、尚景联、义志忠、 王东旭、李福明、杨惠玉。
.
- JG/T4332014
建筑幕墙用平推窗滑撑
1范围
本标准规定了建筑幕墙用平推窗滑撑（以下简称滑撑）的术语和定义、分类和标记、材料、要求、试验方法、检验规则、标志及包装、运输、贮存。
本标准适用于建筑幕墙平推窗用滑撑。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1220不锈钢棒 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T3280—2007不锈钢冷轧钢板和钢带 GB/T14436工业产品保证文件总则
3术语和定义
下列术语和定义适用于本文件。
3.1
平推窗parallelopeningwindow 滑撑安装在窗四周边，窗扇沿着窗平面法线方向平行开启的窗，见图1。
说明：
导向滑撑；
2— 一窗框； 3---承重滑撑； 4——窗扇。
图1平推窗示意图
龙牛网www.longniu.com下载 JG/T433—2014
3.2
平推窗滑撑parallelhinge 连接平推窗窗框和窗扇，并支撑和引导窗扇沿着窗平面法线方向平行移动的连杆式铰链装置，包括
承重滑撑和导向滑撑。 3.3
承重滑撑load-bearinghinge 承受窗扇重量并引导窗扇运动的滑撑，在平推窗的左右两侧对称安装。
3.4
导向滑撑directionalhinge 引导窗扇沿窗平面法线方向平行移动的滑撑，通常安装在平推窗的上、下部位。
3.5
单叉滑捞 singlecrossparallel hinge 一对中间交叉铰接的连杆与两条平行滑轨连接组成的滑撑，见图2。
3
2
1
4
种
电
说明： 1- 一滑块； 2 一连杆1； 3—连杆2； 4—一滑轨。
-
图2 单叉滑撑示意图
3.6
双叉滑撑doublecross parallel hinge 二对中间交叉铰接的连杆与两条平行滑轨连接组成的滑撑，见图3。
2
3
g
d
Bp
说明： 1--—连杆1； 2- 连杆2； 3——滑块；
滑轨； 5——连杆3； 6--连杆4。
A
图3双叉滑撑示意图
