ICS 81.060 Q 32
JG

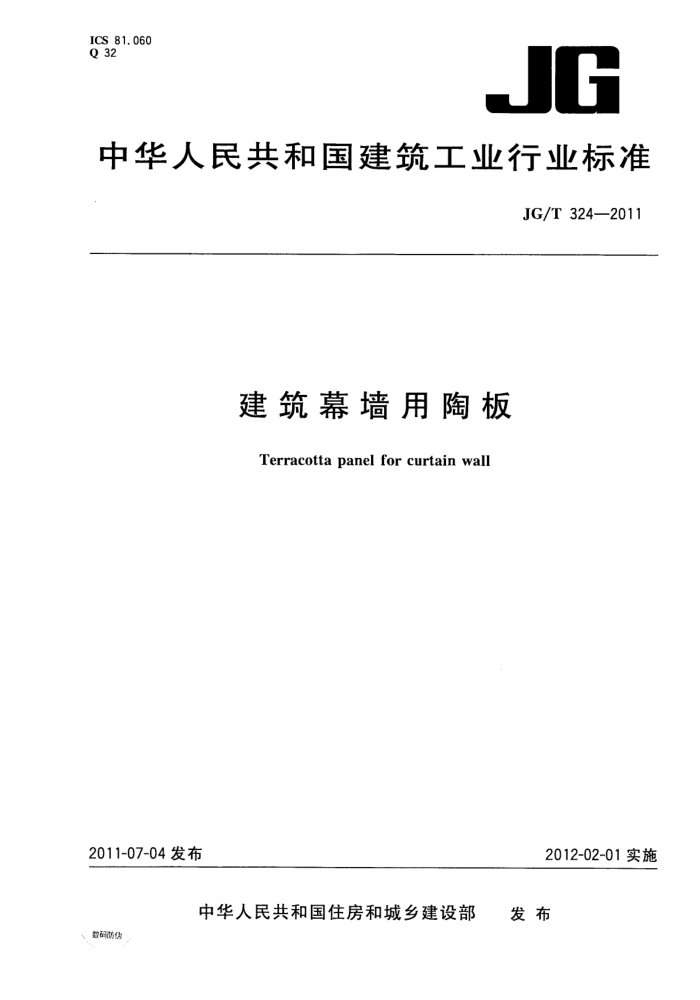

中华人民共和国建筑工业行业标准
JG/T324—2011
建筑幕墙用陶板 Terracotta panel for curtain wall
2012-02-01实施
2011-07-04发布
中华人民共和国住房和城乡建设部 发布
、数码防伪 JG/T324—2011
目 次
前言
m
范围 2 规范性引用文件 3 术语和定义
1
分类和标记 5 要求 6 试验方法
4
.
.
检验规则 8 标志、包装、运输和贮存
7 JG/T 324-2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：广东省建筑科学研究院。 本标准参加起草单位：国家建筑材料测试中心、中国建筑科学研究院、中国建筑标准设计研究院、深
圳市新山幕墙技术咨询有限公司、广东金刚幕墙工程有限公司、武汉凌云建筑装饰工程有限公司、北京阿格通建材有限公司、佛山红狮陶瓷有限公司、瑞高（浙江)建筑系统有限公司、法国特力公司、德国陶瓷集团、福建华泰集团有限公司。
本标准主要起草人：石民祥、胡云林、杜继予、王洪涛、顾泰昌、姜仁、窦铁波、廖学权、王新祥、 张士翔、吴弋德、韩新华、邹毅峰、楼晓芳、何修庆、黄涛、杨清野、吴国良、陈刚、曾文涛。
三 JG/T324—2011
建筑幕墙用陶板
1范围
本标准规定了建筑幕墙用陶板（以下简称陶板）的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于挤出成型且吸水率不大于10%的建筑幕墙用陶板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175--2007通用硅酸盐水泥 GB/T191包装储运图示标志（GB/T191-2008ISO780：1997，MOD） GB/T3810.2陶瓷砖试验方法第2部分：尺寸和表面质量的检验（GB/T3810.2一2006，
ISO10545-2:1995,MOD)
GB/T3810.3陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定 (GB/T3810.3—2006,ISO10545-3:1995,MOD)
GB/T3810.8陶瓷砖试验方法 第8部分：线性热膨胀的测定（GB/T3810.8一2006，ISO10545- 8:1995,IDT)
GB/T3810.9陶瓷砖试验方法 第9部分：抗热震性的测定（GB/T3810.9--2006，ISO10545-9： 1994,IDT)
GB/T3810.10 陶瓷砖试验方法第10部分：湿膨胀的测定（GB/T3810.102006，ISO10545- 10:1995,IDT)
GB/T3810.11 陶瓷砖试验方法第11部分：有釉砖抗釉裂性的测定（GB/T3810.11一2006， ISO 10545-11:1995,IDT)
GB/T3810.12 陶瓷砖试验方法第12部分：抗冻性的测定（GB/T3810.12--2006，ISO10545- 12:1995,IDT)
GB/T4741--1999陶瓷材料抗弯曲强度试验方法 GB/T9780--2005建筑涂料涂层耐沾污性试验方法 JC/T480建筑生石灰粉 ISO17561:2002（E）精细陶瓷（先进陶瓷、先进技术陶瓷）室温下用共振法测量弹性模量试验
方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
建筑幕墙用陶板terracottapanelforcurtainwall 由陶土为主要原料，经挤出成型、料切割、干燥、烧结、成品切割等工艺制成的，用于建筑幕墙的
1 JG/T324—2011
制品。 3. 2
正面frontsurface 安装在建筑幕墙上的陶板可见装饰表面。
3. 3
普形板 normalityterracottapanel 外形为矩形且正面为单一平面的陶板。
3. 4
异形板 abnormity terracottapanel 外形为非矩形的平面陶板、陶管、转角、百叶等非普形板的陶板。
4 分类和标记
4.1 分类与代号 4.1.1 按陶板吸水率(E)划分：
a） E≤3%，代号为AI； b) 3% 4.1.2 按陶板表面是否施釉划分：
a) 无釉板，代号为WY； b) 釉面板，代号为YM。
4.1.3 按陶板形状划分：
a) 普形板，代号为PX； b) 异形板，代号为YX。
4. 1.4 按陶板横截面构造划分：
a) 实心板，代号为SX； b) 空心板，代号为KX。
4. 2 标记 4.2.1标记方法
按陶板的产品名称（代号TB)、吸水率、表面施釉状况、形状、截面构造、名义尺寸（长度×宽度×厚度）、标准号的顺序进行标记。
陶板 TB 口 O D
JG/T324—2011 名义尺寸截面构造一形状表面施釉状况吸水率代号
2
