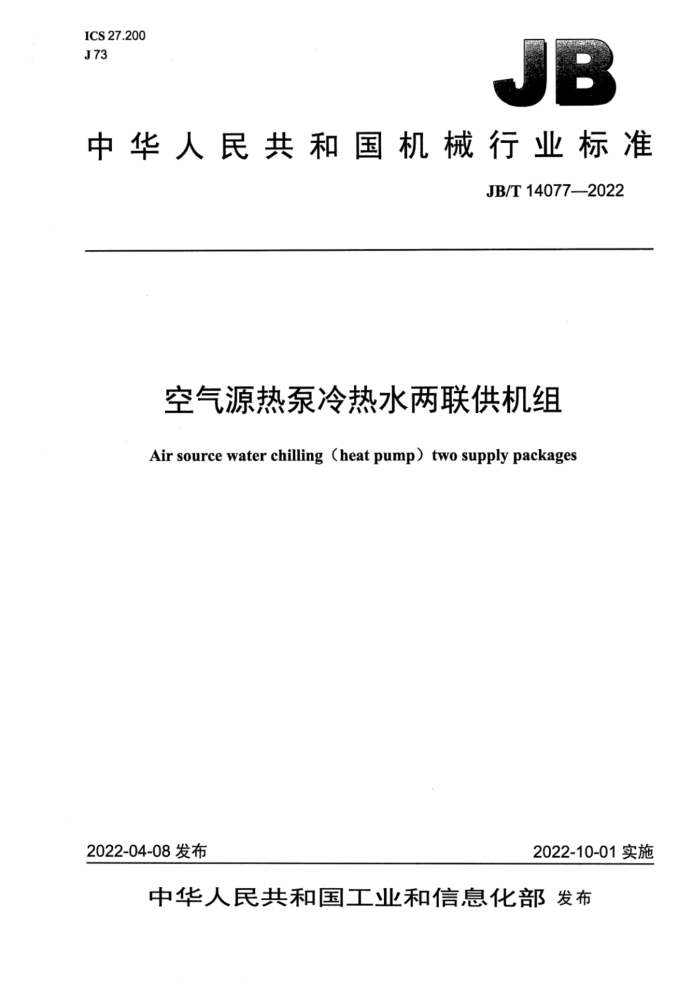

中华人民共和国机械行业标准
JB/T14077--2022
空气源热泵冷热水两联供机组
Air source water chilling (heat pump) two supply packages
2022-10-01实施
2022-04-08发布 目 次
II
前言 1范围. 2规范性引用文件。 3术语和定义. 4型式与基本参数 4..型..
4.2型号. 4.3基本参数 5技术要求. 5.1 般要求 5.2 强度要求和密封性能 5.3 运转试验.. 5.4 性能要求.. 5.5 电气安全性能.. 5.6 变工况性能.. 5.7 防护等级. 6试验方法 6.1 仪表准确度和测量规定. 6.2 机组安装和试验规定. 6.3 各项目试验方法 7检验规则 7.1 一般要求 7.2 检验类别... 7.3 出厂检验 7.4抽样检验. 7.5 型式检验 8标志、包装、运输和贮存. 8.1 标志 8.2 包装. 8.3 运输和贮存附录A（规范性附录）机组全年性能系数的试验和计算方法. A.1 范围 A.2 规范性引用文件 A.3 术语和定义 A.4 制冷季节性能系数的试验和计算 A.5 制热季节性能系数的试验和计算
12
12 12 13 13 13 .13 13 14
.. 15 .16
16 16 16 ..16 22 图A.1A型、B型机组冷负荷率（名义制冷≤50kW）图A.2A型、B型机组冷负荷率（名义制冷>50kW）图A.3A型机组热负荷率. 图A.4B型机组热负荷率.
.17 ..17 23
1
表1 试验工况. 表2性能系数. 表3制冷噪声限定值（声压级）表4制热噪声限定值（声压级）表5变工况性能温度条件.. 表6机组测试温度和流量读数允差（平均变动幅度）表7机组测试温度和流量读数允差（最大变动幅度）表8融霜时的温度偏差表9检验项目. 表10铭牌内容. 表A.1 制冷季节需要制冷的工况条件表A.2A型机组制冷季节需要制冷的各温度的发生时间（名义制冷量≤50kW）表A.3 A型机组制冷季节需要制冷的各温度的发生时间（名义制冷量>50kW）表A.4 B型机组制冷季节需要制冷的各温度的发生时间（名义制冷量≤50kW）表A.5 B型机组制冷季节需要制冷的各温度的发生时间（名义制冷量>50kW）表A.6A型机组制热季节需要制热的各温度的发生时间（名义制冷量≤50kW）表A.7 A型机组制热季节需要制热的各温度的发生时间（名义制冷量>50kW）表A.8B型机组制热季节需要制热的各温度的发生时间（名义制冷量≤50kW）表A.9B型机组制热季节需要制热的各温度的发生时间（名义制冷量>50kW）表A.10制热季节性能测试工况.. 表A.11t、t温度取值。 表A.12APF测试试验工况偏差（平均变动幅度）
12
13 17 18 18 .19 19 24 24 25 25 25 29 29 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准起草单位：合肥通用机电产品检测院有限公司、清华大学、广东美的暖通设备有限公司、珠
海格力节能环保制冷技术研究中心有限公司、广东芬尼克兹节能设备有限公司、青岛海尔空调电子有限公司、青岛海信日立空调系统有限公司、青岛经济技术开发区海尔热水器有限公司、广东申菱环境系统股份有限公司、广东志高暖通设备股份有限公司、广东欧科空调制冷有限公司、广东纽恩泰新能源科技发展有限公司、广东华天成新能源科技股份有限公司、南京天加环境科技有限公司、浙江正理生能科技有限公司、合肥通用机械研究院有限公司。
本标准主要起草人：张明圣、石文星、沈宝生、马剑、马金平、张秀平、杨子旭、张华、刘远辉、 国德防、张文强、杨磊、张学伟、张万荣、李世刚、赵密升、朱文波、杨亚华、黄元躬。
本标准为首次发布。 空气源热泵冷热水两联供机组
1范围
本标准规定了空气源热泵冷热水两联供机组（以下简称机组）的术语和定义、型式与基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于由电动机驱动的，采用蒸气压缩制冷循环，以空气为冷（热）源，既能在夏季制取空调用冷水，也能在冬季制取供暖用热水的热泵机组。其他类似机组可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.17电工电子产品基本环境试验第2部分：试验方法试验Ka：盐雾 GB2894—2008安全标志及其使用导则 GB/T4208一2017外壳防护等级（IP代码） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB4706.32一2012家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求 GB/T5226.1-2019机械电气安全机械电气设备第1部分：通用技术条件 GB/T9237制冷系统及热泵安全与环境要求 GB/T10870一2014蒸气压缩循环冷水（热泵）机组性能试验方法 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB/T18430.1一2007蒸气压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷
水（热泵）机组
GB/T18430.2一2016蒸气压缩循环冷水（热泵）机组第2部分：户用及类似用途的冷水（热泵）机组
GB/T25127.1一2020低环境温度空气源热泵（冷水）机组第1部分：工业或商业用及类似用途的热泵（冷水）机组
GB/T25127.2一2020低环境温度空气源热泵（冷水）机组第2部分：户用及类似用途的热泵（冷水）机组
JB/T7249制冷设备术语 JB/T14070—2022地板采暖用空气源热泵热水机组
3术语和定义
JB/T7249、GB/T18430.1—2007、GB/T18430.2-2016、GB/T25127.1-2020~GB/T25127.2- 2020JB/T14070一2022界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 3.1
空气源热泵冷热水两联供机组airsourcewaterchilling（heatpump）two supplypackages 以空气为冷（热）源，采用电动机驱动的蒸气压缩制冷循环，既能在夏季制取空调用冷水，也能在
冬季制取供暖用热水的热泵机组。 3.2
名义工况性能系数coefficientofnominalperformance COPc COPh 在表1规定的名义工况下，机组以相同单位表示的制冷（热）量与总输入电功率的比值，单位为瓦
每瓦（W/W）。
注：COP。为名义制冷性能系数；COP为名义制热性能系数。
3.3
低温制热性能系数 coefficient of heating performance under low temperature condition COPah 在表1规定的低温制热工况下，机组以相同单位表示的制热量与总输入电功率的比值，单位为瓦每
瓦(WW)。 3.4
全年性能系数annualperformancefactor，APF 在包含一个相邻制冷季节和制热季节的年度中，机组制冷时从室内除去的热量及制热时向室内送
入的热量总和与消耗的电量总和之比，单位为瓦时每瓦时［W·h/（W·h）]。 3.5
制热融霜周期defrosting heating cycle 在制热运行模式下，从上一次除霜结束到本次除霜结束的一个完整的制热除霜过程。
4型式与基本参数
4.1型式 4.1.1机组按结构型式分为：
整体式机组；分体式机组。
4.1.2机组按匹配的末端分为：
-地板辐射型机组； -风机盘管型机组；散热器型机组：其他型机组。
一
4.1.3机组按容量分类：
户用及类似用途机组：名义制冷量≤50kW；工业或商业用及类似用途机组：名义制冷量>50kW。
4.1.4机组按使用电源分为：
单相交流电源机组；三相交流电源机组。
4.1.5机组按气候分区分为：
