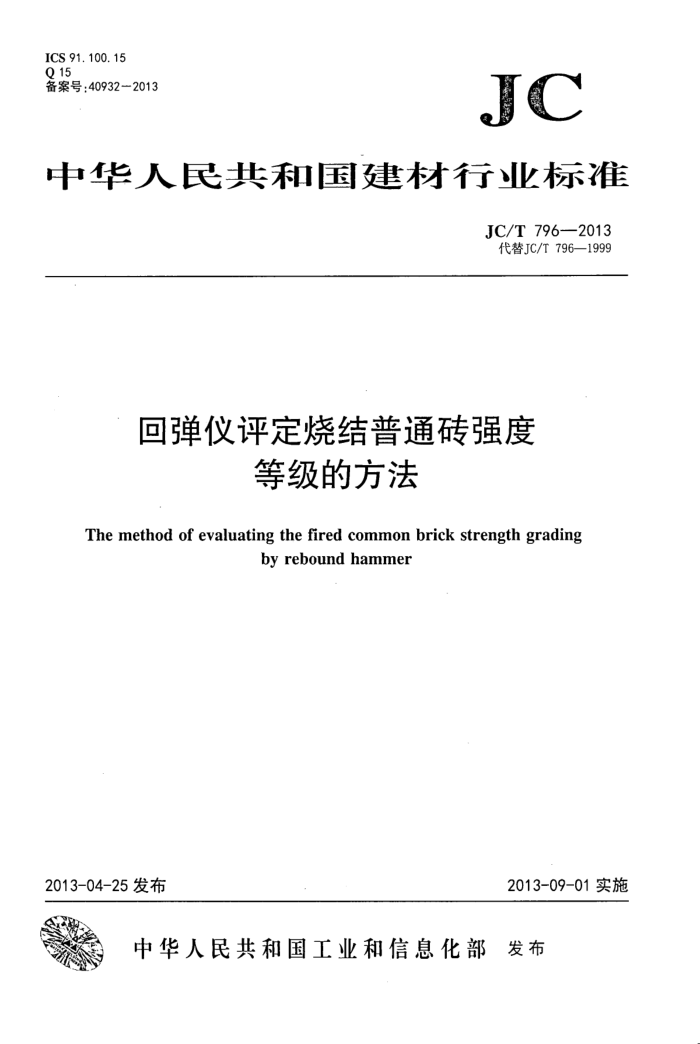

ICS 91.100.15 Q15 备案号：40932一2013
JC
中华人民共和国建材行业标准
JC/T 796-2013 代替JC/T796—1999
回弹仪评定烧结普通砖强度
等级的方法
The method of evaluating the fired common brick strength grading
by rebound hammer
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JC/T796—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准根据回弹仪评定烧结普通砖强度等级专题研究成果，结合新的强度结构设计理论及评定要
求，并根据结构用建筑材料的各种性能采用随机变量概率模型描述，对烧结普通砖强度等级的回弹仪评定指标进行了修订，使标准的评定方法更趋合理。
本标准代替JC/T796一1999《回弹仪评定烧结普通砖强度等级的方法》，与JC/T796一1999相比，除编辑性修改外主要技术变化如下：
调整了10块砖样回弹标准值和单块最小平均回弹值评定指标（见表1和表2，1999年版的表1 和表2)。
本标准由中国建筑材料联合会提出。 本标准由全国墙体屋面及道路用建筑材料标准化技术委员会(SAC/TC285)归口。 本标准起草单位：西安墙体材料研究设计院。 本标准主要起草人：路晓斌、李铮、吕新、胡小迪。 本标准于1989年首次发布，1999年6月第一次修订，本次为第二次修订。 JC/T796—2013
回弹仪评定烧结普通砖强度等级
1范围
本标准规定了回弹仪评定烧结普通砖强度等级的仪器设备、试样、试验步骤、回弹值的计算和强度等级的评定以及试验报告。
本标准适用于不具备GB/T2542规定试验条件下烧结普通砖（以下简称砖）检验批强度等级的评定：当评定结果有争议时，按GB5101和GB/T2542中规定进行强度等级仲裁检验。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5101一2003烧结普通砖 GB/T2542砌墙砖试验方法
3 仪器设备
3.1回弹仪
用于评定砖强度等级的仪器，示值系统为直读式、冲击能量为0.735J的小型回弹仪（以下简称回弹仪），其技术要求应符合国家有关标准和本标准附录A的规定。 3.2测试装置
测试装置可参照附录B砌筑和加工。砖墩应紧靠墙角砌筑，保证搁置砖样的凹角部位尺寸准确，个面相互垂直和平整。杠杆加压机构应使重锤施加在砖样上的压力为500""N，保证在测试时不致引起砖样移动或跳动。
4试样
4.1砖样按GB5101一2003中7.2和7.3的规定抽取，试样数量为10块。所抽砖样有下列情况之一者应抽与其相邻的下一块砖样替补：
a）欠火砖、酥砖和螺旋纹砖； b）外观质量不合格的砖： c）因焦花而无法测够10个回弹值的砖。
4.2遇到下列情况应在试验前予以处理：
a）如遇雨淋或水泡，应进行烘干处理； b）砖样的表面应平整，否则应用砂轮磨平，用毛刷刷去粉尘。
5试验步骤 JC/T796—2013 5.1回弹值测点位置和数量 5.1.1测点位置宜均匀分布于砖样条面的中间部位，使各测点的水平间距为30mm，见图1所示，每块砖样在两个条面上各测5点回弹值。
单位为毫米
回弹仪评定烧结普通砖强度等级的方法
9
*.×*×*
30 30 1301 30
图1测点位置
5.1.2当砖样测点位置出现下列情况之一时应避开，在其旁边另选择测点位置：
a）焦花： b）裂纹； c）粘底： d）凹坑及石灰爆裂点等。
5.2回弹值的测试步骤 5.2.1将10块砖样按顺序编号，将其中1～5号砖样先放置于砖墩凹角处，放置时应使每块砖样的条面和顶面紧贴砖墩，放上木垫板和杠杆，挂上重锤。 5.2.2在测试过程中，回弹仪的轴线应始终垂直于砖样条面，具体操作应符合下列要求：
a) 将回弹仪的弹击杆顶住砖样表面，轻压仪器，使按钮松开，弹击杆徐徐伸出，使仪器处于使用
状态；测试时，应使回弹仪垂直对准砖样条面，缓慢均匀施压。弹击后，在刻度尺上读取回弹值，取整数，不足1分度格者按1分度格计，并参照附录D的格式记录：
b)
c） 每一测点只允许弹击一次。 5.2.3 当五块砖样外露的条面测试完毕后，再测试另一条面。 5.2.4 测试完毕1~5号后取下砖样，按5.2.1~5.2.3的顺序，再测试6~10号砖样。 6回弹值的计算和强度等级的评定
6. 1 回弹值的计算 6.1.1单块砖样的平均回弹值按式(1)计算：
1
10
N. : YN
(1)
10台
2 JC/T796-2013
式中： N第j块砖样的平均回弹值(j=1,2.10)，精确至0.1： N,—第i个测点的回弹值。
6.1.210块砖样的平均回弹值按式(2)计算：
11
N: YN
(2)
10 台
式中 N—-10块砖样的平均回弹值，精确至0.1； N；一一第i块砖样的平均回弹值。
6.1.310块砖样的回弹标准值按式(3），（4)计算：
-N,-N-1.8S
(3)
(N,-M)
(4)
S.
式中： N,———10块砖样的回弹标准值，精确至0.1; Sr- 一10块砖样平均回弹值的标准差，精确至0.01。
6.1.4计算结果表示：
a）S≤3.00时，计算结果以10块砖样的平均回弹值和回弹标准值结果表示； b）S,>3.00时，计算结果以10块砖样的平均回弹值和单块最小平均回弹值表示。
6.2 强度等级的评定 6.2.1 砖的强度等级按表1确定。
表1强度等级
S≤3. 00
j>3. 00
10块砖样平均回弹值N≥
强度等级
10块砖样回弹标准值N
单块最小平均回弹值Nimin≥
43. 5 39. 5 35. 0 30.5 24.5
47. 5 43.5 39. 0 34..0. 28. 0
42.5 38.5 34. 0 29.5 23.5
MU30 MU25 MU20 MU.15. MU10
6.2.2某些丘陵地区（福建、江西、湖南大部和广东、广西北部)用原生粘土（俗称“山土”）生产的砖，其强度等级按表2确定。
3
