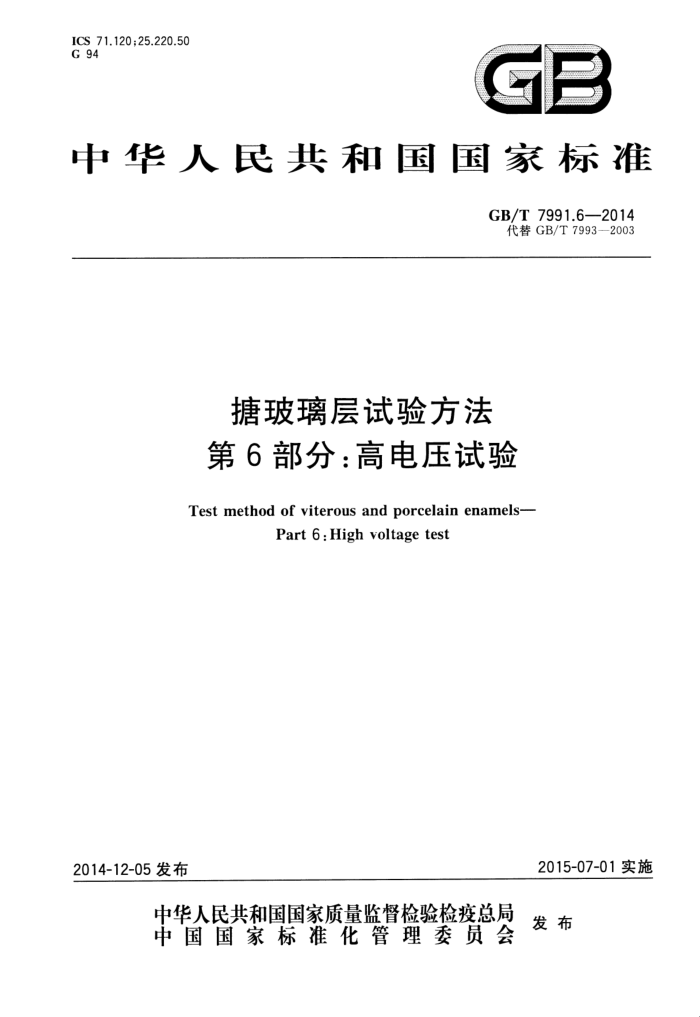

ICS 71.120;25.220.50 G 94
GB
中华人民共和国国家标准
GB/T7991.6—2014
代替GB/T7993-2003
玻璃层试验方法第6部分：高电压试验
Test method of viterous and porcelain enamels-
Part 6:High voltage test
2015-07-01实施
2014-12-05发布
中华人民共和国国家质量监督检验检疫总局 发布中国国家标准化管理委员会 GB/T7991.6—2014
前言
GB/T7991《塘玻璃层试验方法》分为10个部分：
第1部分：耐碱性溶液腐蚀性能的测定；第2部分：耐沸腾酸及其蒸气腐蚀性能的测定；第3部分：耐温差急变性；第4部分：耐机械冲击；第5部分：用电磁法测量厚度；第6部分：高电压试验；第7部分：平均线热膨胀系数的测定；第8部分：抗划伤性能的测定；第9部分：抗拉强度的测定；第10部分：铅、镉溶出量的测定，
本部分为GB/T7991的第6部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替GB/T7993一2003《用在腐蚀条件下的塘玻璃设备的高电压试验方法》，与
GB/T7993—2003相比，主要技术变化如下：
一对标准名称作了修改；一-对“薄弱点”的定义作了修订；一取消原标准6.1“试验电压至少应相当于同样（塘玻璃层)厚度的空气层击穿电压的3倍”的
要求；
取消原标准中的注2“在空气中，点和球之间1mm直线距离的击穿电压约为1kV” 增加6.2d）“周围环境中的易燃易爆气体的浓度应在安全范围内”的要求。 本部分由中国石油和化学工业联合会提出。 本部分由全国塘玻璃设备标准化技术委员会（SAC/TC72)归口。 本部分起草单位：沈阳市东华检测仪器厂、常熟市华懋化工设备有限公司、西安塑龙熔接设备有限
公司、浙江永兴塑料有限公司、中天昊宇科技股份有限公司、化学工业非金属材料和设备质量监督检验中心。
本部分主要起草人：张品、秦丽明、马建萍、林恩顺、张亮、桑临春、赵锋。 本部分所代替标准的历次版本发布情况为：
GB/T7993—1987,GB/T7993—2003。
I GB/T 7991.6—2014
塘玻璃层试验方法第6部分：高电压试验
1范围
GB/T7991的本部分规定了塘玻璃设备的塘玻璃层高电压试验方法，本部分适用于试验电压不低于2kV，且塘玻璃层的厚度不小于660μm的塘玻璃设备的高电压
试验。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7991.5塘玻璃层试验方法第5部分：用电磁法测量厚度
3术语和定义
下列术语和定义适用于本文件。 薄弱点weakspots 糖玻璃层中由于气泡、夹杂物、裂纹等的存在而被规定的高电压击穿的区域
4原理
用高电压发生器的正电极给塘玻璃层施加一个规定的不低于2kV的直流电压。通过火花放电和高电压发生器同时发出的光和（或)声的信号探测出塘玻璃层中的缺陷和薄弱点。
5装置
5.1高电压发生器
高电压发生器能给出不低于2kV的满足试验要求的直流电压（见6.1），其允许误差为输出直流电压的士5%。
高电压发生器的总内阻要足够的高，以使短路电流的算术平均值最大为2mA3mA，在火花放电过程中峰值电流的最大值应在10mA～50mA之间，而每个脉冲放电量的最大值为25μC。
高电压发生器的负极应保证可靠接地，正极应用一长度适宜的屏蔽高压电缆与试验电极相连接。 5.2试验电极 5.2.1绝缘把手
绝缘把手即具有一个接地的金属外套。
1 GB/T 7991.6—2014
5.2.2电刷
电刷由金属丝制成，应确保使用的金属丝不能划伤塘玻璃层，且完全不受火花放电的影响，在扫过塘玻璃面时能覆盖尽可能大的面积。 5.2.3保护电阻
在把手和电刷之间设置一个保护电阻，用来限制在电火花放电时的峰值电流（10mA～50mA为最大值）。并应考虑不会因为粉尘等污染使其保护效果降低，同时应避免影响操作时产生的放电。 5.3报警系统
报警系统应在每次放电时能给出清晰的光和（或)声的信号。
6样品
样品可以是产品，不要求制作专门的试样。 取样方式和样品数量由双方协商确定。
7检测步骤
7.1试验电压的确定要考虑到糖玻璃设备的最终用途、绝缘性能及玻璃层厚度。
注：据玻璃层厚度按GB/T7991.5提供的方法测量。 7.2在检测时应确保：
a）塘玻璃层表面保持干燥和清洁； b） 糖玻璃层的温度高于露点且不超过40℃； c）金属基体要保证可靠接地； d）周围环境中的易燃易爆气体的浓度应在安全范围内。 接通电源，根据试验需要设定电压值，移动电刷，使电刷覆盖尽可能大的面积，电刷移动的最大速
7.3
度为40cm/s，保持试验电压与规定电压一致。如果电刷上的电压降低10%而仍不产生火花时，应检查并排除影响因素（见6.2）。
在检测出的缺陷或薄弱点做好标记，并测量该点的塘玻璃层厚度。
8试验报告
试验报告应至少包括以下内容： a） 样品数目和抽样方式、送样单位； b) 试验电压； c) 导电点的数目和位置； d) 发生缺陷处的塘玻璃层厚度； e) 试验人、审核人、试验日期； f) 试验依据的标准名称及代号； g) 试验单位盖章。
2 中华人民共 和国
国家标准塘玻璃层试验方法第6部分：高电压试验 GB/T 7991.6—2014
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.5 5字数4千字 2014年12月第一版 2014年12月第一次印刷
*
书号：155066·1-50370 定价 14.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107
GB/T 7991.6-2014
