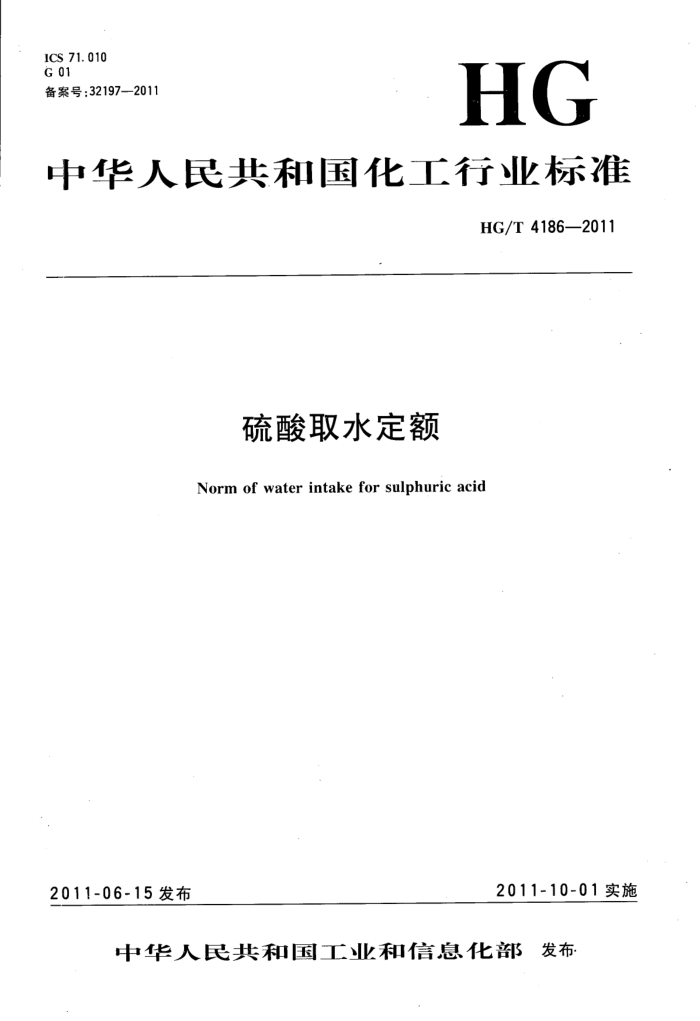

ICS 71. 010 G 01 备案号：32197—2011
HG
中华人民共和国化工行业标准
HG/T 4186—2011
硫酸取水定额 Norm of water intake for sulphuric acid
2011-10-01实施
2011-06-15发布
中华人民共和国工业和信息化部 发布 HG/T 4186—2011
目 次
Ⅱ
前言
范围规范性引用文件
I 2
3 术语和定义 4 计算方法 .... 5 取水定额 6 定额使用说明附录A(规范性附录） 外购水量、外供水量计算附录B(资料性附录) 化学水、蒸汽制取（折算）系数的计算附录C(资料性附录) 硫酸生产取水量统计范围图.
±+ HG/T 4186—2011
前言
本标准按照GB/T1.1—2009和GB/T18820—2002《工业企业产品取水定额编制通则》所规定的原则制定。
本标准由中国石油和化学工业联合会提出。 本标准由中国石油和化学工业联合会科技部归口管理并负责解释。 本标准的附录A为规范性附录，附录B和附录C为资料性附录。 本标准起草单位：中国化工机械动力技术协会、山东红日阿康化工股份有限公司、安徽六国化工股
份有限公司、云南云天化国际化工股份有限公司、瓮福（集团)有限责任公司。
本标准主要起草人：邹士龙、舒仕涛、杨建全、黄进、陈应斌、魏婕、王治方、石俊中。
1 HG/T4186—2011
硫酸取水定额
1范围
本标准规定了硫酸生产取水定额的术语和定义、计算方法及吨产品取水量定额。 本标准适用于以硫铁矿或硫磺为原料的硫酸产品生产过程中取水量的管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T12452企业水平衡测试通则 3术语和定义
下列术语和定义适用于本标准。
3. 1
硫酸生产取水量quantityofwaterintakeforsulphuricacidproducing 用于硫酸生产，从各种水源中提取的水量。
3. 2
吨硫酸取水量 quantity of water intake for sulphuric acid per ton 生产每吨硫酸全过程中的取水量。
3. 3
吨硫酸用水量quantityofwaterconsumptionforsulphuricacidperton 生产每吨硫酸全过程中的用水量。
3. 4
重复利用水量quantityofwaterreused 硫酸生产系统内部，循环利用的水量和直接或经处理后回收再利用的水量总和。
3. 5
循环利用的水量quantityofwaterrecycled 在确定的系统内，生产过程中已用过的水，无须处理或经过处理后再用于原系统的水量。
3. 6
重复利用率 recyclerate 在一定的计量时间内，生产过程中的重复利用水量占用水量的百分比。
3.7
自建供水设施取水量 quantity of water intakefrom self-constructed facilities 取自地下水、地表水等的自建水源的取水量。
3.8
外购水量quantityofwateroutsidebuying 从硫酸生产单位以外的单位（如城镇供水工程、市场等)购得的水或水的产品（如软化水、脱盐水、蒸
汽等）折算成的取水量。 3. 9
外供水量quantityof wateroutsidesupplying HG/T4186—2011
附录B （资料性附录）
化学水、蒸汽制取（折算）系数的计算
B.1化学水(软化水、脱盐水)制取(折算)系数 B.1.1化学水量折算成取水量的系数按式(B.1)计算。
Veir
ki=Veh
(B. 1)
式中： k1——化学水制取(折算)系数； Vein -制取化学水所用的取水量（化学水量折算成的取水量），单位为立方米（m3）； Veh 化学水量，单位为立方米（m3）。
B.1.2当外购化学水无计算资料时，其折算系数可取1.10。 B.2蒸汽制取（折算）系数 B. 2. 1 蒸汽量折算成取水量的系数按式(B.2)计算。
k2= Dst/p Vsin ki XVtch
(B. 2)
Dst/p
式中： k2- 蒸汽制取（折算）系数； Vsin 制取蒸汽所用的取水量（蒸汽量折算成取水量），单位为立方米（m3）； Dst- 一 -蒸汽产量，单位为吨(t)；
水密度，单位为吨每立方米（t/m3）（水密度取1t/m3）；
0
Vtch 制取蒸汽所用的化学水量（不含凝结水回收量），单位为立方米（m3）。 B. 2. 2 当外购蒸汽无计算资料时，其折算系数取1.15。
5 ICS 71. 010 G 01 备案号：32197—2011
