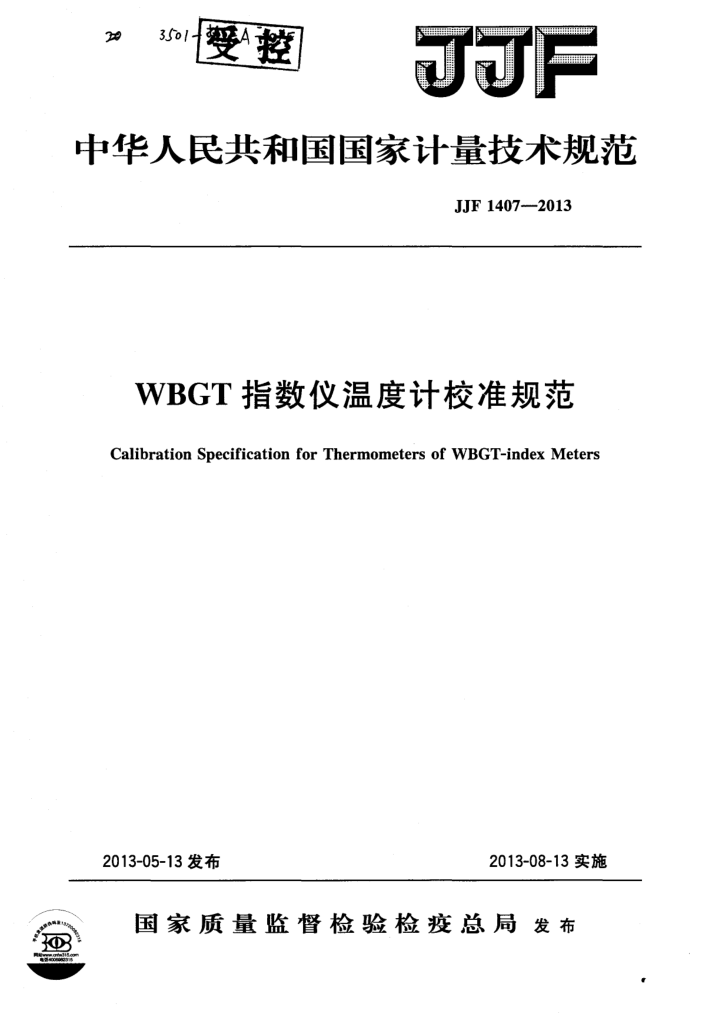

中华人民共和国国家计量技术规范
JJF 1407--2013
WBGT指数仪温度计校准规范
Calibration Specification for Thermometers of WBGT-index Meters
2013-08-13实施
2013-05-13发布
国家质量监督检验检疫总局发布 JJF1407—2013
WBGT指数仪温度计校准规范
JJF14072013
Calibration Specification for
Thermometers ofWBGT-indexMeters
归口单位：全国温度计量技术委员会
主要起草单位：山东省计量科学研究院
浙江省计量科学研究院
参加起草单位：新疆维吾尔自治区计量测试研究院
北京市计量检测科学研究院
本规范委托全国温度计量技术委员会负责解释 JJF1407—2013
本规范主要起草人：
孙淑兰（山东省计量科学研究院）张炯（山东省计量科学研究院）张华文（山东省计量科学研究院）沈才忠 (浙江省计量科学研究院）
参加起草人：
马晓春（新疆维吾尔自治区计量测试研究院）全立功（新疆维吾尔自治区计量测试研究院）张易农（北京市计量检测科学研究院） JJF1407—2013
目 录
引言 1范围 2引用文件 3术语及定义 3.1WBGT指数 3.2 WBGT指数仪温度计 3.3 热负荷· 3.4有效区域 4 概述·· 5 计量特性 6校准条件 6.1 环境条件 6.2标准器及配套设备 7校准项目和校准方法· 7.1 校准项目. 7.2校准方法…· 8校准结果表达 9复校时间间隔附录A WBGT指数仪温度计校准原始记录格式附录 B 校准证书内页格式附录C 测量结果（示值误差）的不确定度评定示例附录D 测量结果（示值误差）的不确定度评定示例二
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (5) (5) (6) (7) (8) (11)
..
. JJF1407—2013
引言
本规范依据JJF1071--2010《国家计量校准规范编写规则》编制，其中测量不确定度的评定按照JJF1059.1-2012《测量不确定度评定与表示》进行。
本规范为首次制定。 JJF1407—2013
WBGT指数仪温度计校准规范
1范围
本规范适用于WBGT指数仪温度计的校准。WBGT指数仪温度计包括自然湿球温度计、黑球温度计和干球温度计。自然湿球温度计测量范围为：5℃～40℃；黑球温度计测量范围为：20℃～120℃；干球温度计测量范围为：10℃～60℃。 2引用文件
本规范引用了下列文件： JJG205一2005机械式温湿度计 GB/T4200--2008高温作业分级 GB/T17244一1998热环境根据WBGT指数（湿球黑球温度）对作业人员热负
荷的评价
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语及定义
3.1WBGT指数WBGT-index
也称为湿球、黑球温度，是综合评价人体接触作业环境热负荷的一个基本参量，单位为℃。［GB/T4200—2008，3.4］ 3.2WBGT指数仪温度计thermometerofWBGT-indexmeter
WBGT指数仪中测量自然湿球温度、黑球温度、干球温度的温度计。
3.3热负荷heatstress
人体在热环境中作业时的受热程度，以WBGT指数表示，取决于体力劳动的产热量和环境与人体间热交换的特性。［GB/T17244一1998，2.2 3.4有效区域effectivearea
在恒温箱中满足相应温度波动度和均匀度要求的空间，或产品说明书规定的区域。 4概述
WBGT指数是表示人体接触环境热负荷的一个基本参量。WBGT指数仪分别测得自然湿球温度、黑球温度、和干球温度三个参数，然后由公式计算得到WBGT指数，
WBGT指数仪通常由温度传感器和仪表主机两部分组成，自然湿球温度、黑球温度和干球温度等三个传感器安装在同一支架上，主要有通过测量线缆连接和直接连接两种形式。如图1（a）和图1（b）所示。 JJF1407--2013
黑球温度传感器干球温度传感器自然湿球温度传感器黑球
湿球纱布
测量线缆
三角支架
WBGT 指数仪
树
V
(线缆连接型）
（a）线缆连接型
（直接连接型）
（b）直接连接型
图1 WBGT指数仪结构示意图
将温度计感温元件裹 一层碰头车 纱套下端汽六盛有蒸留水的槽内，整体置于被测环境中，由其自然蒸发测得的度称为自然湿球温度间称湿球温度。
黑球是由薄壁铜材制作的中空球体，外表涂黑无光泽，黑球直径为150mm或 50mm。将温度计感温元件置于黑球中部所测得的温度，称为黑球温度。
将温度计的感温元件置于无辐射热影响，又不妨碍感温部分空气流通的环境中所测得的空气温度称为干球温度（又称空气温度）。 5计量特性
WBGT指数仪中温度计的示值误差。
6校准条件 6.1环境条件
环境温度：15℃～25℃；
2 JJF1407--2013
环境相对湿度：30%~80%；环境条件还应满足仪器设备正常使用的其他要求。
6.2标准器及配套设备
WBGT指数仪中温度计校准时所需标准器及配套设备的技术要求见表1。
表1标准器及配套设备技术要求二等
序号 仪器设备名称
备注
用途测量标准
铂电阻温度计
1
允许使用符合要求的其他测量标准
分辨力：相当于0.01℃，引人的不确定度分量应不大于
与铂电阻温度计配套使用
电测设备
2
0.05℃(k=2)
亦可用符合要求的其他温度源，有效区域内的波动度和均匀度测试时间为10分钟，间隔为1分钟，其他按JJG205--2005 附录D进行
温度范围：5℃~60℃ 温度波动度：±0.1℃/10min
恒温箱
提供温度源
3
温度均匀度：0.2℃ 有效区域容积：不小于40L
温度范围：60℃~120℃ 温度波动性：0.2℃/10min
可用符合要求的其他温度源
恒温槽
提供温度源
4
温度均匀性：0.1℃
7.校准项目和校准方法
7.1校准项目
温度计示值误差。
7.2校准方法 7.2.1准备工作
a）分别将WBGT指数仪中自然湿球温度计传感器上的白色易吸水纱套以及黑球取下。
b）校准温度点不高于干球温度计测量上限时，仪器设备的连接布置可参照图 2（a）和图2（b）。线缆连接型WBGT指数仪将三支传感器固定在支架上并放人恒温箱的有效区域，测量线缆从恒温箱操作孔引出接到主机，如图2（a）；直接连接型WBGT指数仪整体放人入恒温箱的有效区域；标准器放入恒温箱有效区域，如图2（b）。
c）黑球温度计校准温度点高于干球温度计测量上限的温度点时，应将黑球温度计传感器插人到恒温槽中，并浸没到传感器最大深度。标准铂电阻温度计插人到恒温槽中。 仪器设备的连接布置可参照图3。受条件所限，线缆连接型WBGT指数仪也可参照图2 （a）在恒温箱中校准。
3
