备案号：J1662-2013
HG
中华人民共和国化工行业标准
HG/T21641-2013

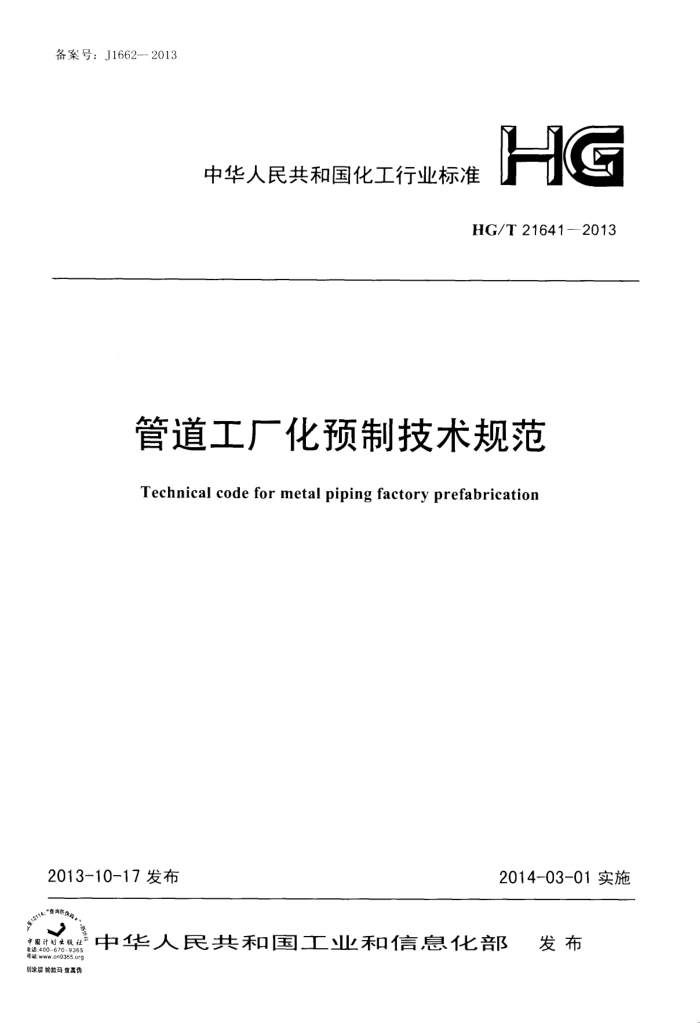

管道工厂化预制技术规范 Technical code for metal piping factory prefabrication
2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部 发布
中国计划出社电话：w00-cn9365.oro 到涂量辅数码查真伪 中华人民共和国化工行业标准
管道工厂化预制技术规范
Technical code for metal piping factory prefabrication
HG/T21641—2013
主编单位：全国化工工艺配管设计技术中心站
江阴东联高压管件有限公司
批准部门：中华人民共和国工业和信息化部实施日期：2014年3月1日
中国计划出版社
2014 北 京 中华人民共和国化工行业标准
管道工厂化预制技术规范
HG/T21641—2013
☆
全国化工.I艺配管设计技术中心站
江阴东联高压管件有限公 司 主编
中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座3层）
（邮政编码：100038 电话：63906433 63906381)
新华书店北京发行所发行三河富华印刷包装有限公司印刷
880×1230毫米 1/16 3.25印张 81千字 2014年2月第1版2014年2月第1次印刷
印数1—3000册
☆
统一书号：1580242·264
定价：38.00元 中华人民共和国工业和信息化部
公告
2013年第52号
工业和信息化部批准《甲基丁烯醇聚醚》等811项行业标准，其
中：化工行业标准149项、有色行业标准105项、黄金行业标准5项、冶金行业标准15项、建材行业标准3项、机械行业标准39项、航空行业标准69项、船舶行业标准53项、汽车行业标准42项、纺织行业标准63 项、轻工行业标准59项、石化行业标准42项、民爆行业标准1项、电子行业标准50项、通信行业标准116项，现予以公告。
以上化工行业标准由化工出版社出版，纺织、有色及黄金行业标准由中国标准出版社出版，冶金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，机械行业标准由机械工业出版社出版，航空行业标准由中国航空综合技术研究所组织出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，汽车行业标准由中国计划出版社出版，轻工行业标准由中国轻工业出版社出版，石化行业标准由中国石化出版社出版，民爆行业标准由中国兵器工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：12项化工行业标准编号、标准名称和起始实施日期。
中华人民共和国工业和信息化部
二〇一三年十月十七日 附件：
12项化工行业标准编号、标准名称和起始实施日期
序号
被代替标准名称 起始实施日期
标准编号
标准名称
化工矿山企业初步设计内容和深度的规定
138 HG/T22801--2013
HG22801—1993 2014-03-01
139 HG/T20567-2013 热油炉技术条件 140 HG/T 20677-2013 橡胶衬里化工设备设计规范
HG/T 205671994 2014-03-01
HG/T20677—1990 2014-03-01
不锈钢网孔板波纹填料工程技术规范
141 HG/T21559.1—2013
HG/T 21559.1—1995 2014-03-01
142 HG/T20569-2013 机械搅拌设备 143 HG/T 21641-2013 管道工厂化预制技术规范
HG/T20569—1994 2014-03-01
2014-03-01
真空预压法加固软土地基施工技术规程
144 HG/T20578-2013
HG/T20578—1995 2014-03-01
145 HG/T20504——2013 化工危险废物填埋场设计规定 146 HG/T 20657-2013 化工采暖通风与空气调节术语
HG 20504—1992 2014-03-01
2014-03-01
塔填料流体力学及传质性能测试规范化工建设项目环境保护监测站设计规定化工建设项目废物焚烧处置工程设计规范
147 HG/T20577-2013
2014-03-01
148 HG/T20501——2013
HG20501—1992 2014-03-01
149 HG20706—2013
2014-03-01 前言
本规范根据工业和信息化部（工信厅科［2010］74号文）和中国石油和化学工业联合会（中石化联质发[2010]222号文)的要求，由中国石油和化工勘察设计协会委托全国化工工艺配管设计技术中心站负责组织，会同江阴东联高压管件有限公司等有关设计、制造安装单位共同制订。
本规范在制订过程中，规范编制组按照国家有关法律法规，结合目前管道工厂化预制的实际应用、制造情况及在工程设计、制造安装、安全、环保等方面的严格要求，进行了比较广泛的调查研究，在认真总结了国内各管道、管件制造厂多年的实际经验和广泛征求有关单位意见的基础上，制定本规范。
本规范共分11章和1个附录，其主要内容包括：总则、术语、设计、材料、加工制造、成品偏差、检验和试验、安全技术、防护和包装、交付文件、验收等。
本规范由中国石油和化学工业联合会提出并归口。 本规范的技术内容由全国化工工艺配管设计技术中心站负责解释。本规范在执行过程中，希望
各使用单位结合工程实践和科学技术进展，认真总结经验，积累资料，如发现有需修改或补充之处，请将相关意见和建议函寄全国化工工艺配管设计技术中心站（地址：北京朝阳区来广营乡高科技产业园创达二路1号，邮政编码：100012），以便今后修订时参考。
本规范的主编单位、参编单位、参加单位、主要起草人和主要审查人：主编单位：全国化工工艺配管设计技术中心站
江阴东联高压管件有限公司
参编单位：中国寰球工程公司
赛鼎工程有限公司中国五环工程有限公司中国石化集团配管设计技术中心站中国石化集团宁波工程有限公司浙江工业大学化工设备有限公司中圣集团南京圣诺热管有限公司
参加单位：江阴市华昌不锈钢管有限公司
浙江格洛斯无缝钢管有限公司湖北省工业建筑集团安装工程有限公司西安高压阀门配件厂
主要起草人：陈金福施文焕刘志伟 孙惠民 端木瑾 马学娅 刘三军 蔡晓峰 陈忠友
石平许丹 李永红 范红途
主要审查人：汪平 张威建 张西平 李劲飞 郭智 李宏蒲磊 战永富 何正炎
陈实华刚 李雪良 马琳 林其略 文启鼎 范 铮 裔祖华
I 次
