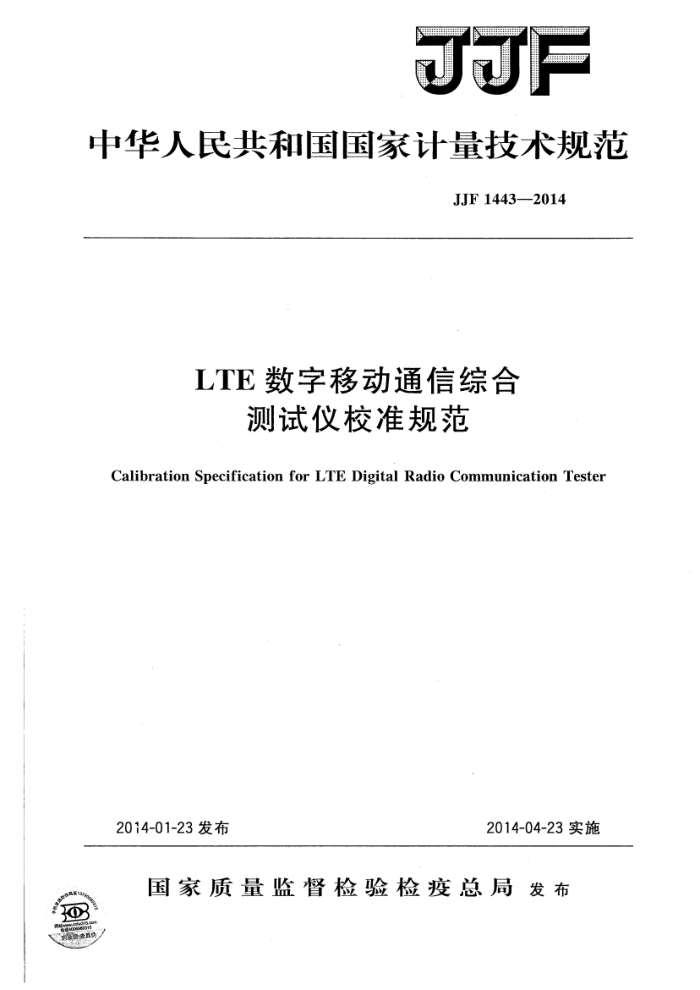

JJF
中华人民共和国国家计量技术规范
JJF1443—2014
LTE数字移动通信综合
测试仪校准规范
Calibration Specification for LTE DigitalRadio Communication Tester
2014-04-23实施
2014-01-23发布
国家质量监督检验检疫总局发布 JJF1443—2014
LTE数字移动通信综合
测试仪校准规范 Calibration Specification for
JJF1443-2014
LTE DigitalRadioCommunicationTester
归口单位：全国无线电计量技术委员会
起草单位：工业和信息化部通信计量中心参加起草单位：中国计量科学研究院
艾法斯亚洲有限公司
本规范委托全国无线电计量技术委员会负责解释 JJF 1443—2014
本规范主要起草人：
郭隆庆（工业和信息化部通信计量中心）张睿（工业和信息化部通信计量中心）
参加起草人：
赵海宁（中国计量科学研究院）李欣（艾法斯亚洲有限公司） JJF1443—2014
目 录
引言 1范围 2 引用文件· 3术语和计量单位 4 概述· 5 计量特性 5.1 参考晶体振荡器 5.2 射频信号发生器.. 5.3LTE信号发生器 5. 4 射频功率分析仪· 5.5LTE分析仪 5.6射频端口…. 6校准条件. 6.13 环境条件 6.2校准用设备· 7校准项目和校准方法 7.1 外观及工作正常性检查 7.2J 功能检查· 7. 3 参考晶体振荡器频率准确度· 7. 4 射频信号发生器频率准确度 7. 5 射频信号发生器输出电平 7.6 射频信号发生器频谱纯度 7. 7 射频信号发生器单边带相位噪声。 7.8 LTE信号发生器数字调制质量 7.9LTE信号发生器占用带宽 7.10LTE信号发生器邻道功率比 7.11 LTE信号发生器频谱发射模板 7.12 射频功率分析 7.13 LTE数字调制质量参数分析 7.14 射频端口电压驻波比 8 校准结果表达 9复校时间间隔· 附录AJ 原始记录表格附录B 校准证书内页格式附录 C 不确定度评定示例
(I) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) (5) (5) (6) (7) (8) (8) (8) (8) (9) (10) (10) (11) (11) (12) (17) (24) I
.
.- JJF1443—2014
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 本规范中的LTE数字移动通信综合测试仪支持TDD和FDD两种双工模式。 本规范为首次发布。
Ⅱ JJF1443—2014
LTE数字移动通信综合测试仪校准规范
1范围
本规范适用于LTE（longtermevolution，长期演进）数字移动通信综合测试仪（以下简称LTE综测仪）的校准。 2引用文件
JJF1204一2008TD-SCDMA数字移动通信综合测试仪校准规范 3GPPTS36.201演进的通用陆面无线接入；LTE物理层；概述（EvolvedUni-
versal TerrestrialRadioAccess (E-UTRA);LTEphysical layer;General description)
3GPPTS36.141演进的通用陆面无线接人；基站一致性测试（Evolved UniversalTerrestrialRadio Access （E-UTRA);BaseStation (BS)conformancetes- ting)
3GPPTS36.521-1演进的通用陆面无线接人；用户设备一致性规范；无线发射和接收第部分：一致性测试（EvolvedUniversalTerrestrialRadioAccess (E-UTRA);User Equipment(UE)conformance specificationRadio transmission and receptionPartl:ConformanceTesting)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
物理下行共享信道physicaldownlinksharedchannel（PDSCH）物理上行共享信道physicaluplinksharedchannel（PUSCH）物理上行控制信道physicaluplinkcontrolchannel（PUCCH) 物理随机接人信道physicalrandomaccesschannel（PRACH）
4概述
LTE综测仪是由晶体振荡器、射频信号发生器、LTE信号发生器、射频功率分析仪和LTE分析仪等功能模块构成的综合测试仪器，在LTE终端生产、研发和测试过程中用于功率、频谱、调制等参数的测试。 5计量特性 5.1参考晶体振荡器 5.1.1频率：10MHz; 5.1.2准确度：1×10-6。 5.2射频信号发生器 JJF1443—2014
5.2.1 频率范围：600MHz～3.8GHz； 5.2.2 频率准确度：1×10-6； 5.2.3功率电平范围：120dBm~0dBm； 5.2.4 功率电平最大允许误差：土1dB； 5.2.5二次谐波：<-25dBc； 5.2.6 三次谐波：<一25dBc； 5.2.7 二分之一次谐波：<40dBc； 5.2.8非谐波：<-50dBc 5.2.9单边带相位噪声：<-120dBc（偏置频率1MHz）。 5.3LTE信号发生器 5.3.1调制信号质量 5.3.1.1均方根值误差失量幅度：<8%； 5.3.1.2IQ原点偏移：<-25dB； 5.3.2占用带宽：1.4MHz～20MHz； 5.3.3邻道功率比：<一45dB。 5.4射频功率分析仪 5.4.1频率范围：600MHz～3.8GHz; 5.4.2功率电平测量范围：一50dBm~十34dBm; 5.4.3功率测量最大允许误差：<1.0dB。 5.5LTE分析仪 5.5.1频率误差：测量范围：土80kHz，最大允许误差：土15Hz； 5.5.2误差量幅度：测量范围：0%～17.5%，最大允许误差：土2%。 5.6射频端口
电压驻波比<1.3。 注：以上所有指标不用于合格性判别，仅提供参考。
6校准条件 6.1环境条件 6.1.1环境温度：23℃土5℃； 6.1.2相对湿度：20%~80%； 6.1.3电源要求：220(1土10%)V、(50土1)Hz： 6.1.4周围无影响仪器正常工作的电磁干扰和机械振动。 6.2校准用设备 6.2.1功率计
频率范围：600MHz～4GHz；功率测量范围：一55dBm~十20dBm；最大允许误差：士3.0%。
6.2.2频率计数器 2 JJF1443—2014
频率范围：500MHz～4GHz; 准确度：1×10-7。
6.2.3信号发生器（带LTE调制功能）
频率范围：500MHz～4GHz; 输出功率电平范围：-60dBm～十10dBm；功率电平最大允许误差：士1.0dB；误差矢量幅度：<1%。
6.2.4频谱分析仪
频率范围：100MHz～12GHz；电平测量范围：130dBm~十30dBm; 单边带相位噪声：<125dBc/Hz（偏置频率1MHz）。
6.2.5量信号分析仪（带LTE解调功能）
频率误差测量最大允许误差：土5Hz；误差矢量幅度测量最大允许误差：土1%。
6.2.6网络分析仪
频率范围：600MHz～4GHz；方向性：>40dB。
6.2.7功率放大器
频率范围：600MHz～3.8GHz; 增益：>30dB; 最大输出功率：>3W。
6.2.8定向耦合器
频率范围：600MHz～3.8GHz；方向性：>30dB；输入功率：>3W。
校准项目和校准方法校准项目见表1。
>
表1 校准项目一览表
序号 1 2 3
项目名称外观及工作正常性检查
功能检查
参考晶体振荡器频率准确度射额信号发生器
射频信号发生器频率准确度射频信号发生器输出电平射频信号发生器频谱纯度
4 5 6
3 JJF
