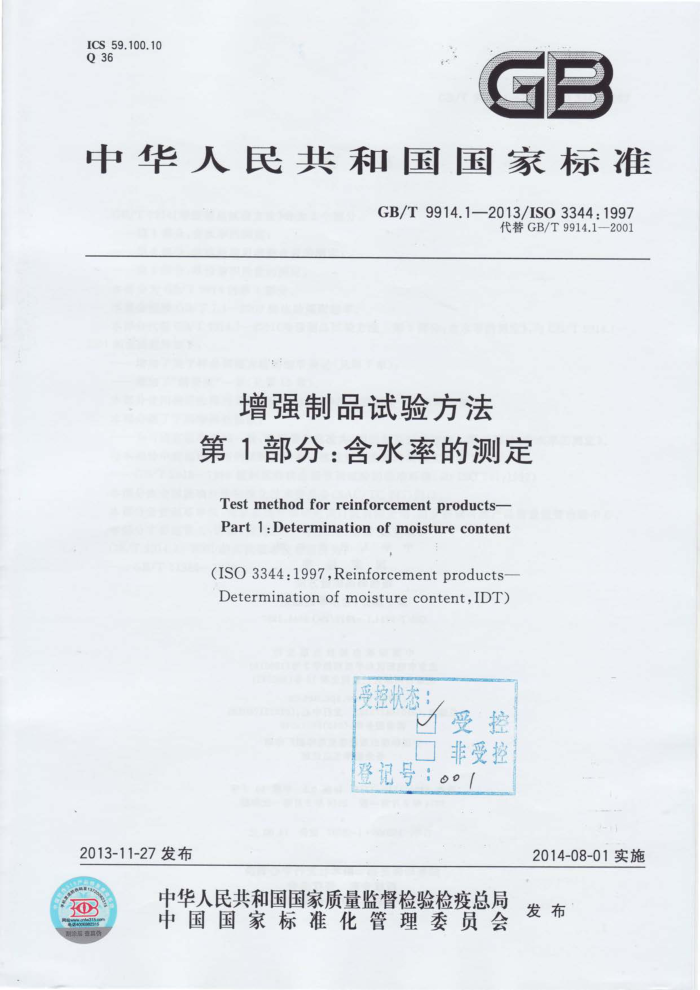

ICS 59.100.10 Q36
GB
中华人民共和国国家标准
GB/T9914.1—2013/ISO3344:1997
代替GB/T9914.1—2001
增强制品试验方法第1部分：含水率的测定 Test method for reinforcement products- Part 1:Determination of moisture content (ISO3344:1997,Reinforcementproducts Determination of moisture content,IDT)
受控状态：
受控非受控
V
登记号：
2013-11-27发布
2014-08-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T9914.1—2013/ISO3344:1997
前 言
GB/T9914《增强制品试验方法》分为3个部分：
第1部分：含水率的测定；第2部分：玻璃纤维可燃物含量的测定；第3部分：单位面积质量的测定。
本部分为GB/T9914的第1部分本部分按照GB/T1.1-2009给出的规则起草。 本部分代替GB/T9914.1—2001《增强制品试验方法第1部分：含水率的测定》，与GB/T9914.1-
2001的主要差异如下：
增加了关于样品调湿方法的细节表述（见第7章）；增加了“精密度”一章（见第10章）。
本部分使用翻译法等同采用ISO3344：1997《增强制品含水率的测定》。 本部分做了下列编辑性修改：
为与现有标准系列一致，将标准名称改为《增强制品试验方法第1部分：含水率的测定》。 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T2918—1998塑料试样状态调节和试验的标准环境（idtISO291:1997）本部分由全国玻璃纤维标准化技术委员会（SAC/TC245）归口。 本部分负责起草单位：南京玻璃纤维研究设计院有限公司、国家玻璃纤维产品质量监督检验中心。 本部分主要起草人：许敏、黄英、王玉梅、陈尚、徐琪、陈建明。 GB/T9914.1—2001的历次版本发布情况为：
GB/T11966—1989。 GB/T9914.12013/ISO3344.1997
增强制品试验方法第1部分：含水率的测定
1范围
GB/T9914的本部分规定了玻璃纤维、碳纤维和芳纶纤维制品含水率的测定方法。 本方法适用于连续纤维纱定长纤维纱、无抢粗纱、短切原丝毡、织物和其他形式的增强制品。
规范性引用文件
2
下列文件对手本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO29 塑料 试样状态调节和试验的标准环境（Plastic -Standardatmospheresfor conditioning and testing)
3定义
下列定义适用于本文件含水率 Moisture content 通过规定的方法测得的制品含水量，以制品的湿态质量的百分率表示
3.1
4原理
使试样置于105℃温度下干燥，在标准室温下称取干燥前后的试样质量
5仪器
5.1通风烘箱：空气置换率20次/h~50次/h，温度能控制在105℃士3℃或所选择温度士3℃（见第4 章）。 5.2干燥器：内装合适的干燥剂，如硅胶、氯化钙或五氧化二磷。 5.3试样血：由耐热材料制成，能使试样表面有最大的空气流通，并能防止试样的损失。如陶瓷或不锈钢网篮等。
注：如果试样从试样血转移到烘箱中无质量损失，一个试样皿中可以放置几个试样。 5.4不锈钢夹钳：用于夹持试样和试样血。 5.5天平：精确至0.1mg。 5.6抛光金属模板和合适的裁切工具：如刀、剪刀或圆盘刀（用于机织物和毡）。
这两者可以用冲压装置替代。 5.7具塞称量瓶：用于芳纶纤维纱线称量或估计含水率超过0.2%的试样称量（例如从卷装中心取出的试样或湿法短切原丝）。 GB/T9914.1—2013/ISO3344:1997
产品规范或测试委托方可以规定，从单位产品或实验室样本上相邻位置裁取较多数量的试样进行测试。也可以从单位产品或实验室样本上的不同位置取样进行重复测试。
7调湿与试验环境
估计制品的含水率低于0.2%时，将单位产品或实验室样本放置于ISO291规定的温度为23℃土 2℃，相对湿度为（50士10）%的标准环境下放置足够的时间以充分达到平衡，通常至少6h。
估计制品的含水率高于0.2%时，单位产品或实验室样本应贮存于密封的容器中，取样后立即测试。 在试验前可以将样品放入容器中，并置于标准温度下，但应密封防止水分损失。 另外，只要可能，应将样品在容器内重新混合后立即测试，以避免由于材料内水分迁移而导致错误
的测量结果。
8操作
8.1通则
本章叙述了试样在试样皿中称量的过程。当试样单独称量时，直接按8.3进行，但应小心地用夹钳将样品从试样皿中夹出或放回。在整个测试过程中，应确保样品放置在一个固定的可识别的试样血中，不发生混淆。 8.2称取试样血质量
将试样皿（5.3）置于通风烘箱（5.1）中恒定质量，通风烘箱温度控制在105℃士3℃范围内。如果已知试样含有在105℃下易挥发的物质，可选择较低的温度，但不得低于50℃，用夹钳（5.4）夹持试样血。
将试样血放在干燥器（5.2）内冷却至ISO291规定的，23℃土2℃的标准温度。 称其质量，精确至0.1mg，记作m，单位为克（g）。
8.3初始（干燥前）质量
将取好的试样立即置于试样皿内。 称取试样和试样血的质量，精确至0.1mg，记作m，，单位为克（g）。
8.4最终（干燥后）质量
将试样连同试样血放人温度为105℃士3℃或所选择的温度士3℃的通风烘箱中（见8.2）。确保试样不接触烘箱壁，用夹钳夹持试样皿。加热试样至少1h，直至试样质量恒定。
从烘箱中取出试样和试样血，立即放人干燥器内，至少冷却30min，冷却至23℃士2℃的标准温度。
称取其质量，精确至0.1mg，记作m2，单位为克（g）。
9结果表示
按式（1）计算每个试样的含水率H，以质量分数表示：
ml-mz×100%
H=
（1)
m,-m
