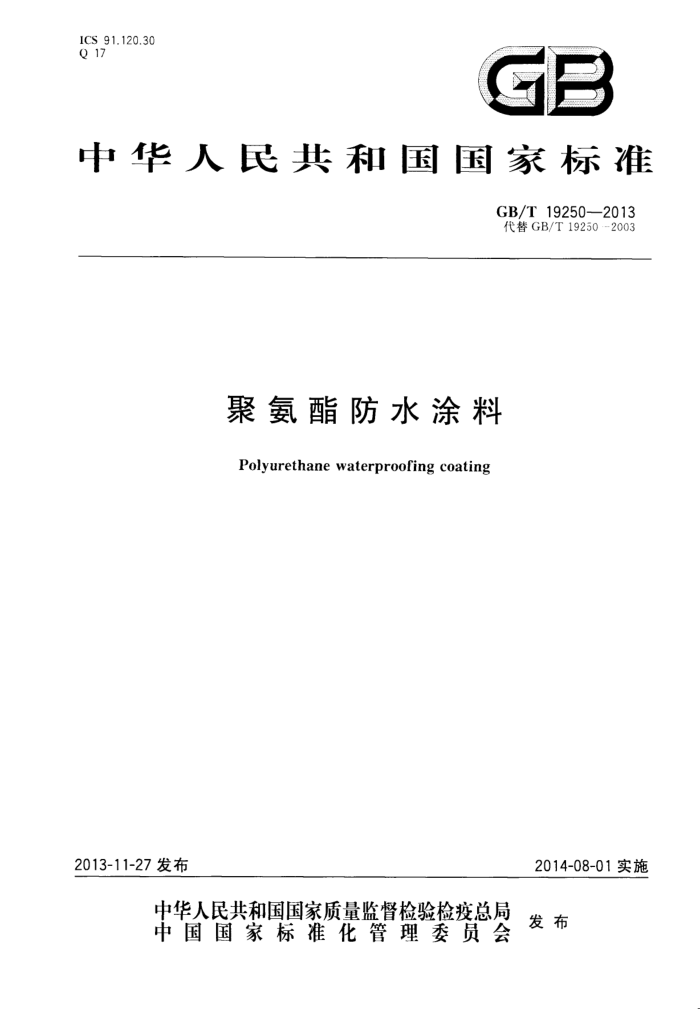

ICS 91.120.30 Q 17
GB
中华人民共和国国家标准
GB/T19250—2013 代替GB/T19250·2003
聚氨酯防水涂料
Polyurethane waterproofing coating
2014-08-01实施
2013-11-27发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T192502013
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替GB/T19250--2003《聚氨酯防水涂料》。本标准与GB/T19250—2003相比，除编辑性
修改外主要技术变化如下：
修改了产品分类，将原标准中的I类和Ⅱ类产品合并为I型；新增了Ⅱ和Ⅲ型产品，Ⅱ型产品参考了高铁桥梁电缆沟防水层的要求，Ⅲ型产品参考了JISA6021标准中高强度型的要求（见第3章，2003年版的第3章）；修改了技术要求，将性能分为基本性能和可选性能，基本性能取消了原标准中潮湿基面粘结强度项目，增加了流平性、粘结强度、吸水率和燃烧性能检测项目，修改了技术指标（见表1和表2，2003年版的表1和表2）；修改了人工气候老化试验的时间，将原标准中720h延长至1000h（见表1，2003年版的表1)；增加了有害物质限量（见5.3）；
一—修改和增加了试验方法（见第6章，2003年版的第6章）；一增加了产品的应用领域的资料性附录（见附录A）。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会建筑防水材料分技术委员会（SAC/
TC195/SC1)归口。
本标准负责起草单位：中国建材检验认证集团苏州有限公司、建材工业技术监督研究中心、北京东方雨虹防水技术股份有限公司、广东科顺化工实业有限公司、深圳市卓宝科技股份有限公司、江苏凯伦建材股份有限公司。
本标准参加起草单位：北京建筑材料科学研究总院有限公司、上海市建筑科学研究院（集团)有限公司、深圳市建筑科学研究院、胜利油田大明新型建筑防水材料有限责任公司、新乡市日月防水技术有限公司、盘锦禹王防水建材集团有限公司、潍坊市宏源防水材料有限公司、大连峰文新材料科技发展有限公司、广州秀珀化工股份有限公司、上海隧道建筑防水材料有限公司、潍坊市宇虹防水材料（集团）有限公司、吴江月星建筑防水材料有限公司、青岛大洋灯塔防水有限公司、辽宁大禹防水科技发展有限公司、 北京建海中建国际防水材料有限公司、无锡市新区硕放特种防水建材广、保定市北方防水工程公司、唐山德生防水材料有限公司、北京普石防水材料有限公司、四川蜀羊防水材料有限公司、北京市建国伟业防水材料有限公司、浙江鲁班建筑防水有限公司、徐州卧牛山新型防水材料有限公司、上海汇丽涂料有限公司、潍坊市正泰防水材料有限公司、潍坊市黄河防水材料有限公司、浙江金汤建筑防水材料有限公司、上海润庭建筑防水工程技术有限公司、湖北永阳防水材料股份有限公司、北京世纪洪雨科技有限公司、杭州金屋防水材料有限公司、海城亿嘉达防水材料有限公司、河北强凌防水材料开发有限公司、北京市大禹王防水工程集团有限公司、湖北蓝盾之星科技股份有限公司。
本标准主要起草人：朱志远、杨斌、朱晓华、陈斌、李文超、蒋勤逸、王莹、段文锋、陈伟忠、管彦民、 钱林第、杜奎义、郑宪明、倪贵泉、卫向阳、史立彤、邓海燕、胡冲、姚双华。
本标准所代替标准的历次版本发布情况为：
GB/T19250-2003。
1 GB/T19250—2013
聚氨酯防水涂料
1范围
本标准规定了聚氨酯防水涂料（简称PU防水涂料）的分类、一般要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于工程防水用聚氨酯防水涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 528 8硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T529一2008硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T531.1-:2008 硫化橡胶或热塑性橡胶压人硬度试验方法 法第1部分：邵氏硬度计法（邵
尔硬度）
GB/T1768-2006 色漆和清漆 泰耐磨性的测定旋转橡胶砂轮法 GB/T8626—2007 建筑材料可燃性试验方法 GB/T16777--2008 建筑防水涂料试验方法 GB/T18244一2000建筑防水材料老化试验方法 GB18582室内装饰装修材料内墙涂料中有害物质限量 GB/T20624.2—2006 6色漆和清漆快速变形（耐冲击性）试验第2部分：落锤试验（小面积冲头） JC/T975—2005道桥用防水涂料 JC1066一2008建筑防水涂料中有害物质限量
5
3分类 3.1分类 3.1.1产品按组分分为单组分(S)和多组分（M)两种。 3.1.2产品按基本性能分为I型、IⅡI型和Ⅲ型（参见附录A)。 3.1.3产品按是否曝露使用分为外露(E)和非外露（N）。 3.1.4产品按有害物质限量分为A类和B类。 3.2标记
按产品名称、组分、基本性能、是否曝露、有害物质限量和标准号的顺序标记。 示例： A类Ⅲ型外露单组分聚氨酯防水涂料标记为：PU防水涂料SⅢEAGB/T19250一2013。
4一般要求
4
产品的生产和应用不应对人体、生物与环境造成有害的影响，所涉及与使用有关的安全与环保要
1 GB/T19250—2013
求，应符合我国的相关国家标准和规范的规定。
5技术要求
5.1外观
产品为均匀黏稠体，无凝胶、结块。 5.2 物理力学性能 5.2.1 基本性能
聚氨酯防水涂料基本性能应符合表1的规定。
表1基本性能
技术指标 I 85.0 92.0
序号
项目
I
I
单组分多组分
固体含量/%
>
2 表干时间/h 3 实时间/h
M Λ
12 24
流平性 5 拉伸强度/MPa 6 断裂伸长率/% 7 撕裂强度/（N/mm） 8 低温弯折性 9 不透水性 10 加热伸缩率/% 11 粘结强度/MPa 12 吸水率/%
4
20min时，无明显齿痕
> > >
6.00 450 30
2.00 500 15
2.0 50 0
-35℃，无裂纹 0.3MPa，120min，不透水
4.0~+1.0
>
1.0 5.0
加热老化人工气候老化拉伸强度保持率/% 断裂伸长率/% 低温弯折性拉伸强度保持率/%
无裂纹及变形无裂纹及变形 80~150
定伸时老化
13
热处理 (80℃,168h)
14
≥
450
400 30℃，无裂纹 80~150
: 30
碱处理
[0.1%NaOH+饱和 断裂伸长率/% > Ca(OH)2溶液，168hJ 低温弯折性
15
450
400 30℃，无裂纹
: 00
拉伸强度保持率/%
80~150 400 一30℃，无裂纹
酸处理
(2%H,SO，溶液， 断裂伸长率/% ≥
16
450
2:10
168 h)
低温弯折性
2 GB/T19250—2013
表1（续）
技术指标
序号
项目
Ⅱ 80~150 400
EI
I
拉伸强度保持率/% 断裂伸长率/% 低温弯折性
人工气候老化 (1 000 h)
M
450
17
200
30℃.无裂纹
B:-E(点火15s，燃烧20s，Fs≤150mm，
18 燃烧性能
无燃烧滴落物引燃滤纸）
*该项性能不适用于单组分和喷涂施工的产品。流平性时间也可根据工程要求和施工环境由供需双方商定并在订货合同与产品包装上明示。 。仅外露产品要求测定。
5.2.2 可选性能
聚氨酯防水涂料可选性能应符合表2的规定，根据产品应用的工程或环境条件由供需双方商定选用，并在订货合同与产品包装上明示。
表 2 可选性能
序号
项目
技术指标
应用的工程条件
硬度（邵AM)
M <
60 50 1.0 无裂纹
上人屋面、停车场等外露通行部位上人屋面、停车场等外露通行部位上人屋面、停车场等外露通行部位桥梁、桥面等动态变形部位
1
2 耐磨性（750g，500r)/mg
耐冲击性/kg*m 接缝动态变形能力/10000次
5.3 有害物质限量
聚氨酯防水涂料中有害物质含量应符合表3的规定。
表3 3有害物质限量
有害物质限量 A类
序号 1 2 3 4 5 蕙/(mg/kg) 6
项目
B类 200
≤ 50 1 M
挥发性有机化合物（VOC)/（g/L）苯/(mg/kg) 甲苯+乙苯+二甲苯/(g/kg）苯酚/（mg/kg)
200
1.0 100 10 200 3
5.0 100 10 200 7
l N <
蔡/(mg/kg) 游离TDI/（g/kg）
7
3 GB/T19250—2013
表3（续）
有害物质限量 A类
序号
项目
类
铅Pb 镉Cd 铬Cr 汞Hg
90 75 60 60
可溶性重金属/（mg/kg）：
8
：可选项目，由供需双方商定，
6试验方法
6.1标准试验条件
标准试验条件为：温度23℃土2℃，相对湿度（50士10）%。 6.2试验设备 6.2.1 拉力试验机：测量值在量程15%～85%之间，示值精度不低于1%，伸长范围大于500nm。 6.2.2 天平：精度0.1mg。 6.2.3 梳齿刮刀：见图1，宽250mm，齿深5mm、齿宽5mm。 6.2.4 低温冰柜：一40℃～0℃，精度士2℃。 6.2.5 电热鼓风干燥箱：不小于200℃，精度土2℃。 6.2.6 冲片机及符合GB/T528要求的哑铃1型裁刀、符合GB/T529一2008要求的直角撕至裁刀。 6.2.7 不透水仪：压力0MPa～0.4MPa，精度2.5级，三个七孔透水盘，内径92mm。 6.2.8 厚度计：接触面直径6mm，单位面积压力0.02MPa，分度值0.01mm。 6.2.9 半导体温度计：量程-40℃～30℃，精度0.1℃。 6.2.10 定伸保持器：能使试件标线间距离拉伸100%以上。 6.2.11 氙弧灯老化试验箱：符合GB/T18244一2000要求的氙弧灯老化试验箱。 6.2.12 硬度计：符合GB/T531.1—2008要求的AM型硬度计。 6.2.13 磨耗仪：符合GB/T1768一2006要求的旋转磨耗仪。 6.2.14 冲击仪：符合GB/T20624.2一2006要求的落锤冲击仪。 6.2.15 燃烧试验箱：符合GB/T8626-2007要求的燃烧试验箱。 6.3 试件制备 6.3.1在试件制备前，试样及所用试验器具应在标准试验条件下放置至少24h。 6.3.2在标准试验条件下称取所需的试样量，保证最终涂膜厚度1.5mm士0.2mm。
将放置后的试样混合均匀，不得加人稀释剂。若试样为多组分涂料，则按产品生产企业要求的配合比混合后在不混入气泡的情况下充分搅拌5min，静置2min，倒入模框中；也可按生产企业要求使用喷涂设备制备涂膜。模框不得翘曲且表面平滑，为便于脱模，涂覆前可用脱模剂。多组分试样--次涂覆到规定厚度，单组分试样分三次涂覆到规定厚度，试样也可按生产企业的要求次数涂覆（最多三：，每次间隔不超过24h），涂覆后间隔5min，轻轻刮去表面的气泡，最后一次将表面刮平。制备的涂膜任标准试验条件下养护96h，然后脱膜，涂膜翻面后继续在标准试验条件下养护72h。
4 GB/T19250—2013
6.3.3 试件形状及数量见表4。
表4试件形状及数量
数量个 5 10 3 3 3 3 3 3 5
序号
项目
试件形状
拉伸性能撕裂强度低温弯折性不透水性加热伸缩率吸水率
符合GB/T528规定的哑铃1型符合GB/T529-2008规定的无割口直角形
2 3
100mm×25mm 150mm×150mm 300mmX30mm 50mmX50mm
5 6
热处理人工气候老化
7
定伸时老化
符合GB/T528规定的哑铃1型
120mm×30mm，处理后取出再裁取符合GB/T528
拉伸性能
热处理
规定的哑铃1型 100mmX25mm
8
低温弯折性拉伸性能
3
120mmX30mm，处理后取出再裁取符合GB/T528
5
碱处理
规定的哑铃1型 100mm×25mm
9
低温弯折性
3
120mm×30mm，处理后取出再裁取符合GB/T528
拉伸性能
5
10
酸处理
规定的哑铃1型 100mm×25mm
低温弯折性拉伸性能低温弯折性
3
120mm×30mm，处理后取出再裁取符合GB/T528
5
11
规定的哑铃1型 100mm×25mm 250mmX90mm 120mmX30mm
人工气候老化
3 10 3 3 1
12 13 14 15
燃烧性能硬度（邵AM) 耐磨性耐冲击性
100mm×100mm或$100mm
150mm×150mm
6.4外观
涂料搅拌后目测检查。 6.5固体含量 6.5.1试验步骤
将试样充分搅匀后，取10g士1g的试样倒人已干燥称量的直径65mm士5mm的培养皿（m。）中刮平，立即称量（m，），然后在标准试验条件下放置24h。再放人到120℃士2℃烘箱中，恒温3h，取出
5 ICS 91.120.30 Q 17
GB
中华人民共和国国家标准
GB/T19250—2013 代替GB/T19250·2003
聚氨酯防水涂料
Polyurethane waterproofing coating
2014-08-01实施
2013-11-27发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T192502013
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替GB/T19250--2003《聚氨酯防水涂料》。本标准与GB/T19250—2003相比，除编辑性
修改外主要技术变化如下：
修改了产品分类，将原标准中的I类和Ⅱ类产品合并为I型；新增了Ⅱ和Ⅲ型产品，Ⅱ型产品参考了高铁桥梁电缆沟防水层的要求，Ⅲ型产品参考了JISA6021标准中高强度型的要求（见第3章，2003年版的第3章）；修改了技术要求，将性能分为基本性能和可选性能，基本性能取消了原标准中潮湿基面粘结强度项目，增加了流平性、粘结强度、吸水率和燃烧性能检测项目，修改了技术指标（见表1和表2，2003年版的表1和表2）；修改了人工气候老化试验的时间，将原标准中720h延长至1000h（见表1，2003年版的表1)；增加了有害物质限量（见5.3）；
一—修改和增加了试验方法（见第6章，2003年版的第6章）；一增加了产品的应用领域的资料性附录（见附录A）。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会建筑防水材料分技术委员会（SAC/
TC195/SC1)归口。
本标准负责起草单位：中国建材检验认证集团苏州有限公司、建材工业技术监督研究中心、北京东方雨虹防水技术股份有限公司、广东科顺化工实业有限公司、深圳市卓宝科技股份有限公司、江苏凯伦建材股份有限公司。
本标准参加起草单位：北京建筑材料科学研究总院有限公司、上海市建筑科学研究院（集团)有限公司、深圳市建筑科学研究院、胜利油田大明新型建筑防水材料有限责任公司、新乡市日月防水技术有限公司、盘锦禹王防水建材集团有限公司、潍坊市宏源防水材料有限公司、大连峰文新材料科技发展有限公司、广州秀珀化工股份有限公司、上海隧道建筑防水材料有限公司、潍坊市宇虹防水材料（集团）有限公司、吴江月星建筑防水材料有限公司、青岛大洋灯塔防水有限公司、辽宁大禹防水科技发展有限公司、 北京建海中建国际防水材料有限公司、无锡市新区硕放特种防水建材广、保定市北方防水工程公司、唐山德生防水材料有限公司、北京普石防水材料有限公司、四川蜀羊防水材料有限公司、北京市建国伟业防水材料有限公司、浙江鲁班建筑防水有限公司、徐州卧牛山新型防水材料有限公司、上海汇丽涂料有限公司、潍坊市正泰防水材料有限公司、潍坊市黄河防水材料有限公司、浙江金汤建筑防水材料有限公司、上海润庭建筑防水工程技术有限公司、湖北永阳防水材料股份有限公司、北京世纪洪雨科技有限公司、杭州金屋防水材料有限公司、海城亿嘉达防水材料有限公司、河北强凌防水材料开发有限公司、北京市大禹王防水工程集团有限公司、湖北蓝盾之星科技股份有限公司。
本标准主要起草人：朱志远、杨斌、朱晓华、陈斌、李文超、蒋勤逸、王莹、段文锋、陈伟忠、管彦民、 钱林第、杜奎义、郑宪明、倪贵泉、卫向阳、史立彤、邓海燕、胡冲、姚双华。
本标准所代替标准的历次版本发布情况为：
GB/T19250-2003。
1 GB/T19250—2013
聚氨酯防水涂料
1范围
本标准规定了聚氨酯防水涂料（简称PU防水涂料）的分类、一般要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于工程防水用聚氨酯防水涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 528 8硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T529一2008硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T531.1-:2008 硫化橡胶或热塑性橡胶压人硬度试验方法 法第1部分：邵氏硬度计法（邵
尔硬度）
GB/T1768-2006 色漆和清漆 泰耐磨性的测定旋转橡胶砂轮法 GB/T8626—2007 建筑材料可燃性试验方法 GB/T16777--2008 建筑防水涂料试验方法 GB/T18244一2000建筑防水材料老化试验方法 GB18582室内装饰装修材料内墙涂料中有害物质限量 GB/T20624.2—2006 6色漆和清漆快速变形（耐冲击性）试验第2部分：落锤试验（小面积冲头） JC/T975—2005道桥用防水涂料 JC1066一2008建筑防水涂料中有害物质限量
5
3分类 3.1分类 3.1.1产品按组分分为单组分(S)和多组分（M)两种。 3.1.2产品按基本性能分为I型、IⅡI型和Ⅲ型（参见附录A)。 3.1.3产品按是否曝露使用分为外露(E)和非外露（N）。 3.1.4产品按有害物质限量分为A类和B类。 3.2标记
按产品名称、组分、基本性能、是否曝露、有害物质限量和标准号的顺序标记。 示例： A类Ⅲ型外露单组分聚氨酯防水涂料标记为：PU防水涂料SⅢEAGB/T19250一2013。
4一般要求
4
产品的生产和应用不应对人体、生物与环境造成有害的影响，所涉及与使用有关的安全与环保要
1 GB/T19250—2013
求，应符合我国的相关国家标准和规范的规定。
5技术要求
5.1外观
产品为均匀黏稠体，无凝胶、结块。 5.2 物理力学性能 5.2.1 基本性能
聚氨酯防水涂料基本性能应符合表1的规定。
表1基本性能
技术指标 I 85.0 92.0
序号
项目
I
I
单组分多组分
固体含量/%
>
2 表干时间/h 3 实时间/h
M Λ
12 24
流平性 5 拉伸强度/MPa 6 断裂伸长率/% 7 撕裂强度/（N/mm） 8 低温弯折性 9 不透水性 10 加热伸缩率/% 11 粘结强度/MPa 12 吸水率/%
4
20min时，无明显齿痕
> > >
6.00 450 30
2.00 500 15
2.0 50 0
-35℃，无裂纹 0.3MPa，120min，不透水
4.0~+1.0
>
1.0 5.0
加热老化人工气候老化拉伸强度保持率/% 断裂伸长率/% 低温弯折性拉伸强度保持率/%
无裂纹及变形无裂纹及变形 80~150
定伸时老化
13
热处理 (80℃,168h)
14
≥
450
400 30℃，无裂纹 80~150
: 30
碱处理
[0.1%NaOH+饱和 断裂伸长率/% > Ca(OH)2溶液，168hJ 低温弯折性
15
450
400 30℃，无裂纹
: 00
拉伸强度保持率/%
80~150 400 一30℃，无裂纹
酸处理
(2%H,SO，溶液， 断裂伸长率/% ≥
16
450
2:10
168 h)
低温弯折性
2 GB/T19250—2013
表1（续）
技术指标
序号
项目
Ⅱ 80~150 400
EI
I
拉伸强度保持率/% 断裂伸长率/% 低温弯折性
人工气候老化 (1 000 h)
M
450
17
200
30℃.无裂纹
B:-E(点火15s，燃烧20s，Fs≤150mm，
18 燃烧性能
无燃烧滴落物引燃滤纸）
*该项性能不适用于单组分和喷涂施工的产品。流平性时间也可根据工程要求和施工环境由供需双方商定并在订货合同与产品包装上明示。 。仅外露产品要求测定。
5.2.2 可选性能
聚氨酯防水涂料可选性能应符合表2的规定，根据产品应用的工程或环境条件由供需双方商定选用，并在订货合同与产品包装上明示。
表 2 可选性能
序号
项目
技术指标
应用的工程条件
硬度（邵AM)
M <
60 50 1.0 无裂纹
上人屋面、停车场等外露通行部位上人屋面、停车场等外露通行部位上人屋面、停车场等外露通行部位桥梁、桥面等动态变形部位
1
2 耐磨性（750g，500r)/mg
耐冲击性/kg*m 接缝动态变形能力/10000次
5.3 有害物质限量
聚氨酯防水涂料中有害物质含量应符合表3的规定。
表3 3有害物质限量
有害物质限量 A类
序号 1 2 3 4 5 蕙/(mg/kg) 6
项目
B类 200
≤ 50 1 M
挥发性有机化合物（VOC)/（g/L）苯/(mg/kg) 甲苯+乙苯+二甲苯/(g/kg）苯酚/（mg/kg)
200
1.0 100 10 200 3
5.0 100 10 200 7
l N <
蔡/(mg/kg) 游离TDI/（g/kg）
7
3 GB/T19250—2013
表3（续）
有害物质限量 A类
序号
项目
类
铅Pb 镉Cd 铬Cr 汞Hg
90 75 60 60
可溶性重金属/（mg/kg）：
8
：可选项目，由供需双方商定，
6试验方法
6.1标准试验条件
标准试验条件为：温度23℃土2℃，相对湿度（50士10）%。 6.2试验设备 6.2.1 拉力试验机：测量值在量程15%～85%之间，示值精度不低于1%，伸长范围大于500nm。 6.2.2 天平：精度0.1mg。 6.2.3 梳齿刮刀：见图1，宽250mm，齿深5mm、齿宽5mm。 6.2.4 低温冰柜：一40℃～0℃，精度士2℃。 6.2.5 电热鼓风干燥箱：不小于200℃，精度土2℃。 6.2.6 冲片机及符合GB/T528要求的哑铃1型裁刀、符合GB/T529一2008要求的直角撕至裁刀。 6.2.7 不透水仪：压力0MPa～0.4MPa，精度2.5级，三个七孔透水盘，内径92mm。 6.2.8 厚度计：接触面直径6mm，单位面积压力0.02MPa，分度值0.01mm。 6.2.9 半导体温度计：量程-40℃～30℃，精度0.1℃。 6.2.10 定伸保持器：能使试件标线间距离拉伸100%以上。 6.2.11 氙弧灯老化试验箱：符合GB/T18244一2000要求的氙弧灯老化试验箱。 6.2.12 硬度计：符合GB/T531.1—2008要求的AM型硬度计。 6.2.13 磨耗仪：符合GB/T1768一2006要求的旋转磨耗仪。 6.2.14 冲击仪：符合GB/T20624.2一2006要求的落锤冲击仪。 6.2.15 燃烧试验箱：符合GB/T8626-2007要求的燃烧试验箱。 6.3 试件制备 6.3.1在试件制备前，试样及所用试验器具应在标准试验条件下放置至少24h。 6.3.2在标准试验条件下称取所需的试样量，保证最终涂膜厚度1.5mm士0.2mm。
将放置后的试样混合均匀，不得加人稀释剂。若试样为多组分涂料，则按产品生产企业要求的配合比混合后在不混入气泡的情况下充分搅拌5min，静置2min，倒入模框中；也可按生产企业要求使用喷涂设备制备涂膜。模框不得翘曲且表面平滑，为便于脱模，涂覆前可用脱模剂。多组分试样--次涂覆到规定厚度，单组分试样分三次涂覆到规定厚度，试样也可按生产企业的要求次数涂覆（最多三：，每次间隔不超过24h），涂覆后间隔5min，轻轻刮去表面的气泡，最后一次将表面刮平。制备的涂膜任标准试验条件下养护96h，然后脱膜，涂膜翻面后继续在标准试验条件下养护72h。
4 GB/T19250—2013
6.3.3 试件形状及数量见表4。
表4试件形状及数量
数量个 5 10 3 3 3 3 3 3 5
序号
项目
试件形状
拉伸性能撕裂强度低温弯折性不透水性加热伸缩率吸水率
符合GB/T528规定的哑铃1型符合GB/T529-2008规定的无割口直角形
2 3
100mm×25mm 150mm×150mm 300mmX30mm 50mmX50mm
5 6
热处理人工气候老化
7
定伸时老化
符合GB/T528规定的哑铃1型
120mm×30mm，处理后取出再裁取符合GB/T528
拉伸性能
热处理
规定的哑铃1型 100mmX25mm
8
低温弯折性拉伸性能
3
120mmX30mm，处理后取出再裁取符合GB/T528
5
碱处理
规定的哑铃1型 100mm×25mm
9
低温弯折性
3
120mm×30mm，处理后取出再裁取符合GB/T528
拉伸性能
5
10
酸处理
规定的哑铃1型 100mm×25mm
低温弯折性拉伸性能低温弯折性
3
120mm×30mm，处理后取出再裁取符合GB/T528
5
11
规定的哑铃1型 100mm×25mm 250mmX90mm 120mmX30mm
人工气候老化
3 10 3 3 1
12 13 14 15
燃烧性能硬度（邵AM) 耐磨性耐冲击性
100mm×100mm或$100mm
150mm×150mm
6.4外观
涂料搅拌后目测检查。 6.5固体含量 6.5.1试验步骤
将试样充分搅匀后，取10g士1g的试样倒人已干燥称量的直径65mm士5mm的培养皿（m。）中刮平，立即称量（m，），然后在标准试验条件下放置24h。再放人到120℃士2℃烘箱中，恒温3h，取出
5
