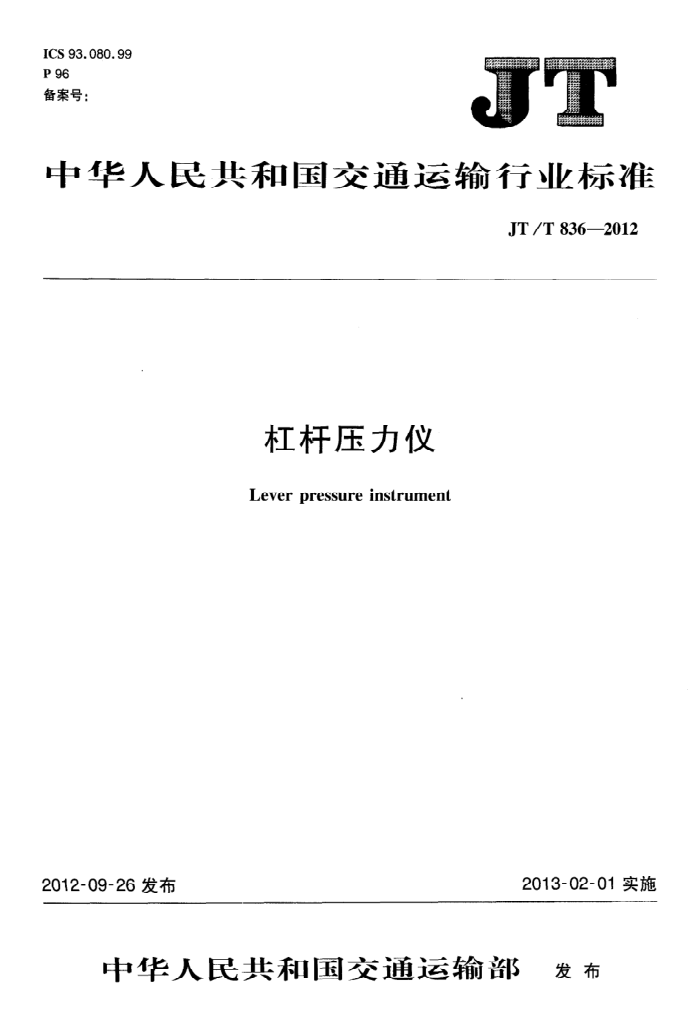

ICS 93.080.99 P 96 备案号：
中华人民共和国交通运输行业标准
JT /T 836—2012
杠杆压力仪 Lever pressure instrument
2012-09-26发布
2013-02-01实施
中华人民共和国交通运输部 发布 JT/T836--2012
目 次
前言
范围 2 规范性引用文件 3 术语与定义 4 产品分类、型号与结构 5 技术要求 6 试验方法 7 检验规则 8 标志、包装、运输和储存
1
4
- JT/T836—2012
前言
本标准按照GB/T1.1-一2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作
组提出并归口。
本标准起草单位：交通运输部公路科学研究院、西藏自治区交通公路勘察规划设计院。 本标准起草人：刘怡林、常成利、王安元、吴立坚、苏天明、武小平、徐开华。
Ⅱ JT/T836—2012
杠杆压力仪
1范围
本标准规定了公路土工试验用杠杆压力仪的术语和定义、分类、型号与结构、技术要求、试验方法、检验规则，以及标志、包装、运输和储存等内容。
本标准适用于公路土工试验用杠杆压力仪的生产和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 1219 指示表 GB/T 4167 1~5等码 GB/T16924 钢件的淬火与回火
3术语与定义
下列术语和定义适用于本文件。
3.1
杠杆压力仪leverpressureinstrument 在室内测定土回弹模量的仪器，所测指标用于表征土处于弹性变形阶段时在垂直荷载作用下抵抗竖
向变形的能力。 3.2
杠杆输出力值leveroutputforcevalue 在某一杠杆比下，对杠杆端点施加一力后，在其着力点所反映的力值。
4产品分类、型号与结构
4.1分类
杠杆压力仪的分类代号为：GCY。 杠杆压力仪按杠杆比的大小，分为：10:1和12:1两类（杠杆比值分别为10和12）。 杠杆压力仪按最大轴向压力的大小，分为：0.6MPa、1.2MPa和2.0MPa三类。
4.2型号
型号表示方法如下：
I JT/T836—2012
最大轴向压力，单位为兆帕（MPa）；杠杆比；产品类型代号：杠杆压力仪，GGY。
示例：杠杆比为10:1且最大轴向压力为2.0MPa的杠杆压力仪，表示为：GGY10—20
4.3结构 4.3.1结构组成
杠杆压力仪由调平装置、加压装置和测量装置组成，结构如图1所示
4
6
Wress
suoesru
7
证出通交
12
m T
H
说明： 1- 一调平磁码 2— 一千分表及 3— 一立柱；
水平杠杆水平气泡加压球座：底座气泡： 12 承载板
平脚螺加载架底座
一加压杆；
4
图1杠杆压力仪
4.3.2调平装置
2
调平装置包括底 座调平 装置和水平杠杆调平装置。其中，底座调平装置由底座气泡和调平脚螺丝组成；水平杠杆调平装置由调平 Z磁码和水平气泡组成。 4.3.3加压装置
2 euys
加压装置由底座、立柱 4.3.4.测量装置
、加压杆、加载架、加压球座和承载板组成
测量装置由千分表架和千分 表组成 5 技术要求
5.1外观 5.1.1 仪器表面应平整、光滑，不应有磕碰、划伤、表层脱落和锈蚀。 5.1.2水平杠杆应能调节水平，竖平面内可绕支点转动且转动应灵活，水平方向上不可自由转动和不应有弯曲；千分表架应能与立柱连接牢固，并垂直于立柱。 5.2承载板 5.2.1 承载板所用材料为钢材，表面应采用耐锈蚀处理。 2
