ICS13.060.25 P 41
CJ

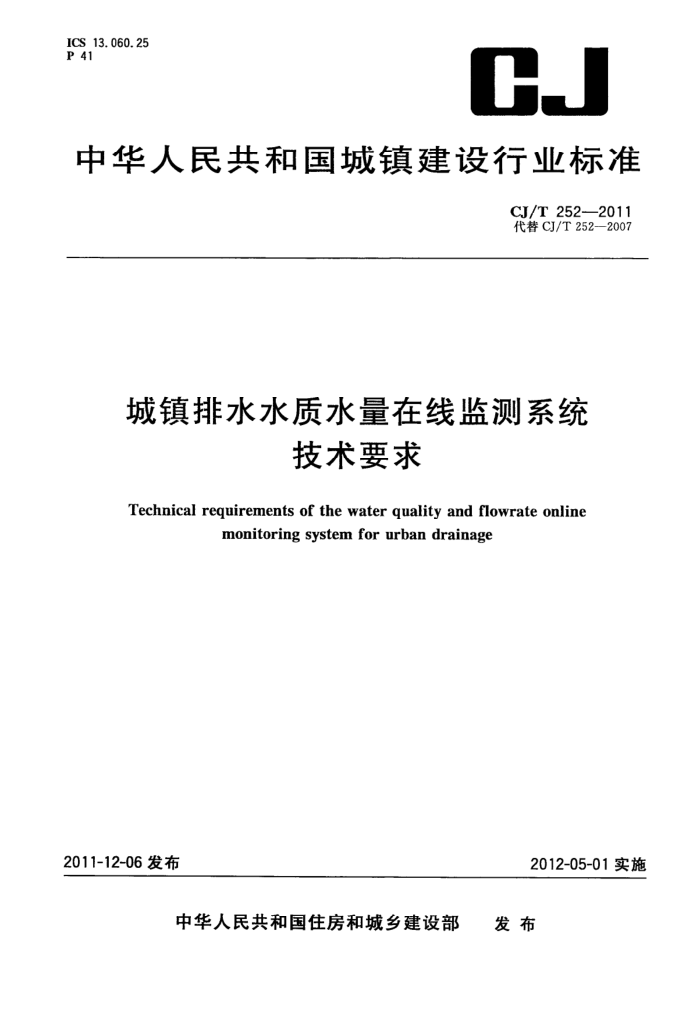

中华人民共和国城镇建设行业标准
CJ/T252—2011 代替CJ/T2522007
城镇排水水质水量在线监测系统
技术要求
Technical requirements of the water quality and flowrate online
monitoring system for urban drainage
2012-05-01实施
2011-12-06发布
中华人民共和国住房和城乡建设部 发布 CJ/T252—2011
目 次
前言 1范围 2规范性引用文件 3术语和定义 4 构成及功能系统的总体要求
2
3
5
6 抽取水样单元.
水样分配单元水质水量检测单元
5
7
L
8
9 数据采集存储与传输单元· 10 系统管理单元 11 系统辅助单元 12 系统运行环境 13 质量控制与质量保证附录A（资料性附录） 城镇排水水质水量在线监测系统构成图
13 14 15 15 16 18 CJ/T252-—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替CJ/T252—2007《城镇排水自动监测系统技术要求》。 本标准是对CJ/T252—2007《城镇排水自动监测系统技术要求》的修订，与CJ/T252-—2007相比
主要技术变化如下：
原标准名称《城镇排水自动监测系统技术要求》修改为《城镇排水水质水量在线监测系统技术要求》；修改了城镇排水水质水量在线监测系统的构成及功能（见1和4，2007版的1和4）；
一增加了“监测点”、“监测基站”、“自动分析仪”、“平均无故障连续运行时间”和“数据有效性”的
定义（见3）；删除了“重点排水户”的定义（见2007版的3.1.12）；
一删除了术语和定义中的代号（见2007版的3.2）；
增加了抽取水样单元的要求（见6）；一增加了水样分配单元的要求（见7）；修改了水质水量检测单元的要求（见8，2007版的4.6.2)；
删除了各类现场监测站仪器配置（见2007版的5.2)；删除了在线监测仪器中的可燃气体、有害气体监测仪（见2007版的6.5.13）；修改了数据采集存储与传输单元的要求（见9，2007版的4.5）；修改了系统管理单元的要求（见10，2007版的4.3和4.4)；增加了系统辅助单元的要求（见11)；
-
-增加了系统运行环境的要求（见12)；修改了质量控制与质量保证的要求（见13，2007版的7）。
一
-
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准起草单位：广州市城市排水监测站、南京市城市排水监测站、昆明市城市排水监测站、湖南力
合科技发展有限公司、广州市二次供水技术咨询服务中心、岛津国际贸易（上海)有限公司、北京市城市排水监测总站、天津市城市排水监测站、齐齐哈尔城市排水监测站、青岛市城市排水监测站、东莞市水质监测中心、珠海市水质监测中心、广州市污水治理有限责任公司、广州市京水水务有限公司、广东天瑞科技有限公司。
本标准主要起草人：李明、谈勇、林毅、洗慧婷、许正生、陈世飞、区威、曹建能、郑念耿、唐玉娣、殷晓玲、 何洁、张广胜、詹小波、孟庆强、梁小珊、柳枫、孙又良、时万新、叶承明、张宝树、韩宝连、武鹏昆、戴吉胜、 刘红涛、罗刚、张胜海、姚丽萍。
本标准于2007年首次发布，2011年第一次修订。
I CJ/T252—2011
城镇排水水质水量在线监测系统
技术要求
1范围
本标准规定了城镇排水水质水量在线监测系统的构成及功能、系统的总体要求、抽取水样单元、水样分配单元、水质水量检测单元、数据采集存储与传输单元、系统管理单元、系统辅助单元、系统运行环境和质量控制与质量保证等要求，
本标准适用于城镇排水水质水量在线监测系统的设计、设备选型、安装、调试等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB6920水质pH值的测定玻璃电极法 GB11893 水质 总磷的测定 钼酸铵分光光度法 GB 11894 水质 总氮的测定 碱性过硫酸钾消解紫外分光光度法 GB11914 水质化学需氧量的测定重铬酸盐法 GB/T17214.1工业过程测量和控制装置工作条件第1部分：气候 GB 50054 低压配电设计规范 GB50057 建筑物防雷设计规范 GB 50223 建筑工程抗震设防分类标准 GB 50343 建筑物电子信息系统防雷技术规范 CJ/T3008.5 城市排水流量堰槽测量棕准三角形剖面堰 HJ/T15 环境保护产品技术要求超声波明渠污水流量计 HJ/T 70 高氯废水化学需氧量的测定氯气校正法 HJ/T96 pH水质自动分析仪技术要求 HJ/T 101 氨氮水质自动分析仪技术要求 HJ/T102 总氮水质自动分析仪技术要求 HJ/T 103 总磷水质自动分析仪技术要求 HJ/T104 总有机碳（TOC)水质自动分析仪技术要求 HJ/T 191 紫外（UV)吸收水质自动在线监测技术要求 HJ/T212 污染源在线自动监控（监测）系统数据传输标准 HJ/T353 水污染源在线监测系统安装技术规范 HJ/T354 水污染源在线监测系统验收技术规范 HJ/T355 水污染源在线监测系统运行与考核技术规范 HJ/T356一2007水污染源在线监测系统数据有效性判别技术规范 HJ/T372 水质自动采样器技术要求及检测方法 HJ/T377 环境保护产品技术要求化学需氧量（CODc）水质在线自动监测仪 HJ 501 1水质 总有机碳的测定燃烧氧化-非分散红外吸收法
1 CJ/T 2522011
HJ535水质氮氮的测定纳氏试剂分光光度法 HJ536水质氨氮的测定水杨酸分光光度法 HJ537水质氨氮的测定蒸馏一中和滴定法
3术语和定义
下列术语和定义适用于本文件。
3. 1
监测点monitoringpoint 能够取得足够代表性水样的地点。
3. 2
监测基站 monitoringstation 在城镇排水设施监测点附近，用于安装和保护在线监测的自动分析仪、数据采集远程通讯设备及其
他附属设备的场所。 3.3
自动分析仪autoanalyzer 对监测指标具有自动分析和自动输出测量水质水量数据功能的仪器。
3. 4
水质自动采样器automaticwatersampler 由智能控制器、采样泵、采样瓶和分瓶装置等组成，可以设定程序按照时问、流量或外部触发命令采
集单独样品或复合样品的水样采集器。 3.5
平均无故障连续运行时间continuousoperationmeantimebetweenfailure 自动分析仪在校验期间的总运行时间(h)与发生故障次数(次)的比值。
3. 6
数据采集远程通讯设备thedataacquisitionandtelecommunicationequipment 安装在监测基站，可对水质、水量自动分析仪输出的信号进行自动采集、数据处理、数据存储、远程
通讯、短消息发送和对现场设备进行控制的设备。 3.7
数据采集传输仪datacollectionandtransmissioninstrument 采集各种类型监控仪器仪表的数据、完成数据存储及与监控中心数据通讯传输功能的工控机、嵌人
式可编程自动控制器(PAC)或可编程控制器等。 3. 8
定时通讯方式 timingcommunicationmode 由监控中心的计算机采用固定时间方式发出命令，由远程通讯设备响应，建立数据通讯的方式。
3. 9
随机通讯方式 randomcommunicationmode 由监控中心的计算机采用随机方式发出命令，由远程通讯设备响应，建立数据通讯的方式。
3. 10
实时通讯方式 real-timecommunicationmode 由计算机发出命令，在一定时间间隔内连续不断地通过远程通讯设备采集数据的方式；或由远程通
讯设备在一定时间间隔内主动向计算机（服务器）上传数据的方式。 2
