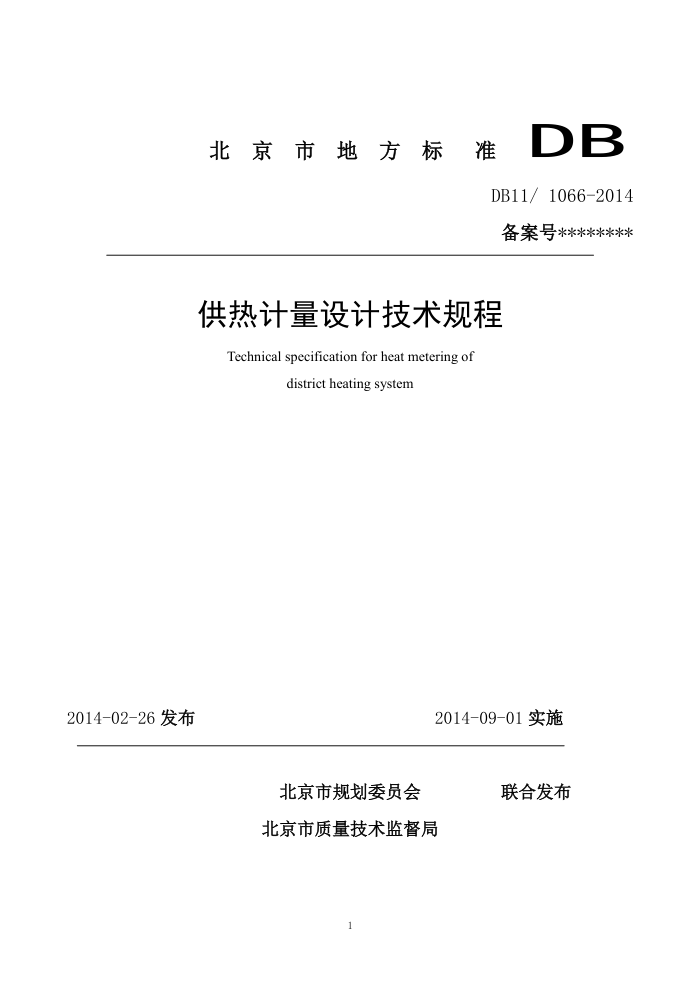

DB DB11/ 1066-2014 备案号********
北京市地方标准
供热计量设计技术规程 Technical specification for heat metering of
district heating system
2014-02-26发布
2014-09-01实施
北京市规划委员会北京市质量技术监督局
联合发布
1 前言
为加快北京市供热计量改革，推动建筑节能，在执行《新建集中供暖住宅分户热计量设计技术规程》DBJ01-605-2000和《供热计量技术规程》JGJ173-2009的基础上，按照北京市规划委员会、北京市市政市容管理委员会标准化工作计划和北京市质量技术监督局《关于印发2011年北京市地方标准制修订项目计划的通知》（京质监标发[2011]74号）要求，北京市建筑设计研究院有限公司经厂泛调查研究、总结工程经验，编制了北京市地方标准《供热计量设计技术规程》。
本规程的主要技术内容是：1总则、2术语、3基本规定、4供暖负荷计算、5热源和热力站设计、6室外供热系统设计、7室内供暖系统设计、8热计量。
本规程中第3.0.1条、第4.0.1条、第5.0.2条、第6.0.1条、第7.1.4条、第8.1.1 条、第8.2.1条为强制性条文，必须严格执行。
本规程由北京市规划委员会、北京市市政市容管理委员会归口管理，北京市建筑设计研究院有限公司负责具体条文的解释。
在实施过程中如发现需要修改和补充之处，请将意见和有关资料寄送至北京市建筑设计研究院有限公司绿色建筑研究所（地址：北京市西城区南礼士路62号，联系电话：88042132）。
主编单位：北京市建筑设计研究院有限公司参编单位：中国建筑科学研究院
北京金房暖通节能技术有限公司
主要起草人：孙敏生、万水娥、黄维、赫迎秋、孙作亮、丁琦、吴晓海、贺克瑾、王祎主要审查人员：（以姓氏拼音为序）
蔡敬琅、曹越、狄洪发、胡颐衡、石萍萍、严波、张立谦
2 目次
1 总 则 2 术 语.. 3 基本规定.
供暖负荷计算. 5 热源和热力站设计 6 室外供热系统设计
4
Y
室内供暖系统设计 7. 1 一般规定 7. 2 住宅建筑供暖系统设计 7. 3 公共建筑供暖系统设计热计量 8. 1 一般规定 8.2热源和热力站能量计量 8.3热量结算点热计量 8.4分户热计量
7
8
10 11 11 12 12 15 18 20 21 22
附录A 塑料管的选择
A.1管材特性和使用条件级别 A. 2 塑料管系列（S）值 A.3 塑料管公称壁厚
附录B1 住宅供暖系统图示附录C住宅入户装置及热分摊原理图示附录D热力入口装置图示，本规程用词说明引用标准名录
3 Contents
1 General provisions 2 Terms 3 Basic regulations. 4 Heating load calculation. 5 The design of heat source and heating station 6 Thedesign of outdoorheating system
The design of indoor heating system . 7.1 General Requirements 7. 2The design of residential building heating system 7.3The design of public building heating system Heatmetering . 8.1 General Requirements 8.2Energymetering of heat sourceand heating Station. 8.3Heat metering of heat settlement point 8.4 Heat metering in consumers
7
n
80
8
10 11 11 12 12 15 18
AppendixAThe selection of plasticpipe
A.1Pipe characteristics and level of service condition A.2 Series size of plastic pipe(S) A.3 Nominal tube thickness of plastic pipe
AppendixBThegraphicalrepresentationofhouseheatingsystem Appendix C Residential-home devices and thermal-sharing formula chart AppendixDThegraphical representationofconsumerheating inlet List of reference standards Explanation of items
20 21 22 1总则
1.0.1为推进北京市供热计量改革，实现集中供热系统热计量的要求，在保证供热质量的同时实现节能降耗，制定本规程。本规程制定的目的是为了对热计量及其相关节能技术在设计工作中的应用加以规范，做到技术先进、经济合理、安全适用和保证工程质量，
1.0.2本规程适用于北京地区新建和改扩建的民用建筑工程，也适用于既有建筑的节能改造工程。
1.0.3供热计量设计除应执行本规程外，尚应符合国家和北京市现行的有关强制性标准的规定。
2术语
2.0.1热量计量装置heatmeteringdevice
用于供热系统管理监测的热量测量装置、用于热量结算点计量热量的热量表，以及用于热分摊的所有仪表和设备的统称。
2.0.2热量测量装置heatmeasuringdevice
专指设于热源和热力站的热量表或其他可测量热量的装置。
2.0.3热量表heatmeter
用于测量及显示水流经热交换系统所释放或吸收热能量的仪表，由流量传感器、计算器和配对温度传感器等部件所组成。由部件组合而成时，称为组合式热量表；当部件组成不可分解的热量表时，称为整体式热量表。
2.0.4热量结算点heatsettlementsite
供热方和用热方之间通过热量表计量的热量值直接进行贸易结算的位置。
2.0.5分户热计量heatmeteringinconsumers
以住宅的户（套）为单位，以热分摊计量或热量表直接计量方式对每户的用热量进行的计量。
2.0.6热分摊heatallocation
在热量结算点内(通常为建筑物内)的各独立核算用户之间，通过设置在用户内的测量记录装置，确定每个用户的用热量占总热量的比例，进而计算出用户的热分摊量实现分户热计量的方式，
2.0.7一次水和二次水primarywaterandsecondarywater
在通过换热器间接供热的供暖系统中，热源侧的热媒循环水为一次水，用户侧的热媒循环水为二次水
对应的循环水泵则称为一次侧循环泵和二次侧循环泵，简称一次泵和二次泵。
2.0.8一级泵和二级泵primarypumpandsecondarypump
在热源直接供热的供暖系统中，热源侧的循环水泵为一级泵，外网或用户侧的循环水泵为二级泵。
1
