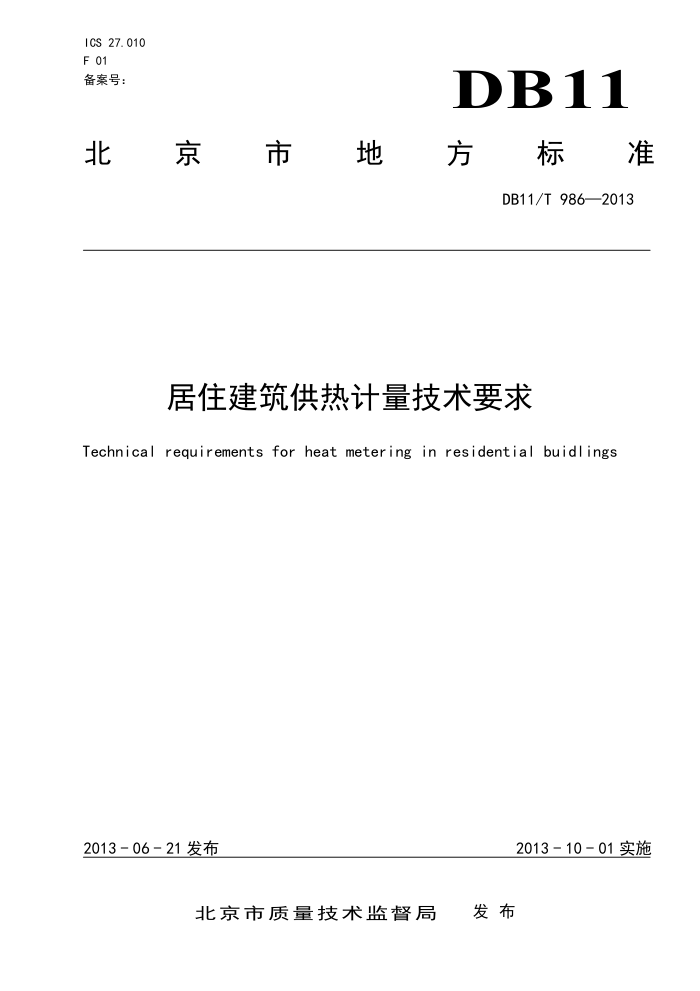

ICS 27.010 F 01 备案号：
DB11
北銀京銀市銀地 方 标准
DB11/T986—2013
居住建筑供热计量技术要求
Technical requirements for heat metering in residential buidlings
2013-06-21发布
2013-10-01实施
发布
北京市质量技术监督局 DB11/T 986—2013
前言
本标准按照GB/T1.1-2009给出的规则起草本标准由北京市市政市容管理委员会提出并归口。 本标准由北京市市政市容管理委员会组织实施。 本标准起草单位：中国建筑科学研究院、北京爱康环境技术有限责任公司、北京硕人时代科技有限
公司、石家庄工大科雅能源技术有限公司、北京中润环能技术有限公司、北京康易格瑞能源技术有限公司、北京依斯塔计量技术服务（北京）有限公司。
本标准主要起草人：黄维、赫迎秋、孙作亮、周磊、俞英鹤、戴斌文、齐承英、郭志军、刘通忠、 张杰、苟滨。
II DB11/T986—2013
居住建筑供热计量技术要求
1范围
本标准规定了居住建筑集中供暖系统中的供热计量技术的基本要求、节能技术、分户热计量、楼栋
热计量、热源或热力站计量和运行维护的要求。
本标准适用于在居住建筑中新建和改扩建的供热计量系统，公共建筑的供热计量可参考执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
采暖与空调系统水力平衡阀热量表户用计量仪表数据传输技术条件电子式热分配表散热器恒温控制阀流量温度法热分配装置技术条件通断时间面积法热计量装置技术条件供热计量技术规程
GB/T28636 CJ 128 CJ/T 188 CJ/T260 JG/T 195 JG/T332 JG/T 379 JGJ 173
3术语和定义
JGJ173界定的以及下列术语和定义适用于本文件。
3. 1
热分摊heatallocation 在热量结算点内（居住建筑以楼栋总热量为热量结算点）的各独立用户之间，通过设置测量记录装
置，测算出各个用户分摊热量的技术。
3. 2
热量计量装置heatmeteringdevice 用于供热系统管理监测的热量测量装置、用于热量结算点计量热量的热量表，以及用于热分摊的所
有仪表和设备的统称。 3. 3
室内系统heatingsysteminbuilding 自建筑物供暖管道入口起、至末端散热设备止的供暖系统。
3. 4
1 DB11/T 986—2013
户内系统householdsystem 分户独立的供暖系统中服务于每户（套）的水平供暖系统，包括每户的室外管井上的阀门、过滤器、
室内散热末端和计量温控设备。
4基本要求
4.1新建居住建筑应设置供热计量系统，既有居住建筑节能改造也应设置或完善供热计量系统。 4.2供热计量系统应包括热量计量装置、供热量调节和水力调控设备，以及室温自动控制设备。 4.3供热计量改造应保证室温能够达标，不应影响供热系统的安全运行。
5节能技术 5.1室温自控技术 5.1.1散热器恒温控制阀应符合JG/T195的要求。 5.1.2散热器恒温控制阀应具有带水带压清堵或更换阀芯的功能，应能在现场提供专用工具使用。 5.1.3垂直单管系统采用的低阻力恒温阀和通断时间面积法通断控制阀应符合以下要求：
一一DN15的阀门的最大流通能力不应小于2.3m/h；一DN20的阀门的最大流通能力不应小于3.5m/h；一一DN25的阀门的最大流通能力不应小于4.5m/h
5.2水力调控技术 5.2.1水泵调速装置应根据系统需求变化自动调节。 5.2.2水力平衡阀应符合GB/T28636的要求。 5.2.3水力平衡阀应配备有专用的智能仪表，应在调试期间现场使用。 5.2.4在新建或改造的供热系统运行初期，应对整个供热系统的管网水力平衡进行调试，并出具水力平衡调试报告。 5.3供热量调节技术
锅炉房或热力站应能根据用户需求变化自动调节供热量。
6分户热计量
6.1通断时间面积法热分摊技术 6.1.1通断时间面积法热分摊装置应符合JG/T379的要求， 6.1.2室温控制器应符合以下要求：
一一每个室温控制器应有唯一的ID号码，ID号码应由生产企业品牌和生产编号等信息组成；一一室温控制器的温度传感器应固定安装在户内统一位置，不应受家具遮挡和热源干扰而影响温度
2
