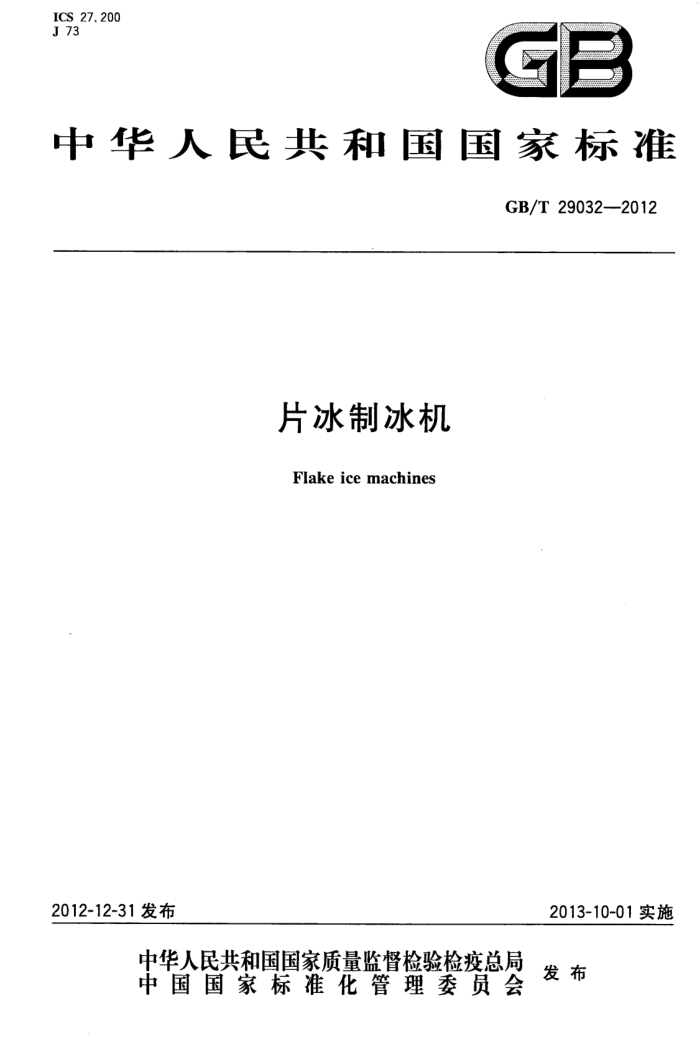

ICS 27.200 J 73
GE
中华人民共和国国家标准
GB/T 29032--2012
片冰制冰机
Flake ice machines
2012-12-31 发布
2013-10-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 29032-2012
前言
本标准按 GB/T 1.1--2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会(SAC/TC 238)归口。 本标准负责起草单位：福建雪人股份有限公司、合肥通用机械研究院、合肥天鹅制冷科技有限公司、
浙江中广电器有限公司。
本标准参加起草单位：烟台冰轮股份有限公司、福州大学。 本标准主要起草人：林汝捷、范明升、潘莉、金从卓、朱建军、于志强、李学来、魏德强。
一 GB/T 29032--2012
风冷冷凝机组型水冷冷凝机组型蒸发冷冷凝机组型
4.1.2按制冷剂的类型分为
一氨型 —卤代烃型
4.2型号
片冰机的型号编制方法参见附录 A。 4.3基本参数 4.3.1片冰机的电源的额定电压为单相交流 220V或三相交流 380 V,额定频率为 50 Hz。 4.3.2片冰机的正常工作范围按表1的规定。
表 1片冰机正常工作范围
项目环境温度/℃ 制冰进水温度/℃
正常工作范围
5～43 5～30 150～500 ±10%
制冰进水压力（表压)/kPa
额定电压偏差额定频率偏差/Hz
±1
4.3.3试验工况
片冰机的试验工况按表2的规定。
表 2 试验工况
单位为摄氏度
试验条件
名义工况 高温运行工况 低温运行工况 32
变工况 5~ 43
凝露工况
干球温度
43
5
32 27 16 I
环境空气状态 湿球温度b 制冰进水温度冷凝器进水温度冷凝器出水温度d 制冷剂蒸发温度制冰进水压力(表压)/kPa 出冰温度
24 20 30 35 -23
30 36
5～30 20~36
5 20
.
150~~500 Λ13
。只适用于风冷冷凝机组型和蒸发冷冷凝机组型片冰机，其他机组型式的按一般的室内空气状态。 b 只适用于蒸发冷冷凝机组型片冰机。 只适用于水冷冷凝机组型和蒸发冷冷凝机组型片冰机。 d只适用于水冷冷凝机组型片冰机。 。冷却水的流量按名义工况流量。 只适用于无压缩冷凝机组型。
2 GB/T 29032-2012
5要求
5. 1 一般要求
片冰机应按规定程序批准的图样和技术文件制造，或根据供需双方的补充协议要求制造。 5.2　外观 5.2.1片冰机的黑色金属制件表面应进行防锈蚀处理。不锈钢制件表面应呈金属本色，外壳应无明显擦伤和划痕。 5.2.2片冰机的金属电镀件表面应光滑、色泽均匀，不应有剥落、露底、针孔，不应有明显的花斑和划伤等缺陷。 5.2.3涂装件涂层表面应平整、涂层均匀、色泽一致,不应有明显的气泡、流痕、漏涂等缺陷。 5.2.4塑料件表面应平整、色泽均匀，不应有裂痕、气泡和明显缩孔等缺陷。 5.3保温层 5.3.1片冰机的保温层应有良好的隔热性能，且无毒、无异味和难燃。 5.3.2片冰机的保温层不应有明显的收缩和变形。 5.4零部件 5.4.1制冷压缩冷凝机组及制冷系统零、部件应符合相应标准的规定。 5.4.2各零部件的连接应牢固可靠，管路与零部件不应有相互摩擦和碰撞。 5.4.3水泵的流量和扬程应保证片冰机的正常工作。 5.4.4压力容器应按NB/T 47012进行设计、制造、检验与验收。 5.5　水质要求
水源水质指标不应低于GB50050的规定。 5.6性能要求 5.6.1片冰质量
片冰应为无色或乳白色、半透明或不透明、无碎末、坚硬，形状为不规则的鳞片形，应无明显杂质；片冰尺寸宜为：:厚度为 1.2 mm～2 mm;长度、宽度均为10 mm～50 mma 5.6.2制冷系统密封性能
片冰机制冷系统应密封，每个泄漏点制冷剂泄漏量应不大于14g/a。 5.6.3水系统密封性能
制冰用水的流通回路各部分应无渗水现象。进水浮球阀应启闭灵活可靠，关闭时不应泄漏。 5.6.4运转
片冰机应能正常运行，其出冰口应无连续滴水现象。 5.6.5制冰量
在名义工况下，片冰机制冰量应不小于制造厂明示值的95%。 5.6.6耗电重
在名义工况下，片冰机耗电量应不大于制造厂明示值的110%且应不大于表3中规定的值。
3 GB/T 29032—2012
表3各型式片冰机名义耗电量
单位为千瓦小时每吨
单套名义产冰量
无冷凝机组型
蒸发式冷凝机组型
风冷冷凝机组型
水冷冷凝机组型
t/d ≥0.5~1. 6 >1.6~3 >3~10 >10～30 >30~60
7 4
99 92 89 87
72 73 78
2
80 82
1
5.6.7噪声
在名义工况下，片冰机的噪声值应不大于制造厂的明示值。 5.6.8 高温运行制冰
在高温运行制冰时，应满足： a）整个过程正常运行; b）连续运行时，电机过载保护装置和其他保护装置工作正常。
5. 6. 9 低温运行制冰
片冰机在低温运行制冰时应能正常运行。 5. 6. 10 变汇况性能
在变工况条件下，片冰机应能正常运行，应绘制变工况性能曲线图或表。 5.6.11 凝
在正常运行中片冰机壳体外表不应出现流水级凝露。 5.7 安全要:求 5.7.1片冰机的安全要求应符合按 GB/T 25131 的规定。 5.7.2片冰机应在明显的部位设置永久性安全标识（如接地标识、警告标识等）。 5.7.3片冰机的电器元件的选择以及电器安装、布线应符合GB5226.1的要求。 5.8涂漆件的漆膜附着力
/
片冰机涂漆件漆膜脱落的格数比应不大于15%。
6 试验方法
6.1试验条件 6. 1. 1 试验工况
片冰机试验工况按表2的规定。 6. 1.2 试验室的要求
试验室的要求如下：
4 GB/T 29032—2012
a) 试验室应能建立试验所需的工况，其工况参数的允差应符合表5的规定； b）试验过程中片冰机周围的空气流动且流速应不大于 0.5 m/s。
6.1.3仪器仪表
试验用仪器、仪表的型式及准确度应符合表4的规定。
表 4仪器、仪表的型式及精度
类别温度测量仪表
型式
准确度环境温度±0.5℃ 水温±0.3℃ 0.5级精度
水银玻璃温度计，电阻温度计，热电偶
指示式积算式
电量测量仪表
1.0级精度测定质量的士1.0% 测定经过时间的士0.2%
质量测量仪表时间测量仪表
秒表
噪声
I级
6. 1.4 读数允许差 6.1.4.1片冰机进行名义制冰量试验时，试验工况各参数的读数允许差应符合表5的规定。
表 5制冰量试验的读数允差
项目环境温度水温电压频率
各读数对额定工况的最大偏差
读数的平均值对额定工况的偏差
±0.6℃ ±0.3℃ ±1.0% ±1. 0%
±1.0℃ ±0.5℃ ±2. 0% ±2. 0%
6. 1. 4.2 片冰机进行除制冰量外的其他性能试验时，试验工况各参数读数允差应符合表6的规定。
表 6 性能试验读数允差
试验工况名义工况
测量值环境温度水温环境温度水温环境温度水温环境温度水温
读数与额定值的最大允许偏差
±2.0℃ ±1.0℃ ±2. 0 ℃ ±1.0℃ ±2.0 ℃ ±1.0℃ ±2.0℃ ±1.0℃
高温运行工况
低温运行工况
其他运行工况
5 GB/T 29032--2012
6.2试验的--般要求 6.2.1片冰机所有的试验，均应按铭牌上的额定电压和额定频率进行。 6.2.2片冰机连接应按各试验具体要求进行，连接应与制造厂要求相符。 6.3试验方法 6.3.1 制冷系统密封性
机组在组装完毕以后，可采用如下试验方法之一进行试验： a）制冷系统注人干燥空气或氮气进行气密性试验;试验压力应在设计工作压力的 1.1～1.15倍
下，采用发泡水检漏，应无气泡。
b）制冷系统在正常的制冷剂充灌量下,使用电子卤素检漏仪进行检漏。 6.3.2水系统密封性
接通水源，水压取两倍于最大进口压力或1200kPa中的较大者，持续通水 5 min，检查片冰机水流
通回路(包括进水管路)各部分的密封性及进水浮球阀的关闭密封性。 6.3.3运转
片冰机在表2规定的工况条件范围内的某一工况连续运行 4 h以上，各部件应能正常工作。检查安全保护装置:的灵敏度和可靠性，相应温度、冰满、缺水等功能的保护装置动作是否正常。 6.3.4制冰遣
片冰机在表2规定的某一工况下连续运行达到稳定状态后（开机正常制冰 1 h后》，在测量时间内 (测量时间应不少于15 min），用水密容器盛取所制出的片冰,并测量出冰的质量。按式（1)计算出制冰量：
G= MX3 600 X24
(1)
1 000 × T
式中： G一—制冰量,单位为吨每天(t/d); M一一测量时间内制出的冰质量,单位为千克(kg); T——测量时间,单位为秒(s)。 注：按表2规定的名义工况进行上述试验所测得的制冰量即为名义制冰量。
6.3.5耗电
在6.3.4制冰量试验的同时，测出测量时间内片冰机的耗电量。按式(2)计算出片冰机每制取1吨冰的耗电量：
E=1 000×M
R
(2)
式中: E一——某一工况下片冰机每制取1吨冰的耗电量，单位为千瓦小时每吨（kW·h/t）： P 测量时间内片冰机上所有耗电设备的耗电量之和（水冷冷凝机组型片冰机的耗电量不包含
冷却水系统的耗电量),单位为千瓦小时(kW·h);
