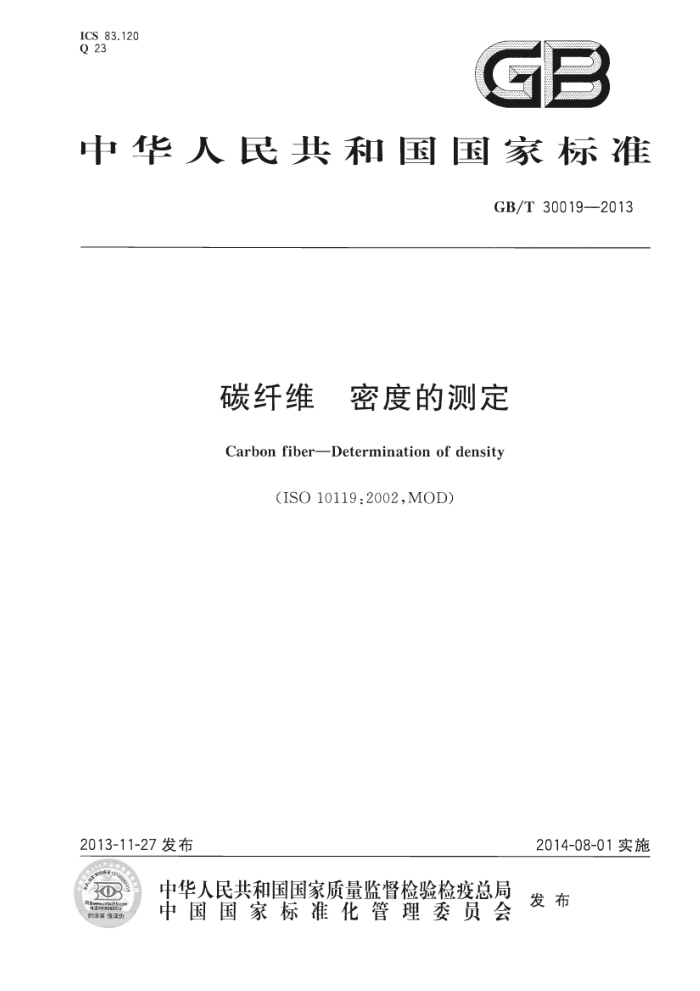

ICS 83.120 Q 23
GE
中华人民共和国国家标准
GB/T30019—2013
碳纤维 密度的测定
CarbonfiberDetermination of density
(ISO10119:2002,MOD)
2014-08-01实施
2013-11-27发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
O
发布 GB/T30019—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO10119：2002《碳纤维 密度的测定》。 本标准与ISO10119：2002的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T2918代替了ISO291（见第5章）； ·用等同采用国际标准的GB/T15223代替了ISO1675（见6.1.4.2）； ·用修改采用国际标准的GB/T29761代替了ISO10548（见第4章）；增加了6.1.3中试样的取样质量和取样长度，明确取样量以提高标准的可操作性；增加了6.2.3中试样的取样长度，给出了除取样质量外的另一种取样方法，更具操作性；增加了6.3.3中试样的取样长度，给出了除取样质量外的另一种取样方法，更具操作性。
本标准做了下列编辑性修改：
增加了附录B（资料性附录)“精密度”，给出了方法B和方法C的精密度。 本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本标准起草单位：南京玻璃纤维研究设计院有限公司、哈尔滨玻璃钢研究院、安徽佳力奇航天碳纤
维有限公司、国家玻璃纤维产品质量监督检验中心、威海拓展纤维有限公司。
本标准主要起草人：师卓、王玉梅、方允伟、马丹、徐琪、黄英、梁禹鑫、李书乡、王宝瑞、丁新静。
I GB/T30019—2013
碳纤维 密度的测定
1范围
本标准规定了三种测定碳纤维纱线密度的试验方法，分别为：
方法A：液体置换法；一方法B：浮沉法；一方法C：密度梯度柱法。 方法C为仲裁的方法。 本标准适用于连续碳纤维纱和定长碳纤维纱。
-
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2918塑料试样状态调节和试验的标准环境（GB/T2918—1998,idtISO291：1997) GB/T15223 塑料液体树脂用比重瓶法测定密度（GB/T15223—2008，ISO1675：1985，IDT） GB/T29761 碳纤维 浸润剂含量的测定（GB/T29761—2013，ISO10548：2002，MOD）
3术语和定义
下列术语和定义适用于本文件。
3. 1
密度density 在规定温度下单位体积物质的质量，单位为g/cm或kg/m。推荐温度为23℃。
4试样
除非另有商定，试样应去除浸润剂。去除浸润剂可采用GB/T29761中规定的索氏萃取法、硫酸和双氧水混合溶液消解法、高温分解法。若供需双方同意，也可采用含浸润剂的试样测试。当浸润剂含量很低时，含浸润剂试样的密度与去除浸润剂试样的密度可视为是一致的。
5状态调节
试验前，试样应在GB/T2918规定的温湿度条件下进行状态调节，并在相同的温湿度条件下进行
测试。首选条件为温度23℃士2℃，相对湿度50%士10%。
1 GB/T30019—2013
6.1.4.2 在试验温度下按GB/T15223规定的方法，用比重瓶或比重计（6.1.2.3）测定浸渍液体 (6.1.2.7)的精确密度。 6.1.4.3在空气中称取试样质量，精确至0.1mg（w；）。如果使用悬线或试样架称取试样，则应在总质量中减去悬线或试样架的质量。 6.1.4.4如图2所示，将试样浸入装有浸渍液体的烧杯中，通过搅动或挤压排除气泡，待平衡几秒钟后称取试样质量，精确至0.1mg（w2）。
注1：主要的误差来源为：
a) 称取浸人液体中的试样质量时，表面附着气泡； b) 试样或悬线的表面张力影响；
浸渍液和空气的温度差异引起的液体对流。
c)
注2：可以用真空泵（6.1.2.5)或超声波装置（6.1.2.6)排除气泡。
F
9
10
25
F
说明：
天平；框架；
烧杯垫；天平；悬线吊钩；悬线；图2 液体置换法测定密度示意图
试样； 10- 支座。
1- 2-
5- 6 7 8
9-
3- 悬线；
烧杯；
4
6.1.5 结果表示
按式(1)计算温度下的密度：
W, W,-W2
X PL
·(1 )
Pe=
式中： Pe 碳纤维纱线密度，单位为克每立方厘米（g/cm3）： PL 浸渍液体密度，单位为克每立方厘米（g/cm）；
3
