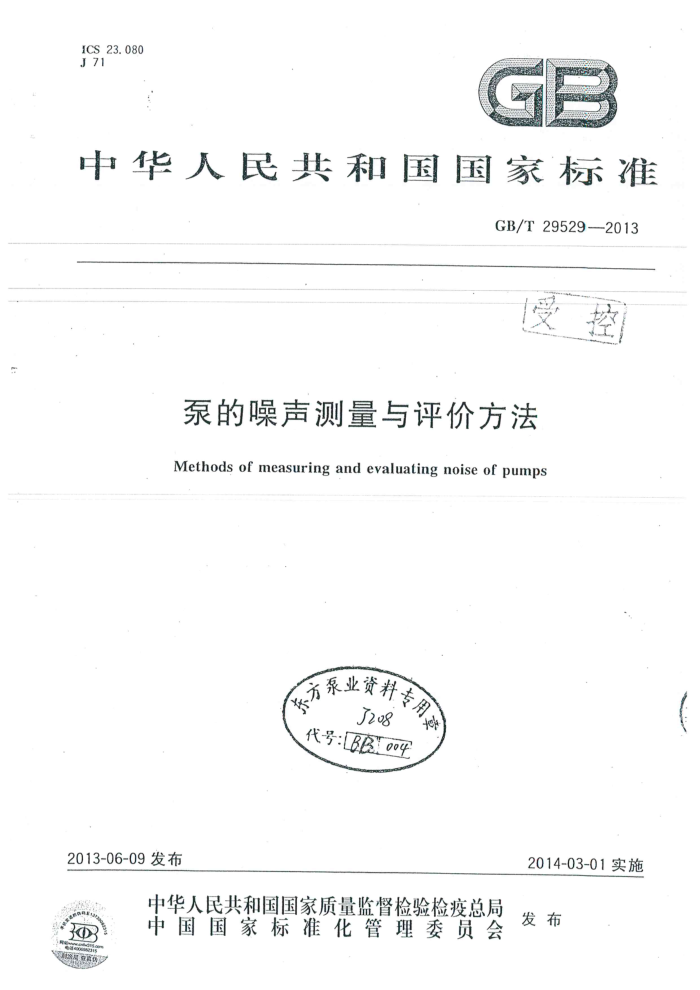

中华人民共和国国家标准
GB/T295292013
受控
泵的噪声测量与评价方法 Methods of measuring and evaluating noise of pumps
东聚业资料专用
A
J208 Jo
代号：LBB004
2013-06-09发布
2014-03-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布
D GB/T29529—2013
目 次
前言
Ⅱl
范围
2规范性引用文件 3术语和定义
测试环境要求测量仪器泵的安装和工作条件声压级的测量 A计权表面声压级和A计权声功率的计算泵的声压级测定方法
7
O
7
X
9
10泵的噪声级别评价方法附录A（规范性附录） 声学环境鉴定方法附录B（规范性附录） 半球测量表面上的传声器阵列附录C（规范性附录） 平行六面体测量表面上的传声器位置附录D（规范性附录） 测量不确定度· 附录E（资料性附录） 脉冲噪声检测指南附录F（资料性附录) 测量记录和测试报告的格式参考文献
16 9 22
28
29
30
32 GB/T29529—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211)归口。 本标准起草单位：沈阳水泵研究所、上海凯泉泵业（集团)有限公司、淄博华成泵业有限公司、山东颜
山泵业有限公司、博山精工泵业有限公司、上海电力修造总厂有限公司、浙江新界泵业股份有限公司、上海凯士比泵有限公司、上海东方泵业（集团）有限公司。
本标准主要起草人：陶洁宇、卢熙宁、王立磊、王磊、李娟、郑昱、许敏田、潘再兵、刘卫伟、李春梅、 王世民。 GB/T29529—2013
泵的噪声测量与评价方法
1范围
本标准规定了在包络泵的测量表面上测量声压级的环境要求、测量仪器、泵的安装和工作条件、表面声压级的测量和声功率级的计算以及泵的噪声级别评价方法
本标准适用于除潜液泵、往复泵以外的各种型式、电动机驱动的、工作介质为液体的泵或泵的机组。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB3102.7 声学的量和单位 GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB/T3785.1—2010 电声学声级计第1部分：规范 GB/T6882一2008声学声压法测定噪声源声功率级消声室和半消声室精密法 GB/T7021 离心泵名词术语 GB/T14259 声学关于空气噪声的测量及其对人影响的评价的标准的指南 GB/T14573.2 声学确定和检验机器设备规定的噪声辐射值的统计学方法第二部分：单台机
器标牌值的确定和检验方法
GB/T14573.4声学确定和检验机器设备规定的噪声辐射值的统计学方法第四部分：成批机器标牌值的确定和检验方法
3术语和定义
GB3102.7、GB/T7021和GB/T14259界定的以及下列术语和定义适用于本文件。
3.1
时间平均声压级 time-averagedsoundpressurelevel L peq.T 一个连续稳态的声压级，在测量时间间隔T内，它与随时间变化的被测声有相同的均方声压，也称
等效声压级。
时间平均声压级按式(1)计算：
L peg.T = 10 Ig 100.1 p() dt
10 [a]
(1)
式中： T - 测量时间间隔，单位为秒（s）； p瞬时声压，单位为帕(Pa)； Po- 一基准声压（20μPa）。 注：时间平均声压级一般为A计权，用LAn.T表示。 GB/T29529-2013 3.2
单次事件声压级 吸single-eventsoundpressurelevel L po.Is 规定时间性间隔T(或规定的测量时间T)上独立单发事件的时间积分声压级，T。标准化到1s
单次事件声压级按式(2)计算：
Lpo.1s=101g 1p()d
F
b。
L peq.T+10 1g
(2)
式中： T : 测量时间间隔，单位为私（s) T。 一基准持续时间（1
瞬时声压，单险为帕(pa)； po 基准声压20μPa
p
3.3
表面声压级 surfacesou 测量表面服有传 器位
低K，和环障修正K2，通
常用dB为单 3.4
测量表面 measurement 包络声源 ，面积为S，测
其上的
想的 表面，
面终止于一个多个反射
面上。 3.5
测试的频睾范 frequene rangeort 指包括中心频率款25Hz OO
3.6
基准体 refere encebo 恰好包络声源且止于个或多个反射面上的最小矩形平行六面体假想表面特性声源尺寸characteristicsourceadimension do 由基准体和其在邻接反射面内的虚像所形成的箱体对有线长度的一半。
3.7
3.8
测量距离 measurement distance d 基准体与箱形测量表面之间的垂直距离。
3.9
测量半径 measurement radius r 半球测量表面的半径。
3.10
背景噪声backgroundnoise 来自被测声源以外所有的其他声源的噪声。 2 GB/T29529—-2013
3.11
背景噪声修正backgroundnoisecorrection K, 由背景噪声对表面声压级的影响而引入一个修正项。K，与频率有关，在A计权情况下用KIA
表示。 3.12
环境修正environmentalcorrection K2 由声反射或声吸收对表面声压级的影响而引人一个修正项。K，与频率有关，在A计权情况下用
K2A表示。 3.13
脉冲噪声指数（脉冲性）impulsivenoiseindex（impulsiveness）用以对声源辐射的噪声进行“脉冲”定性的一个量，通常用dB为单位。
4测试环境要求
4.1 测试环境
噪声测试环境应满足以下条件之一
试泵现场；车间试验基地；符合声学测量方法的特殊条件。
4.2测试环境合适性评判标准
环境修正K2A应不大于7dB。若不能满足上述条件时，应将测量结果进行修正，修正方法见附录A。 4.3，背景噪声
在传声器位置上平均后的背景噪声A计权声压级应当至少比被测声压级低3dB。 4.4噪声的影响
在需要测定泵声源的声功率级时应考虑电动机、阀门和管路的噪声影响，必要时应对其采取隔声 (如隔声罩)等降低影响的措施。
5测量仪器
5.1基本要求
包括传声器的电缆在内的仪器系统的准确度应当符合GB/T3785.1一2010中2型的规定。 5.2校准
每次测量前后，应当用准确度优于士0.3dB的声校准器在测试的频率范围内的一个或多个频率点上对整个测量系统进行校准。声校准器和测量系统应当经过计量检定合格且在检定有效期内。 5.3传声器风罩
在室外测量时，宜使用风罩以保证仪器的测量准确度不受风的影响。 GB/T29529—2013
6泵的安装和工作条件 6.1安装
在安装泵和试验设备时应注意： a）在试验室测量时，应考虑出口节流阀对噪声测量的影响，优先使用低噪声节流装置； b）吸人和排出管路噪声过大时，应采取降低噪声影响的措施； c） 减少来自其他试验设备的噪声影响，测量时电动机和传动部件可临时屏蔽； d）应用抗振技术。
6.2工作条件 6.2.1在测量离心泵、混流泵、轴流泵等叶片泵的噪声时，应在规定转速（允许偏差士5%）、规定流量下进行。在测量齿轮泵、滑片泵、螺杆泵等容积泵（往复泵除外)噪声时，应在规定转速（允许偏差土5%）、 规定压力下进行。 6.2.2泵输送液体应符合有关的产品标准要求。 6.2.3噪声测量时，泵在额定工况下可用汽蚀余量应大于必需汽蚀余量
注：在车间试验基地进行的试验可不作为合同最终验收值。因为泵机组周围的设备的回声可能会对测量产生
影响。
7 声压级的测量 7.1测量表面的选择
在测量表面上定位传声器位置时，应设定基准体。设定基准体时，声源凸出但不辐射重要声能量的单元可不予考虑。本标准的基准体包含泵或泵机组和泵的法兰，不包含泵机组的管路、泵的管路及传动部件和电动机以及不能造成声源的部件。
被测声源的位置、测量表面和传声器位置由坐标系统设定。坐标系统的X轴和Y轴位于地面上，并与基准体的长和宽平行，特定声源尺寸d。如图1所示。
说明： d=/,"+,+l,? c）三个反射平面上的基准体
说明： d。=/l,/2)*+1,*+1,
说明： d。=/(1,/2)*+(lz/2)2+1, a）一个反射平面上的基准体
b）两个反射平面上的基准体
图1 基准体和特性声源尺寸d。与坐标系统原点Q关系示例
测量表面可使用下面两种形状： a）半径为r的半球形或局部半球形表面； 4
