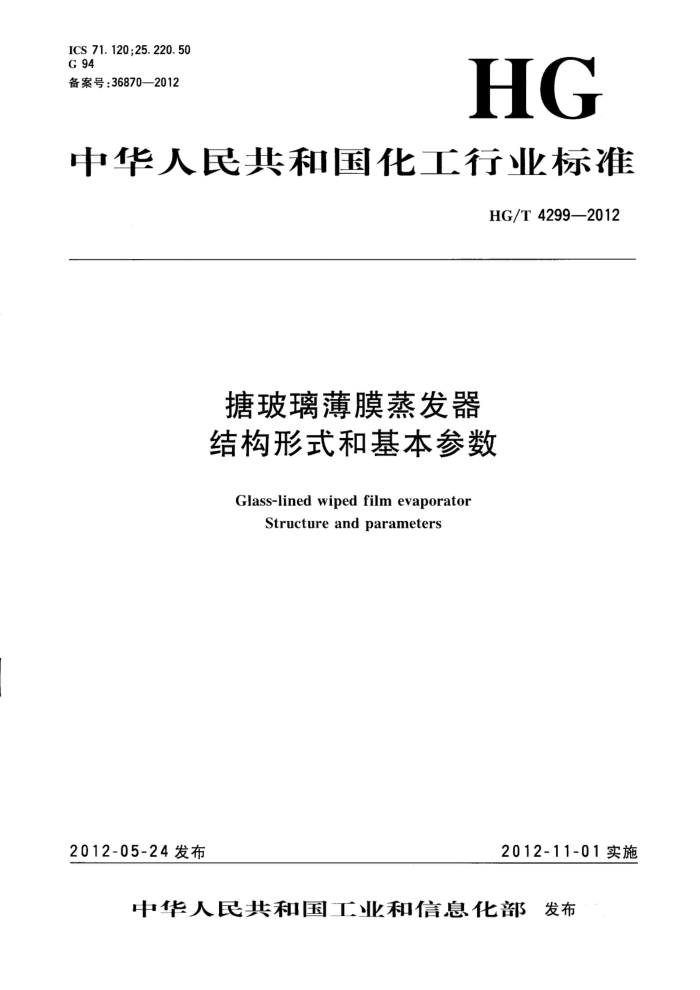

ICS 71.120;25.220.50 G 94 备案号：36870—2012
HG
中华人民共和国化工行业标准
HG/T4299—2012
塘玻璃薄膜蒸发器结构形式和基本参数
Glass-lined wiped film evaporator
Structure and parameters
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部 发布 HG/T 4299—2012
前 言
本标准按照GB/T1.1-2009给出的规则起草本标准由中国石油和化学工业联合会提出。 本标准由全国糖玻璃设备标准化技术委员会归口。 本标准起草单位：南京氟源化工管道设备有限公司。 本标准主要起草人：王纯星、吕小牛、何耀煌。 HG/T4299—2012
糖玻璃薄膜蒸发器结构形式和基本参数
1范围
本标准规定了糖玻璃薄膜蒸发器的型式、基本参数、主要尺寸和要求，以及铭牌、出文件及包装
运输。
本标准适用于器内设计压力大于一0.1MPa、小于等于0.25MPa，夹套内设计压力小于等于 0.6MPa，设计温度小于200℃，由刮片强制成膜的降膜式塘玻璃薄膜蒸发器。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB25025 据玻璃设备技术条件 HG/T2049 塘玻璃设备高颈法兰 HG/T2054 塘玻璃设备卡子 HG/T2057 塘玻璃搅拌容器用机械密封 HG/T 2143 塘玻璃设备管口 HG/T 2144 塘玻璃设备视镜 JB/T4712.3 容器支座第3部分 耳式支座 JB/T4746 钢制压力容器用封头
3 术语和定义
下列术语和定义适用于本文件。
3. 1
塘玻璃薄膜蒸发器glass-linedwipedfilmevaporator 由蒸发筒体、分离筒、下筒体、分散盘、刮片组装而成的塘玻璃薄膜蒸发器。
4型式、基本参数及主要尺寸 4.1塘玻璃薄膜蒸发器型式、基本参数及主要尺寸见图1、表1、表2及表3。
1 HG/T4299-—2012
10
ID ID
-
L g2
00 e:(4)
51
270°g
190
1.35
225°
e;(3) 180°
图1 糖玻璃薄膜蒸发器
9 HG/T4299—2012
表1 塘玻璃薄膜蒸发器明细
件号 1 2 3 4 15) 6 7 8 9 10 11 12 13 14 15
名称下简体 M20放气孔卡子AM16 刮片总成蒸发筒体耳式支座(B型)
数量 1 符合GB25025要求 3
备注塘玻璃一
标准号
材料
组合件组合件组合件
HG/T 2054
塘玻璃/PTFE
1 1 4
符合GB25025要求
携玻璃 Q235-B垫板
Q235-A/B 聚四氟乙烯组合件
JB/T 4712.3
分散盘视镜分离筒投料管减速机支座机械密封减速机支架减速机测温管
-
-
2 1 1 1 1 1
HG/T 2144
携玻璃
符合GB25025要求
聚四氟乙烯组合件组合件组合件组合件组合件
一一
一
HG/T 2057
1
携玻璃
一
表 2 管口公称直径
单位为毫米用途搅拌口测温口投料口蒸发口
管口 WFE-1.0 WFE-2.0 WFE-3.0 WFE-4. 0 WFE-5.0 WFE-6. 0 标准号
125 125 125 125 125 123 HG/T 2143 55 65 65 65 63 65 HG T 2113 55
a b: b: c C e2 fif? 40 g1~g2 40 h
65 55 65 55 HG T 2113
55 150 153 150 150 150 HG/T 2113 125 125 125 125 125 HG/T 2113 视镜口
150 125 125 125 125 125 123 125 HG/T 2143 视镜口
40 40 80
40 40 100 100 125 125 HG/T 2143 出料口
40 40
50 50 50 HG/T 20592 凝水出口
50
HG/T 20592
蒸汽进口
80
m1、m2 Rp3/4* Rp3/4* Rp3/4* Rp3/4 Rp3/4* Rp3/4 m3 Rp3/4* Rp3/4* Rp3/4 Rp3/4 Rp3/4* Rp3/4*
放气口排水口
一
3 HG/T4299—2012
表3主要尺寸
单位为毫米 WFE-6.0 1682 905 2370 680 约5653 390 280 475 900 1000 1335
WFE-5.0 1682 905 2010 680 约5293 390 280 468 900 1000 1335
WFE-3. 0 1426 815 1850 548 约1695 390 270 415 600 700 1002
WFE-4. 0 1168 880 1830 650 约4544 390 280 468 800 900 1235
WFE-2.0 1226 845 1350 548 约3995 390 270 415 600 700 1002
项目 Li I.2 L3 L L Hi H2 H3 ID; ID2 D 注：表中L和L：尺寸为参考数据.在设计时可根据处理物料的不同和转速的大小在设计时作适当调整
WFE-1. 0 1226
845 780 548 约3423 390 270 365 600 700 1002
4. 2 分散盘结构和主要尺寸分别见图2和表4。
单位为毫米
9
OD
国布液管
K
1.
OD
LOD
X
OD OD, OD,
1.42 路
二 LOD,
X
布液管
oD. 图2 分散盘
OD,
+ HG/T4299—2012
表4分散盘尺寸 D2
单位为毫米
Di 454 454 454 650 750 750
D; 80 80 80 125 150 150
D; 104 104 104 104 104 104
D; 72 72 72 72 72 72
H 70 70 70 70 80 80
项目 WFE-1.0 WFE-2.0 WFE-3.0 WFE-4. 0 WFE-5. 0 WFE-6.0
D 504 504 504 700 800 800
324 324 324 490 570 570
4. 3 分离简结构和主要尺寸分别见图3、表5和表6。
OD,
OD2
WE
2,(e-)
H
T
OID OD
图3 分离筒表5 分离筒尺寸 D:
单位为毫米
项目 WFE-1. 0 WFE-2.0 WFE-3.0 WFE-4.0 WFE-5. 0 WFE-6.0
D 700 700 700 900 1000 1000
ID 600 600 600 800 900 900
D2 320 320 320 400 400 400
B 210 210 210 290 330 330
B2 230 230 230 290 330 330
Hi 390 390 390 390 390 390
1.2 845 845 845 880 905 905
360 360 360 470 470 470
5 HG/T 42992012
表6 分离筒明细名称
备注
数量 1 1 1 1
材质符合GB25025要求符合GB25025要求符合GB25025要求
件号 1 2 3 4
标准编号 HG/T 2049
高颈法兰筒体 EHA椭圆封头减速机支座
一 JB/T 4746
组合件
4. 4 蒸发筒体结构和主要尺寸分别见图4、表7和表8。
单位为毫米
01
m;4
S
口 g1
图4 蒸发筒体表7 蒸发筒体尺寸
单位为毫米 H3 365 415 415 468 168 155
项目 WFE-1. 0 WFE-2.0 WFE-3.0 WFE-4. 0 WFE-5.0 WFE-6.0
d 600 600 600 800 900 900
L3 780 1350 1850 1830 2010 2370
表8 蒸发筒体明细名称
材质
备注
件号 1 2 3 4 5
数量 2 符合GB25025要求
标准编号 HG/T 2049
高颈法兰挡板夹套筒体耳式支座（B型）
组合件 Q235-B
2 1 1 4
符合GB25025要求
组合件
JB/T 4712.3
6
