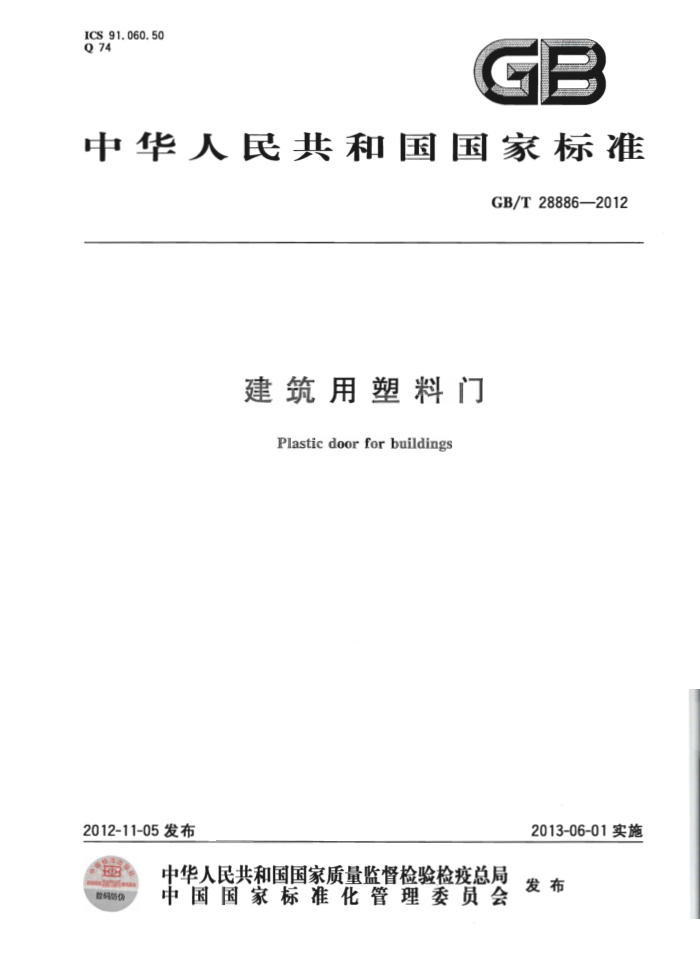

ICS 91.060.50 Q 74
GE
中华人民共和国国家标准
GB/T28886—2012
建筑用塑料门
Plastic door for buildings
2013-06-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 GB/T28886—2012
目 次
前言 1
范围 2 规范性引用文件 3 术语和定义 4 分类、规格和标记 5
要求 6 试验方法· 7 检验规则 8 标志、包装、运输和贮存，附录A（资料性附录） 常用材料标准清单附录B（资料性附录） 建筑外窗抗风压强度、挠度计算方法附录C（规范性附录） 焊接角最小破坏力的计算
11 13 16 17 19 30 GB/T28886—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国建筑幕墙门窗标准化技术委员会（SAC/TC448)归口。 本标准负责起草单位：中国建筑金属结构协会塑料门窗委员会。 本标准参加起草单位：中国建筑科学研究院、国家建筑材料工业建筑五金水暖产品质量监督检验测
试中心、维卡塑料（上海）有限公司、广东坚朗五金制品股份有限公司、大连实德集团有限公司、芜湖海螺型材科技股份有限公司、北新建塑有限公司、大连吉田建材有限公司、柯梅令（天津）高分子型材有限公司、浙江中财型材有限责任公司、哈尔滨中大化学建材有限公司、新疆屯河型材有限公司、华之杰塑料建材有限公司、瑞好聚合物（苏州）有限公司、福建亚太建材有限公司、南京皇家聚锋建筑材料有限公司、东营大明新型建材有限责任公司、香河贝德建筑装饰制品有限公司、沈阳华新门窗工程有限公司、西安高科幕墙门窗有限公司、国强五金集团有限公司、上海市建筑五金门窗行业协会、辽宁省建筑标准化办公室、新疆建筑门窗协会、江苏省建筑科学研究院。
本标准主要起草人：闫雷光、丛敬梅、王洪涛、邓贵智、陈祺、程先胜、王加臣、王浩、刘新、王彤、何琪、 宗小丹、李强、牛建华、潘军、聂贤慧、曾省成、黄金永、鲁宁、肇广维、窦永智、杜万明、张海峰、钱经纬、 吴伟东、刘晓东、张云龙。
- GB/T28886—2012
建筑用塑料门
1范围
本标准规定了建筑用塑料门（以下简称塑料门)的术语和定义、分类、规格和标记、要求、试验方法、 检验规则和标志、包装、运输和贮存。
本标准适用于基材为未增塑聚氯乙烯（PVC-U)型材制作的建筑用门。其他种类塑料门可参照
采用。
2规范性引用文件
下列文件对于本文的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2680 建筑玻璃 可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB/T 5823 建筑门窗术语 GB/T 5824 建筑门窗洞口尺 寸系列 GB/T7106 建筑外门窗气密、 、水密、抗风压性能分级及检测方法 GB/T 8484 建筑外门窗保温性能分级及检测方法 GB/T 8485 建筑门窗空气声隔声性能分级及检测方法 GB/T8814- 2004门、窗用未增塑聚氯乙烯（PVC-U）型材 GB/T11793 未增塑聚氯乙烯（PVC-U)塑料门窗力学性能及耐候性试验方法 GB/T 14154 塑料门 垂直荷载试验方法 GB/T14155 整检门软重物体撞击试验 GB/T 14436 工业产品保证文件总则
建筑结构荷戴规范
GB50009 JG/T263 建筑门窗用未增塑聚氟乙烯彩色型材 JGJ113 3建筑玻璃应用技术规程 JGJ/T151 建筑门窗玻璃幕墙热工计算规程
3术语和定义
GB/T5823、GB/T5824、GB/T8814—2004和JG/T263界定的以及下列术语和定义适用于本文件。 3. 1
塑料门plasticdoors 基材为未增塑聚氟乙烯(PVC-U)型材并内衬增强型钢的门。
3. 2
机械式连接 mechanicaljoint 型材间采用专用连接件进行的拼接。
1 GB/T28886—2012
[GB/T28886—2012,定义3.2]。
4分类、规格和标记
4.1分类 4.1.1按用途分
室外用门（代号W）和室内用门（代号N)。 4.1.2 2按开启形式分
开启形式与代号应符合表1的规定。
表1 开启形式与代号
推拉 提升推拉 地弹簧 K
开启形式 内平开 外平开 内平开下悬 推拉下悬 折叠代号
DH
PX
z
TT
NP
WP
TX
注1：固定部分与上述各类门组合时，均归人该类门。 注2：纱扇代号为A。
4.2规格 4.2.1 门规格用门洞口尺寸表示，门洞口尺寸应符合GB/T5824的规定。 4.2.2 门框厚度系列按门框型材无拼接组合时的门框最大厚度公称尺寸确定。 4.3 标记
产品标记由塑料门、用途代号、开启形式代号、门框厚度系列、门规格、纱扇代号、标准号组成。
SM
-GB/T 28886
-
上
-
纱门代号门规格门框厚度系列/mm 开启形式代号用途代号塑料门
示例：室内用内平开塑料门，门框厚度系列为60mm，规格为090240，带纱扇。 SM-N-NP- 60-090240-A-GB/T 28886.
5要求 5.1材料 5.1.1一般要求
塑料门所用材料及附件应符合有关标准的规定，常用材料标准清单参见附录A。
2
