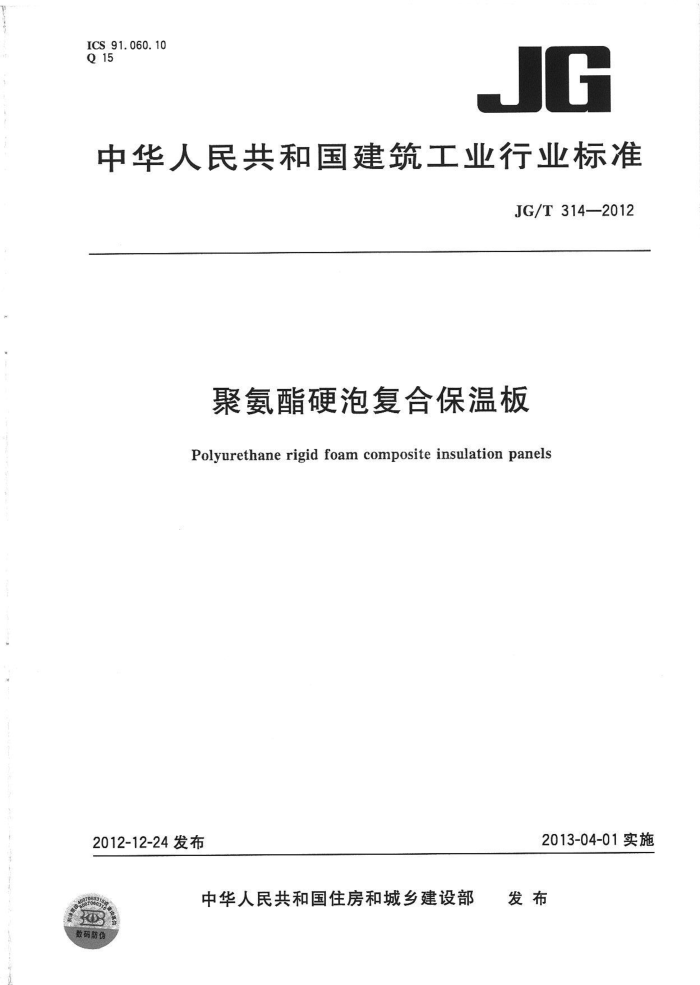

ICS 91.060.10 Q 15
JG
中华人民共和国建筑工业行业标准
JG/T314—2012
聚氨酯硬泡复合保温板
Polyurethane rigid foam composite insulation panels
2013-04-01实施
2012-12-24发布
中华人民共和国住房和城乡建设部 发布
0 数码防优 JG/T314—2012
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出，本标准负责起草单位：中国建筑科学研究院本标准参加起草单位：锦州玥宝塑业有限公司、烟台方华聚氨酯股份有限公司、亨斯迈聚氨酯（中
国）有限公司、巴斯夫聚氨酯特种产品（中国）有限公司、烟台同化防水保温工程有限公司、江苏久久防水保温隔热工程有限公司、河南天丰节能板材有限公司、霍尼韦尔（中国）有限公司、拜耳材料科技（中国）有限公司、青岛瑞易通建设工程有限公司、山东万事达建筑钢品科技有限公司、山东德宝建筑节能技术有限公司、浙江科达新型建材有限公司、武汉德丽宝建筑节能技术有限公司、济南普恩聚氨酯有限公司、 南京市苏宝节能科技有限公司、来实建筑系统（廊坊）有限公司、万华节能建材股份有限公司、哈尔滨天硕建材工业有限公司、福建省新达保温材料有限公司、建研建材有限公司。
本标准主要起草人：赵霄龙、郭向勇、曹力强、季广其、彭立敏、韩怀强、张悦凡、王亚云、王建武、 姚军、刘存芳、吴灿、许昌锋、秦宇、刘宝华、孟扬、杨铜兴、黄菁华、唐志勇、王正权、肖秋霞、沙丰、康玉范、 苏醒、艾明星。
H JG/T314—2012
聚氨酯硬泡复合保温板
1范围
本标准规定了聚氨酯硬泡复合保温板的术语和定义、分类与标记、要求、试验方法、检验规则和产品的标志、包装、运输和贮存等。
本标准适用于在工业与民用建筑中使用的聚氨酯硬泡复合保温板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第一部分：按接受质量限（AQL)检索的逐批检验抽样计划 GB/T6343 3泡沫塑料及橡胶表观密度的测定 GB6566建筑材料放射性核素限量 GB8624 建筑材料燃烧性能分级方法 GB/T8626 建筑材料可燃性试验方法 GB/T8810 硬质泡沫塑料吸水率的测定 GB/T8811 硬质泡沫塑料尺寸稳定性试验方法 GB/T8813 硬质泡沫塑料压缩性能的测定 GB/T 9641 硬质泡沫塑料拉伸性能试验方法 GB/T10294 绝热材料稳态热阻及有关特性的测定防护热板法 GB/T10295 绝热材料稳态热阻及有关特性的测定热流计法 GB/T15104 装饰单板贴面人造板 GB/T17748 铝塑复合板 GB/T18601 天然花岗石建筑板材 GB/T19766 天然大理石建筑板材 GB/T22865 牛皮纸 GB/T23450 建筑隔墙用保温条板 GB/T23452 天然砂岩建筑板材 GB/T23932 建筑用金属面绝热夹芯板 JC/T564 纤维增强硅酸钙板 JC/T626 纤维增强低碱度水泥建筑平板 JC/T671 维纶纤维增强水泥平板 JC/T 997 装饰纸面石膏板 JC/T1061 1铝箔面硬质聚氨酯泡沫夹芯板 JG149 9膨胀聚苯板薄抹灰外墙外保温系统 JG/T169 建筑隔墙用轻质条板 JGJ144外墙外保温工程技术规程
1 JG/T314—2012
3术语和定义
下列术语和定义适用于本文件。
3.1
聚氨酯硬泡复合保温板polyurethanerigidfoamcompositeinsulationpanels 以硬泡聚氨酯为保温材料，具有单面或双面面层的预制保温板材。
3.2
硬质面层rigidface 复合于硬泡聚氨酯板表面的硬质材料。如钢板、铝板、石材板、纸面石膏板、纤维增强硅酸钙板、纤
维增强低碱度水泥建筑平板、维纶纤维增强水泥平板等。 3.3
软质面层flexibleface 复合于硬泡聚氨酯板表面的软质材料。如铝箔、牛皮纸等。
3.4
自承重聚氨酯硬泡复合保温板self-bearingpolyurethanerigidfoamcompositeinsulationpanels 不需要依附于己有墙体或屋面等基层，可单独使用的具有双面面层的聚氨酯硬泡复合保温板。简
称自承重板。 3. 5
非承重聚氨醋硬泡复合保温板non-load-bearingpolyurethanerigidfo compositeinsulatienpanels 需要依附于日有墙体或屋面等基层使用的聚氨酯硬泡复合保温板。简称非承重板。
4分类与标记
4.1分类
产品按面层状况分为双面层聚氨酯硬泡复合保温板和单面层聚氨酯硬泡复合保温板两类。 4.2标记 4.2.1标记方法
标记方法如下：
PU-O-O-O--O-O-C
[JG/T314—2012] ［长度×宽度×厚度］燃烧性能等级背面面层质地背面面层材质正面面层质地正面面层材质硬泡聚氨酯
其中： a）面层材质分为金属面层和非金属面层两种，金属面层标记为M，非金属面层标记为NM； 2 JG/T314—2012
b）面层质地分为硬质面层和软质面层两种，硬质面层标记为R，软质面层标记为F； c) 无背面面层时，背面面层材质和背面面层质地均标记为0； d) 燃烧性能等能为A、B1、B2 e) 长度、宽度和厚度以毫米为单位，厚度以最薄处为准； f) 厚度应表示为（正面面层厚度十硬泡聚氨厚度十背面面层厚度），其中金属面层厚度精确到
0.001mm，硬泡聚氨酯厚度和非金属面层厚度精确至0.1mm； g) 长度和宽度精确至1mm。
4.2.2 标记示例
示例1：长度为1200mm、宽度为300mm、正面为0.525mm厚的金属硬质面层、背面无面层、硬泡聚氮酯厚度为40.0mm
a
的单面层聚氨醋硬泡复合保温板可标记为：
PU-M-R-0-0-[1200X300X(0.525+40.0+0)7-JG/T314—20127
示例2：长度为2000mm、宽度为600mm，正面为6.0mm厚的非金属硬质面层、背面为0.080mm厚的金属软质面层、硬
-
泡聚氨酯厚度为50.0mm的双面层聚氨酯硬泡复合保温板可标记为：
PU-NM-R-M-F-[2000X600X(6.0+50.0+0.080)J-LJG/T3142012]
5材料
5.1金属面层 5.1.1钢板
应符合GB/T23932的要求。 5, 1. 2 2铝板
应符合GB/T17748的要求。 5.1.3 3铝箔
应符合JC/T1061的要求。 5.2 2非金属面层 5.2.1石材板
-
-
应分别符合GB/T18601、GB/T19766、GB/T23452的要求，放射性核素限量应符合GB6566的要求。 5.2.2 纸面石膏板
应符合JC/T997的要求。 5.2.3 3纤维增强硅酸钙板
应符合JC/T564的要求，放射性核素限量应符合GB6566的要求。 5.2.4纤维增强低碱度水泥建筑平板
应符合JC/T626的要求，放射性核素限量应符合GB6566的要求。
3
