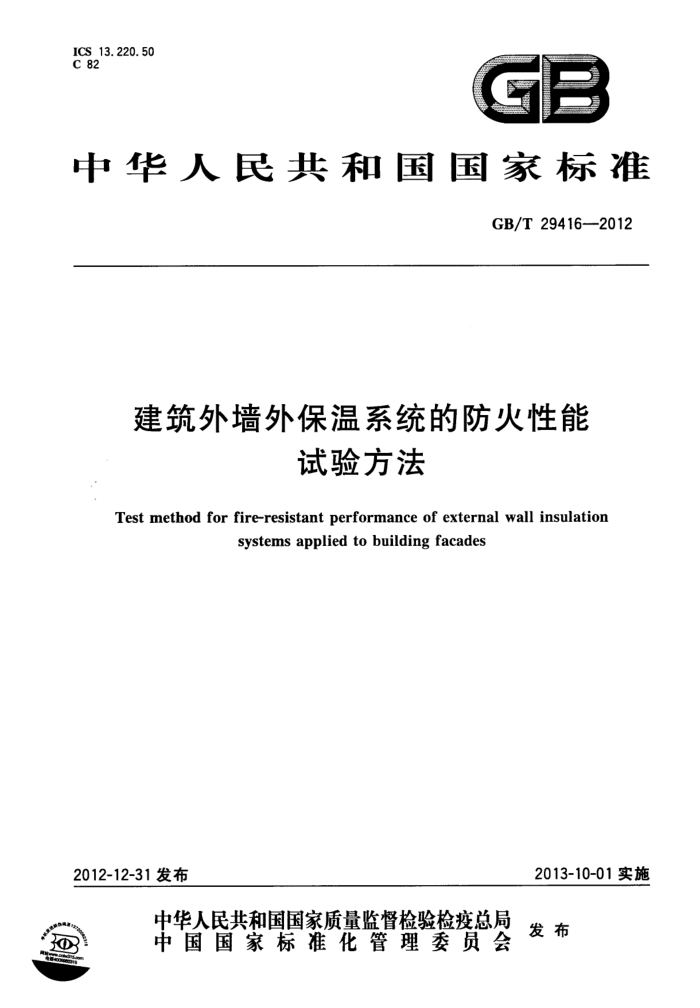

ICS 13.220.50 C 82
GB
中华人民共和国国家标准
GB/T29416-2012
建筑外墙外保温系统的防火性能
试验方法
Test method for fire-resistant performance of external wall insulation
systems applied to building facades
2013-10-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 29416—2012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准编制时参考了BS8414-1：2002《建筑外包覆系统的防火性能第1部分：适用于建筑表面非
承重外包覆系统的试验方法》。
本标准由中华人民共和国公安部提出。 本标准由全国消防标准化技术委员会建筑构件耐火性能分技术委员会（SAC/TC113/SC8)归口。 本标准负责起草单位：公安部天津消防研究所。 本标准参加起草单位：中国建筑科学研究院、公安部四川消防研究所、北京振利高新技术有限公司、
山东圣泉化工股份有限公司、中国聚氨酯工业协会。
本标准主要起草人：王国辉、田亮、卓萍、张晓颖、赵璧、韩伟平、项凯、胡胜利、吴颖捷、季广其、赵成刚、崔荣华、黄振利、唐路林、李建波、朱春玲、王建强、胡永腾、张志敏。
I GB/T29416—2012
建筑外墙外保温系统的防火性能
试验方法
安全警示：组织和参加本项试验的所有人员需注意可能存在的危险。在试验过程中有可能出现外保温系统全面燃烧并产生有毒和（或）有害烟尘、烟气的情况，在试件安装、试验实施和试验后残余物清理的过程中也可能出现机械危害和操作危险。因此，试验室需配备试验人员的安全防护装备和相应的灭火设施，对所有潜在的危险及对健康的危害进行评估并做出安全预告。试验相关人员需进行必要的培训，以确保工作人员按照规定的安全规程进行操作。
1范围
本标准规定了建筑外墙外保温系统防火性能试验的术语和定义、试验装置、试样、状态调节、试验程
序、试验后的检查、试验结果判定和试验报告等。
本标准适用于安装在建筑外墙上的非承重外保温系统的防火性能试验。 本标准不适用于安装在建筑外墙上的呼吸式玻璃幕墙结构外保温系统的防火性能试验。 .
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5907消防基本术语第一部分 GB/T6343泡沫塑料及橡胶表观密度的测定 GB/T18404 4铠装热电偶电缆及铠装热电偶 GB/T20284 建筑材料或制品的单体燃烧试验 GB/T25181 预拌砂浆
3术语和定义
GB/T5907界定的以及下列术语和定义适用于本文件
3. 1
建筑外墙外保温系统 external wall insulation systems applied tobuilding facade 采用规定的构造方式将多种材料安装在建筑外墙外表面上，具有一定保温性能的完整结构系统。
3. 2
水平准位线1level 1 位于试验装置燃烧室开口顶部上方2500mm处的水平准位线。
3. 3
水平准位线2level2 位于试验装置燃烧室开口顶部上方5000mm处的水平准位线。
1 GB/T29416—2012
3. 4
初始温度initialtemperature To 开始点火时水平准位线1上的外部热电偶的平均温度。
3. 5
持续可见火焰 台sustainedvisibleflaming 试验中观察到的持续时间超过60s的连续可见火焰。 注：不包括阴燃时间。
3.6
燃烧残片 burning debris 在整个试验过程中，从试样上脱落的带有持续可见火焰（3.5)的样品残片。
4试验装置
4.1概述
建筑外墙外 保温系 系统（以下简称“外保温系统”）的防火性能试验装置 般应由墙体燃烧室、热源、 跨塌区域、测量系统等部分组成
试验装置应在具有一定空间的建筑室内建造，室内空间的大小应能满足试验装置建造、试样安装施工、试验操作等需求，同时应能 能保证试验期间试验用热源和试样的自由燃烧（燃烧行为受燃料控制，而不是受通风控制)。
试验装置应持久耐用，在试验过程 星中不得出现影响试验结果的变 形或损 4.2墙体
试验装置的墙体由主墙和副墙组成，使用干密度不低于600kg/m的蒸压加气混凝土块垂直砌筑。主墙和副墙的高度大于或等于9000mm，厚度大于或等于300mm。主墙宽度大于或等于 2600mm，副墙宽度大于或等于1500mm。主墙和副墙形成90°夹角（见图1） ，试验墙体应采用符合 GB/T25181要求的强度等级为M10的干混普通抹灰砂浆抹面处理，厚度为（10士1）mm。 4.3燃烧室
试验装置的燃烧室设置于主墙的底部，其外边缘与主墙面平齐。开口尺寸应为：高（2000士100) mm，宽（2000±100）mm。内部尺寸：高（2300±50）mm，宽（2000±50）mm，深（1050±50）mm。燃烧室开口距副墙边缘的距离为（250士10）mm。开口上部用耐火材料保护。 4.4热源
试验用热源的燃烧热性能应符合附录A的规定，可采用：
按附录B规定制作的木垛；
a） b）
按附录A规定进行校准且符合要求的其他形式的热源（如燃气炉），该热源应能保证其火焰能从燃烧室开口处溢出并向上燃烧。
2 GB/T 29416-—2012
单位为毫米
≥1500 150|/459450|
≥2600 [500|500/500/500
_1000
250
2000
a）正视图
b）侧视图
2000
c）俯视图
主墙； 2 - 副墙；
1
燃烧室；燃烧室中心线；
M
4 -
5—水平准位线1；
水平准位线2；水平准位线1上的热电偶（外部温度）；水平准位线2上的热电偶（外部温度十内部温度）。
6
+ 田
图1试验装置及热电偶位置示意图
4.5垮塌区域
试验装置的垮塌区域设置于主墙与副墙夹角内，长2450mm，宽1200mm。标记于试验装置的地面上，如图2所示。
3
