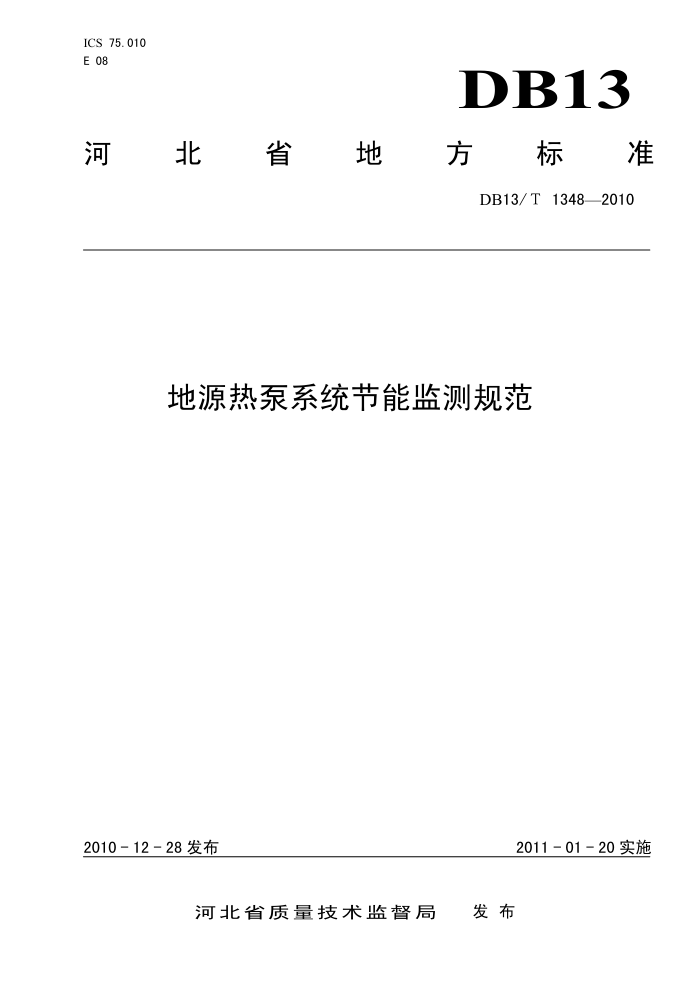

ICS 75.010 E 08
DB13
河東北 瀘省地 方 标准
DB13/T1348—2010
地源热泵系统节能监测规范
2011-01-20实施
2010-12-28发布
发布
河北省质量技术监督局 DB13/T 1348—2010
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本规范由河北省科学院能源研究所提出。 本标准由河北省科学院能源研究所归口并负责解释。 本标准起草单位：河北省科学院能源研究所。 本标准主要起草人：刘自强、刘伟、王建辉、彭国辉、李根华、刘京华、梁迎凯、周泉、杨鹏
I DB13/T1348—2010
地源热泵系统节能监测规范
1范围
本规范规定了地源热泵系统节能检测的原理、检测项目、检测设备、检测步骤、节能量的计算等内
容。
本规范适用于以岩土体、地下水、地表水为低温热源，以水或添加防冻剂的水溶液为传热介质，采用蒸气压缩热泵技术进行夏季供冷、冬季供热或加热生活热水的地源热泵系统的节能检测
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB19577一2004冷水机组能效限定值及能源效率等级 DB13（J）63—2007居住建筑节能设计标准
3术语和定义
下列术语和定义适用于本标准。
3. 1
地源热泵系统 ground-sourceheatpump system 以岩土体、地下水或地表水为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的
供热空调系统。根据地热能交换形式的不同，地源热泵系统分为地埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。 3. 2
节能监测energy-savinginspect 节能监测是指依据国家有关节约能源的法规（或行业、地方规定）和能源标准，对用能单位的能源
利用状况所进行的监督、检查、测试和评价工作。 3. 3
运行周期Operationcycle 是指地源热泵系统正常运行一个采暖季或制冷季的时间。
3. 4
建筑冷/热负荷Buildingcold/heatingload 为保持建筑物的热湿环境，在某一时刻应向房间供应的冷/热量称为冷/热负荷。
3. 5
地源热泵系统耗功率 continuous powerofground-sourceheatpump system 地源热泵系统正常运行状态下的机组及所含附属设备的运行总功率。
4检测原理
1 DB13/T1348—2010
以建筑物在相同使用条件下夏季采用电制冷空调/冬季采用集中供热作为能耗基准，对采用地源热泵系统作为冷热源进行空调和采暖时的能耗与上述基准相比较产生的节能量。
5检测项目
5.1室内环境温度采用面积抽样检测法，要求抽样检测面积不低于建筑总面积的10%。夏季平均温度不高于26℃，冬季平均温度不低于16℃。检测时间不低于24小时。 5.2室外环境温度：测点数量不低于2个。检测时间不低于24小时。 5.3地源热泵系统耗功率：包含机组、水泵等在内的地源热泵系统的正常运行状态下的电功率。检测时间不低手24小时。 5.4建筑物冷/热负荷：计算被检测建筑夏季冷负荷和冬季热负荷。
6检测设备
6.1温度测量仪：测量准确度：≤土0.3℃；测量分辨率：≤0.1℃。 6.2分辨力不低于0.1s的秒表； 6.3电功率测量仪：测量准确度：≤1%；测量分辨率：≤1W。
7检测步骤
7.1收集被检测建筑的相关图纸（建筑设计总说明、各层平面图、立面图、门窗表等）。 7.2根据地源热泵系统项目用户建筑面积，选取各种典型房间，放置空气温湿度记录仪，把空气温湿度记录仪固定到三脚架上，放置到房间内，距离墙壁在1.5米以上，高度1.5来，避免太阳直射的位置，每隔30分钟记录一次数据，连续记录24小时。 7.3在室外选取背阴、避风的位置，放置空气温湿度记录仪2台，把空气温湿度记录仪固定到三脚架上，四周离墙壁距离在1.5米以上，高度1.5米，避免太阳直射的位置，每隔30分钟记录一次数据连续记录24小时。 7.4在地源热泵系统配电室给地源热泵系统供电主线，安装电量测试仪，每隔30分钟记录一次地源热泵系统用电量和功率，连续记录地源热泵系统正常运行24小时。 7.5检测周期结束，收取空气温湿度记录仪和电量测试仪，并整理记录的检测数据。 7.6根据检测记录数据，计算地源热泵被检测项目单位室内平均温度、室外平均温度和地源热泵系统平均功率。 7.7根据地源热泵系统被检测项目单位提供的建筑设计资料、图纸等材料，计算热负荷和冷负荷以及建筑面积。 7.8根据检测计算结果，填写检测报告。
8节能量计算
8.1冬季采暖季：
冬季舒适性空调室内温度不低于16℃，以城市集中供热耗煤所折算的电力消耗为评价基准。 比较基准：
2
