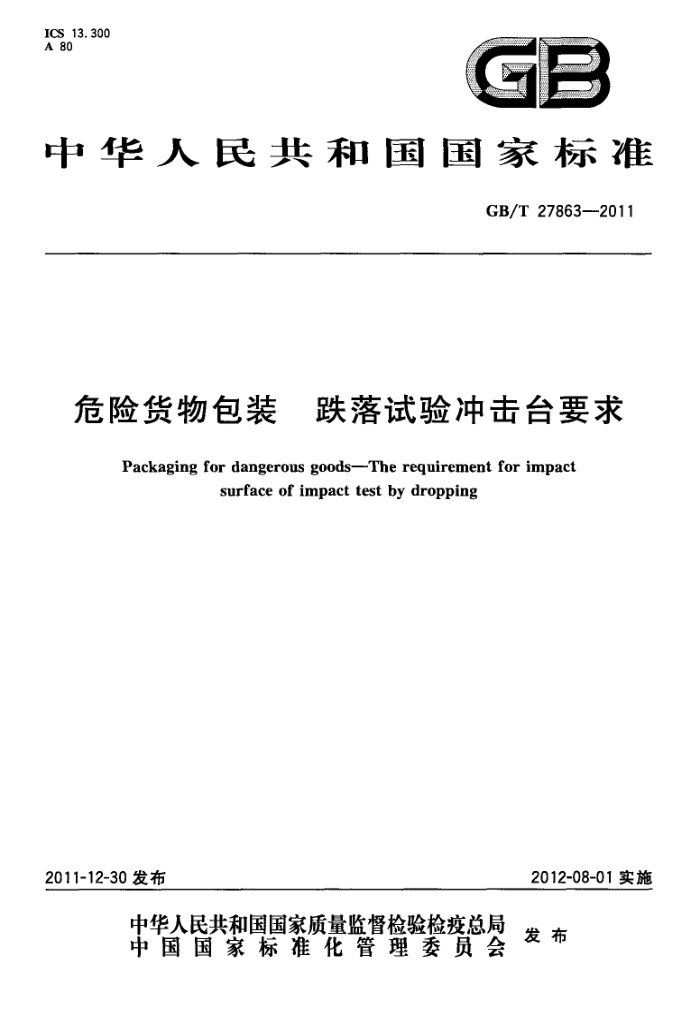

ICS13.300 A 80
一
?
中华人民共和国国家标准
GB/T27863—2011
危险货物包装 跌落试验冲击台要求
Packaging for dangerous goodsThe requirement for impact
surface of impact test by dropping
2012-08-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 27863—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 本标准由全国危险化学品管理标准化技术委员会（SAC/TC251)提出并归口。 本标准起草单位：山东出人境检验检疫局、中国石油和化学工业协会、江苏出人境检验检疫局。 本标准主要起草人：万敏、王晓兵、陶强、车礼东、冯真真、徐炎
I GB/T27863—2011
危险货物包装 跌落试验冲击台要求
1范围
本标准规定了对危险货物运输包装跌落试验冲击台的性能要求。 本标准适用于危险货物运输包装的跌落试验所用的冲击台。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4857.5包装运输包装件跌落试验方法
.
3术语和定义
下列术语和定义适用于本文件。
3. 1
冲击台theimpactsurface 跌落试验时，危险货物运输包装件的冲击平台。
3. 2
水平度levelness 实际冲击台与水平面的夹角，也可用单位长度的高程差（mm/m）表示。
3. 3
平整度flatness 不平面与绝对水平之间的所差数据。
3. 4
冲击台面的标定面积demarcatedareaofimpactsurface 冲击台面（包括钢板及其周围的钢筋混凝土）的整体设计面积。
3.5
冲击台的标定质量demarcatedmassofimpactsurface 冲击台的整体质量，包括钢筋混凝土层和钢板。
4要求
4.1一般要求
冲击台面应水平、平坦、光滑、坚硬、无弹性，并符合GB/T4857.5中相关要求。 4.2冲击台面要求 4.2.1平整度
冲击台面为水平平面，任意两点的水平高度差一般不超过2mm。
1 GB/T 27863—2011
A.3冲击台基础钢筋结构
基础结构中所用钢筋直径为16mm。每一水平钢筋层位均应放置菱形钢筋，以使四个垂直侧面的钢筋能稳固地构成一个正方形（见图A.2）。
单位为毫米
1672
16菱形钢施② 此顶层锅筋距地面
1
E
19 cm
$16 0
219
$16@167
0
16167
1672
$16300 （每层均放置水平菱形钢筋)
3
008
008
$16167
S
图A.2
A.4地脚螺栓的安装
地脚螺栓的作用是使冲击的顶部的钢板与下部的钢筋混凝土能紧密地连成一个整体。地脚螺栓的数量为八个，直径为22mm。每根螺钉长2000mm。其底端焊接在一个用50mm×50mm×5mm角钢制成的边长为1672mm的正方形底架上（见图A.3）。 GB/T27863—2011
单位为毫米
1.672
825
825
8X$22 螺钉底端焊接在正方形底架上
O
928
1
108
0
o
50
图A.3
A.5混凝土的浇铸
A.5.1混凝土结构如图A.4所示。由下至上各层结构依次为：夯实原土、灰土层（厚100mm）、砂石天然级配层（厚150mm）、素混凝土（厚100mm）、钢筋混凝土层（厚2000mm）。
单位为毫米
2000
钢板1850×1850×40
0002
钢筋混凝土
00T
素混凝土砂石天然级配灰土原土
Ost 01
图A.4
A.5.2各层结构的材料配比（质量比）
灰土：白灰：原土=1：1(夯实）；
5 GB/T278632011
砂石天然级配层：40mm~60mm普通碎石：粗砂=6：1；素混凝土：40mm~60mm普通碎石：粗砂：P.042.5级水泥=5：3：1；钢筋混凝土：10mm~20mm普通碎石：粗砂：P.042.5级水泥=4.5：2.2：1；水灰比应小于
0.5。钢筋混凝土中碎石、粗砂和水泥三者比例可根据当地所使用的砂石材质作适当调整。 A.5.3混凝土浇筑
素混凝土浇筑完毕后，水平度应小于2mm，固化后放上已焊接好地脚螺栓的方形底架，并按图A.2捆扎好钢筋，放上模具，即可继续浇筑。混凝土应浇筑均匀，振捣严密。当浇筑至300mm高左右时，待水泥固化后，再继续浇筑至规定高度，然后将钢板套进地脚螺栓，同时用木夯捶大力敲击钢板，使加强筋插入混凝土内。找好水平度后即可紧固钢板。此外，在冲击台四周外围应布设适当规格的排液沟（如深×宽=6cm×8cm）以便排放包装件破裂时流出的液体。
