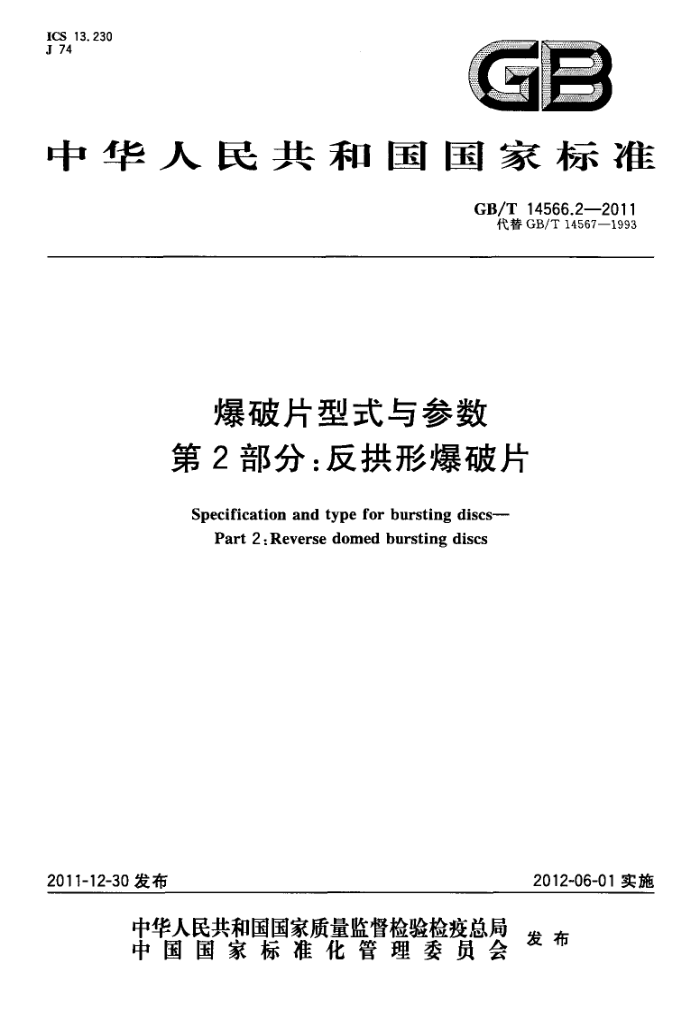

中华人民共和国国家标准
GB/T 14566.2—2011
代替GB/T14567—1993
爆破片型式与参数第2部分：反拱形爆破片
Specification and type for bursting discs--
Part 2:Reverse domed bursting discs
2012-06-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T14566.2--2011
前言
GB/T14566《爆破片型式与参数》分为4个部分：
一第1部分：正拱形爆破片；第2部分：反拱形爆破片； —第3部分：平板形爆破片；
一第4部分：石墨爆破片。 本部分为GB/T14566的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T14567一1993《反拱形金属爆破片型式与参数》。 本部分与GB/T14567一1993相比较，主要技术变化如下：
标准名称由“反拱形金属爆破片型式与参数”改为“爆破片型式与参数第2部分：反拱形爆破片”；增加了反拱“C”字环形槽带“Y”形折齿结构型爆破片的型式与参数；一增加了反拱开缝型爆破片的型式与参数；补充和完善了部分常用爆破片材料适用的设计爆破压力范围。 本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本部分主要起草单位：成都成航工业安全系统有限责任公司、上海市气体工业协会、中国特种设备
检测研究院、上海华谊集团工程装备有限公司、国家质检总局特种设备安全监察局、沈阳航天新光安全系统有限公司、大连理工安全装备有限公司、上海华理安全装备有限公司、沈阳市特种设备检测研究院。
本部分主要起草人：陈红萍、许子平、杨昌军、周伟明、寿比南、高继轩、陈朝晖、金志伟、温殿江、 吴全龙、宋绪鲜、魏勇彪。
本部分所代替标准的历次版本发布情况为：
GB/T14567—1993。
I GB/T14566.2—2011
爆破片型式与参数第2部分：反拱形爆破片
1范围
1.1GB/T14566的本部分规定了反拱形爆破片的结构型式、公称直径、不同材料的设计爆破压力范围等技术要求。 1.2本部分适用于压力容器、压力管道或其他密闭承压设备（以下简称承压设备)为防止超压或出现过度真空而使用的爆破片安全装置。 1.3本部分不适用下列爆破片：
一一操作过程中可能产生压力剧增，反应速度到达爆轰时的承压设备；国防军事装备有特殊要求的爆破片安全装置。 注：爆轰：物质的燃烧速度极快，达到1000m/s以上时，产生与通常的燃爆根本不同的现象，该现象称为爆轰。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB567.1爆破片安全装置第1部分：基本要求 GB567.2爆破片安全装置第2部分：应用、选用与安装 GB567.3爆破片安全装置第3部分：分类与安装尺寸 GB567.4爆破片安全装置第4部分：型式试验
3型式与参数
3.1一般要求 3.1.1根据反拱形爆破片结构形式的不同，一般可分为反拱带刀型爆破片、反拱带槽型爆破片、反拱鳄齿型爆破片、反拱脱落型爆破片和反拱开缝型爆破片5种型式 3.1.2反拱形爆破片的安全技术要求及型式试验应符合GB567.1～567.4的规定。 3.2反拱带刀型爆破片
3.2.1不同材料反拱带刀型爆破片在20℃下的设计爆破压力范围见表1的规定，结构型式见图1。
1 GB/T14566.2—2011
表1 不同材料反拱带力型爆破片在20℃下的设计爆破压力范围
爆破设计压力
公称直径DN
MPa 奥氏体不锈钢 0.08~12.5 0.08~12.5 0.08~11.2 0.065~10.0 0.035~8.00 0.035~6.00 0.035~5.00 0.03~4.00 0.03~3.00 0.03~3.00 0.03~2.50 0.02~2.00 0.02~1.50 0,02~1.00 0.02~1.00 0,02~1.00
mm 25 40 50 80 100 150 200 250 300 350 400 450 500 600 700 800
镍 0.08~11.2 0.08~10.00 0.08~10.00 0.065~9.50 0.035~9. 00 0. 035~6. 00 0.035~5.60 0.03~5.00 0.03~4,00 0.03~3.00 0.03~2.50 0.02~2.00 0.02~1.50 0.02~1.00 0.02~1.00 0.02~1.00
因康镍 0.08~14.00 0. 08~14. 00 0.08~12.5 0.065~12.00 0.035~10.00 0.035~8.00 0.035~6.00 0.03~5.00 0.03~4.00 0.03~4.00 0.03~3.00 0.02~2.50 0.02~2.00 0.02~1.50 0.02~1.50 0.02~1.50
刀架
螺破膜
图1 反拱带刀型爆破片示意图
3. 3 反拱带槽型爆破片 3.3.1 按爆破片拱面加工减弱槽型式和所带功能附件的不同，反拱带槽型爆破片可分为下列三种型式：
a) 反拱带“十”字槽型爆破片； b) 反拱带“C”字槽型爆破片； c) 反拱带“C”字槽和“Y”形折齿型爆破片。
3.3.2 不同材料反拱带“十”字槽型爆破片在20℃下的设计爆破压力范画见表2的规定，结构型式见图 2。 2 GB/T14566.2—2011
表2 不同材料反拱带“十”字槽型爆破片在20℃下的设计爆破压力范围
设计爆破压力
公称直径DN
MPa 奥氏体不锈钢 0.45~11,5 0.35~11.5 0.35~11.5 0.30~11.5 0.30~11. 0 0.28~5.00 0.28~5.00 0.25~3.00 0.22~3.00 0.22~2.00 0.20~2.00 0.20~2.00 0. 20 ~ 1. 00 0.15~1.00
mm 25 40 50 80 100 150 200 250 300 350 400 450 500 600
镍 0.35~7.10 0.25~7,10 0. 25~7. 10 0.20~7.10 0. 20~ 6. 00 0.18~5.00 0.18~5.00 0.16~5.00 0.15~5.00 0.15~4.00 0.13~4.00 0.13~3.00 0. 13 ~3. 00 0.10~3.00
因康镍 0.45~12.00 0.35~12.00 0.35~12. 00 0.30~12.00 0.30~11.0 0.28~6.00 0.28~5.00 0.25~4.00 0.22~4.00 0.22~3.00 0.20~3.00 0.20~3.00 0.20~2. 00 0.15~2.00
2
m
-
图2 2反拱带“十”字槽型爆破片示意图
3.3.3 3不同材料反拱带“C”字槽型爆破片在20℃下的设计爆破压力范围见表3的规定，结构型式见图3。
表3 不同材料反拱带“C”字槽型爆破片在20℃下的设计爆破压力范围
设计爆压力
公称直径DN
MPa 奥氏体不锈钢 0,45~6.00 0.35~6.00 0.35~6.00 0.30~5.00 0.30~~5.00 0.28~4.00 0.28~4.00
mm 25 40 50 80 100 150 200
因康镍 0.45~6.00 0.35~6.00 0.35~6.00 0.30~5. 00 0.30~~5.00 0.28~4.00 0.28~4.00
锦 0.35~4.10 0.25~4,10 0.25~4.10 0.20~3.50 0. 20 ~ 3. 00 0.18~3.00 0.18~2.50
3 GB/T14566.2—2011
表3（续）
设计爆破压力
公称直径DN
MPa 奥氏体不锈钢 0.25~3.00 0.22~3.00 0.22~3.00 0.20~2.50 0.20~2.50 0.20~2.00 0.15~1.00
mm
镍 0.16~2.50 0.15~2.50 0.15~2.50 0.13~2.00 0.13~2.00 0.13~1.50 0.10~1.50
因康镍 0.25~3.00 0.22~3.00 0.22~3.00 0.20~2.50 0.20~2.50 0.20~2.00 0.15~1.00
250 300 350 400 450 500 600
图3反拱带“C”字槽型爆破片示意图
3.3.4不同材料反拱带“C"字槽和Y”形折齿型爆破片在20℃下的设计爆破压力范围见表4的规定，结构型式见图4。
4 GB/T14566.2—2011
表4 不同材料反拱带“C”字槽和“Y”形折齿型爆破片在20℃下的设计爆破压力范围
设计爆破压力
公称直径DN
MPa 奥氏体不锈钢 0.45~6.00 0.35~6.00 0.35~6.00 0.30~5.00 0.30~5.00 0.28~4.00 0.28~4.00 0.25~3.00 0.22~3.00 0.22~3.00 0.20~2.50 0.20~2.50 0.20~2.00 0.15~1.00
mm 25 40 50 80 100 150 200 250 300 350 400 450 500 600
镍 0.35~4.10 0. 25~4.10 0.25~4.10 0.20~3.50 0.20~3.00 0.18~3.00 0.18~2.50 0.16~2.50 0.15~2.50 0.15~2.50 0.13~2.00 0.13~2.00 0.13~1.50 0.10~1.50
因康镍 0. 45~6. 00 0.35~6.00 0.35~6.00 0.30~5.00 0.30~5.00 0. 28~4, 00 0.28~4.00 0.25~3.00 0.22~3.00 0.22~3.00 0.20~2.50 0.20~2.50 0.20~2.00 0.15~1.00
爆破膜
“y"形折齿
图4 反拱带“C”字槽和“Y”形折齿型爆破片示意图
3.4反拱鳄齿型爆破片 3.4.1 不同材料反拱鳄齿型爆破片在20下的设计爆破压力范围见表5的规定，结构型式见图5。
表5 不同材料反拱鳄齿型爆破片在20℃下的设计爆破压力范围
设计爆破压力
公称直径DN
MPa 奥氏体不锈钢 0. 100 ~ 2. 00 0.090~1.90 0.080~1.90
mm 25 40 50
镍 0.080~1.80 0.080~1.50 0.080~1.50
因康镍 0.100~2.00 0.100~2.00 0.100~1.90
5 GB/T14566.2—2011
表5（续）
设计爆破压力
公称直径DN
MPa 奥氏体不锈钢 0.065~1.00 0.035~1.00 0.035~0.80 0.035~0.50 0.030~0.40 0.030~0.40 0.030~0.30 0.030~0.30 0.020~0.20 0.020~0.20 0.020~0.20
mm 80 100 150 200 250 300 350 400 450 500 600
镍 0.065~1.40 0.035~1.00 0.035~0.80 0.035~0.50 0.030~0.40 0.030~0.40 0.030~0.30 0.030~0.30 0.020~0.20 0.020~0.20 0. 020~0.20
因康镍 0.080~1.6 0.080~1.5 0.050~1.0 0.050~0.80 0.050~0.60 0.050~0.60 0.040~0.50 0.040~0.50 0.030~0.40 0.030~0.40 0.030~0.40
竭齿环
爆破膜
图5 反拱鳄齿型爆破片示意图
3.5 反拱脱落型爆破片 3.5.1 按爆破片结构形式的不同，反拱脱落型爆破片可分为下列2种型式
a) 反拱夹持脱落型爆破片； b）反拱卡簧脱落型爆破片。
3.5.2 反拱脱落型爆破片在20℃下的设计爆破压力范围见表6的规定。 3.5.3 反拱夹持脱落型爆破片结构型式见图6。 3.5.4 反拱卡簧脱落型爆破片结构型式见图7。
表6 奥氏体不锈钢反拱脱落型爆破片在20C下的设计爆破压力范围
公称直径DN
设计爆破压力
MPa 0.045~0.560 0.016~0.400 0.010~0.250
mm 100 150 200
6
