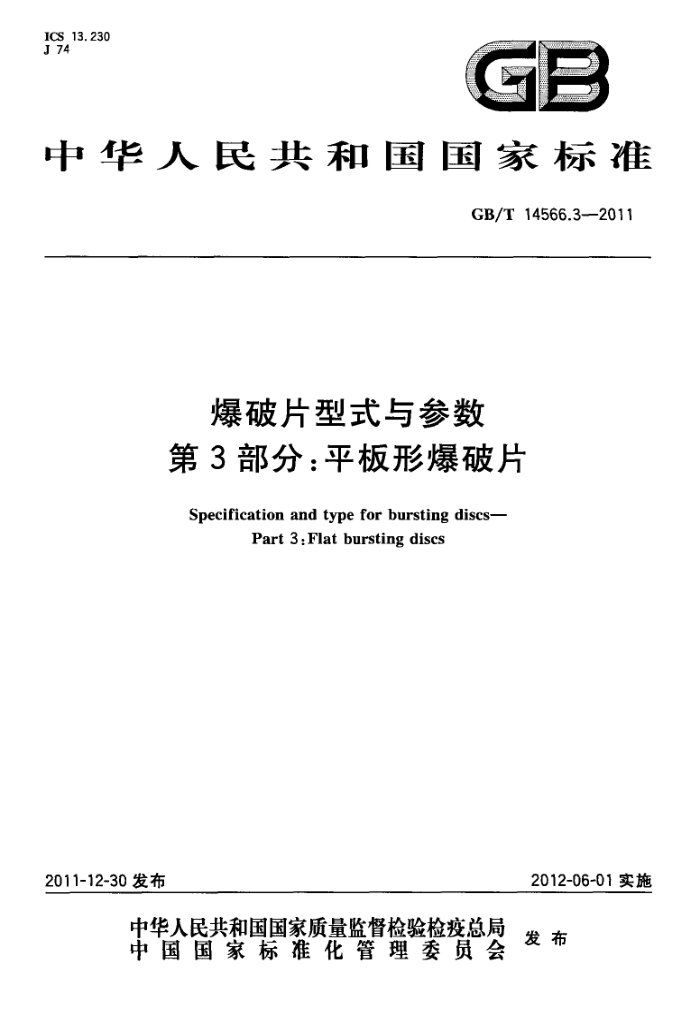

ICS 13.230 J 74
中华人民共和国国家标准
GB/T14566.3-2011
爆破片型式与参数第3部分：平板形爆破片
Specification and type for bursting discs-
Part 3 :Flat bursting discs
2012-06-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T14566.3-—2011
前言
GB/T14566《爆破片型式与参数》分为4个部分：一第1部分：正拱形爆破片；一一第2部分：反拱形爆破片：一一第3部分：平板形爆破片；一第4部分：石墨爆破片。 本部分为GB/T14566的第3部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本部分主要起草单位：成都成航工业安全系统有限责任公司、上海市气体工业协会、中国特种设备
检测研究院、上海华谊集团工程装备有限公司、国家质检总局特种设备安全监察局、沈阳航关天新光安全系统有限公司、大连理工安全装备有限公司、上海华理安全装备有限公司、沈阳市特种设备检测研究院。
本部分主要起草人：杨昌军、许子平、陈红萍、周伟明、寿比南、高继轩、陈朝晖、金志伟、喻健良、 丁起国、张志毅、魏勇彪。
1 GB/T14566.32011
爆破片型式与参数第3部分：平板形爆破片
1范围
1.1GB/T14566的本部分规定了平板形爆破片的结构型式、公称直径、不同材料的设计爆破压力范围等技术要求。 1.2本部分适用于压力容器、压力管道或其他密闭承压设备（以下简称承压设备）为防止超压或出现过度真空而使用的爆破片安全装置。 1.3本部分不适用于下列爆破片
一操作过程中可能产生压力剧增，反应速度到达爆轰时的承压设备。 一国防军事装备有特殊要求的爆破片安全装置。 注：爆轰：物质的燃烧速度极快，达到1000m/s以上时，产生与通常的燃爆根本不同的现象，该现象称为爆轰。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB567.1爆破片安全装置第1部分：基本要求 GB567.2爆破片安全装置第2部分：应用、选用与安装 GB567.3爆破片安全装置第3部分：分类与安装尺寸 GB567.4爆破片安全装置第4部分：型式试验
3型式与参数
3.1一般要求 3.1.1根据平板形爆破片结构形式的不同，般可分为平板开缝型爆破片、平板普通型爆破片和平板带槽型爆破片3种型式。 3.1.2平板形爆破片的安全技术要求及型式试验应符合GB567.1～567.4的规定。 3.2平板开缝型爆破片 3.2.1按爆破片组件所带功能附件的不同，平板开缝型爆破片可分为下列2种型式：
a）平板开缝带加强环型爆破片； b）平板开缝带加强环和托架型爆破片。
3.2.2平板开缝型爆破片在20℃下的设计爆破压力范围见表1的规定，结构型式见图1。
1 GB/T14566.3—2011
表1 奥氏体不锈钢平板开缝型爆破片在20℃下的设计爆破压力范围
设计爆破压力
公称直径DN
MPa 0.05~0.50 0.05~0.50 0.05~0.50 0.05~0.50 0.015~0.40 0.015~0.40 0. 010~ 0. 30 0.010~0.30 0.010~0.30 0.010~0.30 0.010~0.30 0.010~0.30 0.003~0.20 0.003~0.20 0.002~0.20 0. 002~0. 20 0. 002~0. 20 0.002~0.20 0.002~0.20 0.001~0.20
mm 25 40 50 80 100 150 200 250 300 350 400 450 500 600 700 800 900 1 000 1 100 1 200
注1：表中数据仅限于密封膜为聚四氟材料，其他材料的密封膜，爆破压力略有变化。 注2：常用密封膜材料的适用温度见GB567.1附录A的规定。
密封膜 爆破膜
加强环
V
图1 平板开缝型爆破片示意图
3.3平板普通型爆破片 3.3.1 不同材料平板普通型爆破片在20℃下的设计爆破压力范围见表2的规定，结构型式见图2。
2 GB/T14566.3—2011
表2 不同材料平板普通型爆破片在20℃下的设计爆破压力范围
设计爆破压力
公称直径DN
MPa 镍
mm 25 40 50 80 100 150 200 250 300 350 400 450 500 600
铝 0.2~7.10 0.18~5.00 0.17~4.00 0.15~2.80 0.10~2.80 0. 10 ~1. 90 0.08~1.40 0.06~1.12 0.06~1. 00 0.06~0.90 0.05~0.80 0. 05~0. 80 0.04~0.60 0. 04~0. 60
奥氏体不锈钢 1.5~35.00 1.35~35.00 1.30~5.00 1,13~28.00 0.75~22.40 0.75~15.00 0.60~11.60 0,45~9,500 0.45~7.100 0.45~7.00 0.375~5.00 0.375~4.00 0.30~4,00 0.30~4.00
1.0~35.00 0,9~33.50 0.85~28.00 0.75~18.00 0.50~13.20 0.50~9.00 0.40~7.10 0.30~5.60 0.30~5.60 0.30~4.60 0.30~4.60 0.25~4.00 0.20~4.00 0.20~4.00
ZZZZZZZZZZ
图2 平板普通型爆破片示意图
4平板带槽型爆破片
3.4
3.4.1 按爆破片表面加工减弱槽型式的不同，平板带槽型爆破片可分为下列2种型式：
a) 平板带“十”字槽型爆破片； b) 平板带“C”字槽型爆破片。
3.4.2不同材料平板带槽型爆破片在20℃下的设计爆破压力范围见表3的规定。
3平板带“十”字槽型爆破片结构型式见图3。
3.4.3
3.4.4 平板带“C"字槽型爆破片结构型式见图4。
表3 3不同材料平板带槽型爆破片在20℃下的设计爆破压力范围
设计爆破压力
公称直径DN
MPa
mm 25 40 50
铝 0.20~40.0 0.15~30.0 0.10~25.0
奥氏体不锈钢 1.00~80.0 0.80~70.0 0.50~60.0
3 GB/T14566.3—2011
表3（续）
设计爆破压力
公称直径DN
MPa
mm 80 100 150 200 250 300 350 400 450 500 600 700 800
铝 0.08~20.0 0.08~18.0 0.06~8.50 0.06~7.00 0.05~6.50 0.05~0.60 0.04~0,60 0.04~0,50 0. 03 ~ 0. 40 0.03~0.30 0.03~0.30 0.03~0.20 0.02~0.20
奥氏体不锈钢 0.20~25.0 0.20~20.0 0.15~10.20 0.15~8. 00 0.15~7.00 0.13~1.00 0.10~0.80 0.10~0.70 0.07~0.70 0.07~0.60 0.07~0.50 0.06~0.40 0.06~0.40
图3 平板带“十”字槽型爆破片示意图
4 GB/T14566.3—2011
图4 平板带“C"字槽型爆破片示意图
