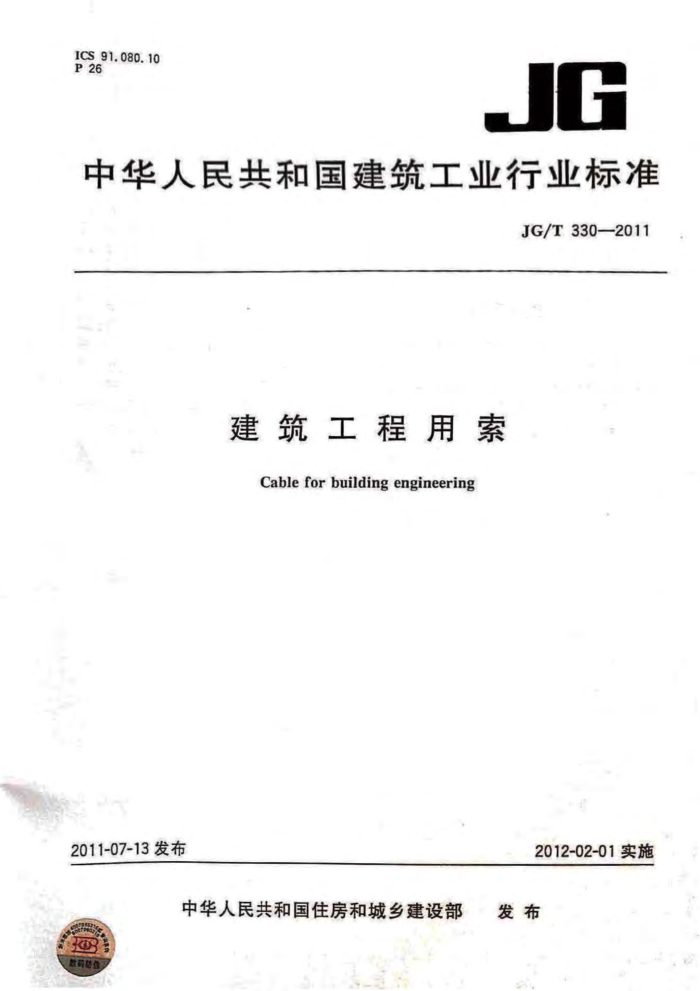

ICS91.080.10 P26
JG
中华人民共和国建筑工业行业标准
JG/T330—2011
建筑工程用索
Cable for building engineering
2011-07-13发布
2012-02-01实施
中华人民共和国住房和城乡建设部 发布
38 可聘 JG/T330—2011
目 次
前言 1范围… 2规范性引用文件 3术语和符号 4分类、代号与标记…. 5一般要求 6技术要求 7试验方法 8检验规则 9标志、包装、运输、贴存附录A（规范性附录） 拉索常用规格
.
.
.
11 13 15 JG/T330—2011
前言
本标准按照GB/T1.1-2009给出的规则起草本标准由住房和城乡建设部标准定颖研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：建研科技股份有限公司。
本标准参加起草单位：建研(北京)结构工程有限公司、同济大学、北京市建筑工程研究院、柳州耿维姆机械股份有限公司、巨力索具股份有限公司、江苏法尔胜新日制铁缆索有限公司、上海浦江绳索股份有限公司、杭州浙锚预应力有限公司、北京中建建筑科学研究院有限公司、天津市振华项应力技术有限公司、广东坚朗五金制品有限公司，
本标准主要起草人：冯大斌、朱莹、周建民、李晨光、刘航、黄芳玮、李廷树、金平、陆剑峰、周成顺、 焦探刚、林志成、尚景联、张清杰。
I JG/T330—2011
建筑工程用索
1范围
本标准规定了建筑工程用索（以下简称拉索）的术计和符号、分类，代号与标记、一般要求、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于建筑工程各类结构用索。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件，凡是不注日期的引用文件.其最新版本（包括所有的修改单）适用于本文件。
GB/T699 优质碳索结构钢 GB/T1220 不锈钢棒 GB/T1591 低合金高强度结构钢 GB/T2951.11 电缆和光缆绝缘和护套材料通用试验方法 GB/T3077 合金结构钢 GB/T4162 锻轧钢摔超声检测方法 GB/T5224 预应力混凝土用钢绞线 GB/T5796.1 梯形螺纹 GB/T6402 钢锻件超声检测方法 GB/T7233 铸钢件超声探伤及质评定标准 GB8918 重要用途钢丝绳 GB/T9443 铸钢件渗透检测 GB/T9444 铸钢件磁粉检测 GB/T9944 不锈钢丝绳 GB/T11352 一般工程用铸造碳钢件 GB/T14370 预应力筋用锚具、夹具和连接器 GB/T17101 桥梁缆索用热镀锌钢丝 GB/T18365--2001斜拉桥热挤聚乙烯高强钢丝拉索技术条件 GB/T20934 钢拉杆 GB/T21073 环氧涂层七丝预应力钢绞线 CJ/T297桥梁缆索用高密度聚乙烯护套料 CJ3058 塑料护套半平行钢丝拉索 JB/T4730.4承压设备无损检测第4部分磁粉检测 JB/T5000.6重型机通用技术条件铸钢件 JB/T5000.8重型机械通用技术条件锻件 JB/T5000.15 ·重型机械通用技术条件 锻件无揽探伤标准 JG/T201 1建筑薪墙用钢索压管接头
- JG/T330—2011
JT/T449 公路悬索桥吊索 YB/T152 高强度低松弛预应力热镀锌钢绞线
3术语和符号 3.1术语和定义
下列术语和定义适用于本文件。 3. 1.1
索体cablebody 由单根或多根钢丝、钢绞线、钢丝缅或钢样及防护层构成的线形受力体。
3.1.2
拉索cable 由索体和错具等零部件组成的在工程结构中承受拉力的构件。
3.1.3
钢丝拉索 cableof steel wires 索体采用高蛋钢丝束组成的拉索
3.1. 4
钢丝绳拉 Cable of steel wire ropes 索体采用消除吉构变形的 的钢丝兜形成的拉壳
3.1.5
平行钢绞线拉索 cable or parallel strand 索体采用若于根平行钢绞线形成的拉索。
3.1.6
扭绞型钢绞线拉索 cableoftwistedstrand 索体采用者干根平行钢级 线经扭绞形成的拉索
3.1.7
钢拉杆（或称钢棒拉象） steel tie rod 索体采用钢棒形成的拉
3.1.8
锚具anchorage 索体端部用于锚固和保持索力且将索力传逆给结构的锚固及连按装置。
3.1.9
冷铸式锚具cold-casting anchorage 采用环氧树脂与钢丸(铁砂)等材料用冷铸技术进行固结索体端头的锚具。
3.1.10
热铸式锚具 hot-castinganchorage 采用低熔点合金用热铸技术进行固结索体端头的锚具。
3, 1. 11
压接式锚具pressingconnectiveanchorage 采用压接技术进行固结索体端头的锚具。
3.1.12
护层tightlycoveredplasticsheath 索体外紧贴包覆的保护层。 2
