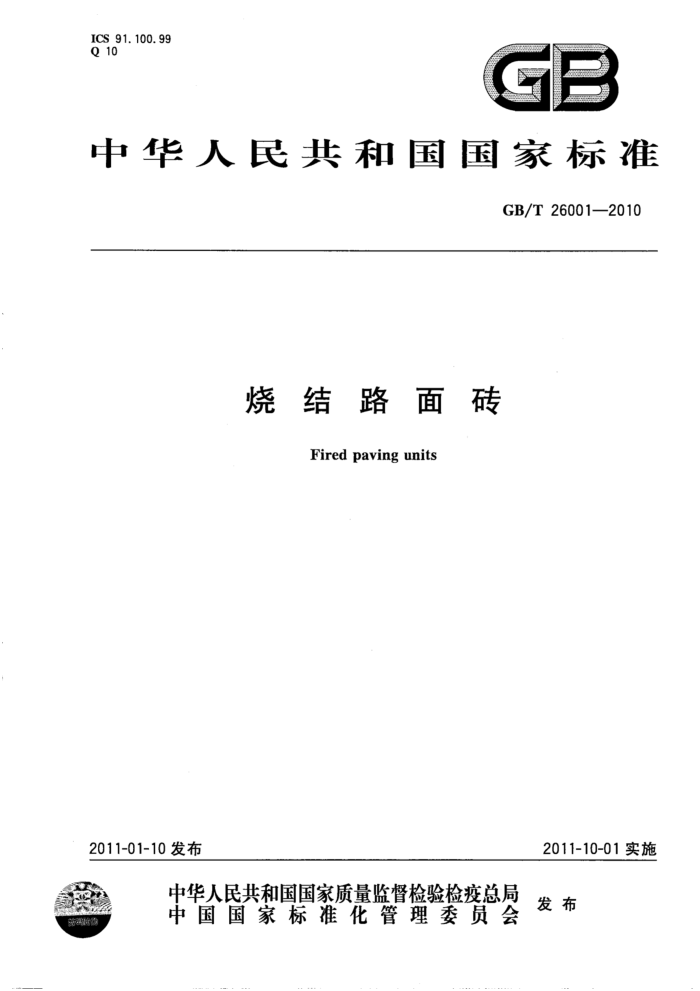

ICS 91.100.99 Q 10
GB
中华人民共和国国家标准
GB/T26001—2010
烧结路面砖
Fired paving units
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26001—2010
前 言
本标准按照GB/T1.1-2009给出的规则编写。 本标准由中国建筑材料联合会提出。 本标准由全国墙体屋面及道路用建筑材料标准化技术委员会（SAC/TC285)归口。 本标准负责起草单位：西安墙体材料研究设计院。 本标准参加起草单位：上海市建筑科学研究院有限公司、北京东方龙泉装饰砖有限公司、广东佛山
红狮陶瓷有限公司、秦皇岛发电有限责任公司晨奢建材分公司、大连太平洋砖制品有限公司、陕西省富平艺博建材有限责任公司、天津国环页岩制品有限公司。
本标准主要起草人：程相伟、庄红斌、李桂朋、楼晓芳、赵裕文、刁树强、刘永华、钟辉、仇俊成、张岚、 姜忠霄、林玲、周炫。
- GB/T26001—2010
烧结路面砖
1范围
本标准规定了烧结路面砖的分类、标记、一般规定、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存。
本标准适用于以页岩、煤研石、粘土及其他矿物为主要原料，经烧结制成的，用于铺设人行道和车行道、广场、仓库、地面等的烧结路面砖（以下简称路面砖）。
路面砖可具有多种尺寸、颜色和形状。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2542砌墙砖试验方法 GB/T12988 3无机地面材料耐磨性试验方法 GB6566 6建筑材料放射性核素限量
3分类
3.1分类
路面砖按照其用途和使用场合划分为强度类别和耐磨类别。
3.1.1强度类别和用途
F类：用于重型车辆行驶的路面砖。 SX类：用于吸水饱和时并经受冰冻的路面砖 MX类：用于室外不产生冰冻条件下的路面砖。 NX类：不用于室外，而允许用于吸水后免受冰冻的室内路面砖。
3.1.2耐磨类别和使用场合
I类：用于人行道和交通车道。 Ⅱ类：用于居民区内步道和车道。 Ⅱ类：用于个人家庭内的地面和庭院。
3.2品种、代号
按路面砖形状分为：普通型路面砖（代号P)、联锁型路面砖（代号L）。 3.3规格尺寸
路面砖的主要规格尺寸见表1。
1 GB/T26001—2010
表1规格尺寸
单位为毫米
项目长或宽厚度注：其他规格尺寸可根据用户要求确定。
尺寸 100,150,200,250,300 50,60,80,100,120
3.4 标记
按产品代号、规格尺寸、强度类别、耐磨类别和标准编号顺序进行标记。普通型路面砖规格为 100mm×100mm×50mm，强度类别SX类、耐磨类别I类、合格的路面砖标记示例：
100×100X50SXI GB/T26001—2010
P
4一般规定
4.1 路面砖的外露表面应平整，宜有倒角。 4.2路面砖可为实心，也可有孔洞。
5技术要求
5.1 外观质量
路面砖的外观质量应符合表2的规定。
表2外观质量
单位为毫米
项 目
标准值 3. 0 5. 0 3. 0 3. 0
缺损的最大投影尺寸缺棱掉角的最大投影尺寸裂纹的最大投影尺寸翘曲度
< ≤ ≤ ≤
5.2尺寸偏差
路面砖的尺寸偏差应符合表3的规定。
表3尺寸偏差
单位为毫米
规格尺寸范围
标准值 ±1. 5 ±2.5 ±3. 0
≤80 80~280 >280
2 GB/T 26001—2010
5.3物理性能 5.3.1 抗压强度、吸水率及饱和系数
抗压强度、吸水率及饱和系数应符合表4的规定。
表4抗压强度、吸水率及饱和系数
抗压强度/MPa
吸水率/%
饱和系数
类别
≥
≤
≤
平均值 单块最小值 平均值 单块最大值 平均值 单块最大值
F类 SX类 MX类 NX类
62.8 48.6 25.1 20. 4
70. 0 55.0 .30. 0 25. 0
6. 0 8. 0 14.0 无要求
7. 0 11. 0 17. 0 无要求
一 0. 78 无要求无要求
0. 80 无要求无要求
5.3.2 抗冻性能
路面砖不符合表4中吸水率和饱和系数的要求时，应进行冻融循环试验。 冻融循环试验后，外观质量应符合表2的规定，且干质量损失不大于0.5%。
5.3.3 泛霜性能
每块砖样试验后应无泛霜。 5.3.4耐磨性能
路面砖耐磨性能应符合表5的规定。
表5 耐磨性能
磨坑长度/mm
耐磨类别 I类 Ⅱ类 Ⅲ类
≤ 28.0 32. 0 35. 0
5. 4 放射性核素限量
用于家庭内地面和庭院的路面砖放射性核素限量应符合GB6566中A类装修材料的规定。 用于人行道和车行道的路面砖放射性核素限量应符合GB6566中C类装修材料的规定。
6 试验方法
6.1量具
路面砖的测量采用砖用卡尺（见图1)或精度不低于0.5mm其他量具。
3
