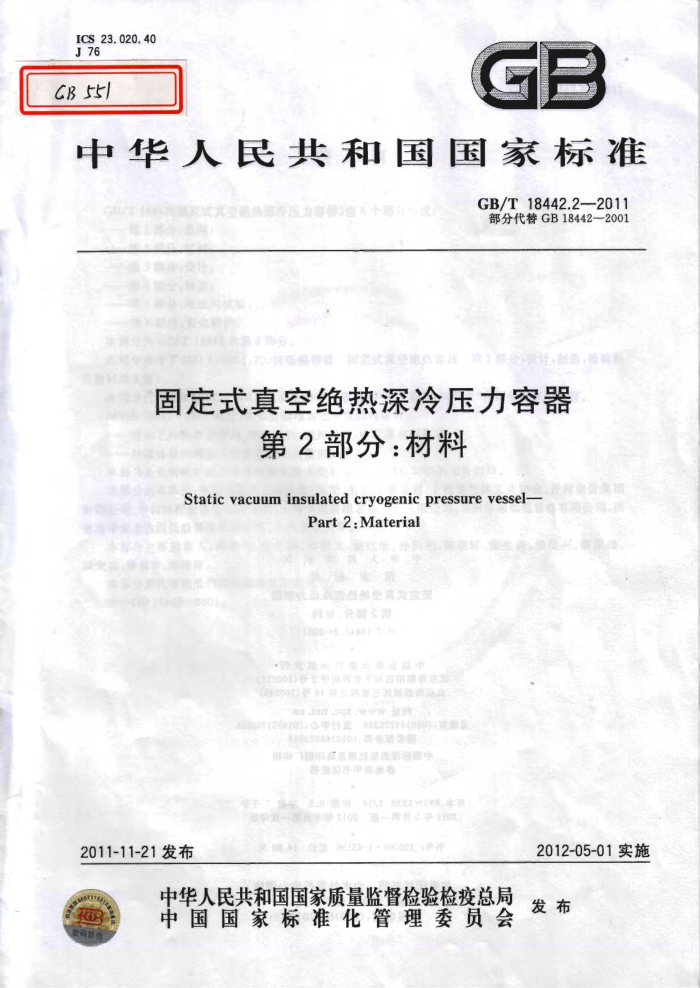

ICS 23.020.40 J76
CB 55)
中华人民共和国国家标准
GB/T18442.22011 部分代替GB18442—2001
固定式真空绝热深冷压力容器
第 2 部分:材料
Static vacuum insulated cryogenic pressure vessel-
Part 2.Material
2012-05-01实施
2011-11-21发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 二
北育国国共另人华！
集川生象祥移和同的款
信
SERS 而的美来与随德量亚元样性焊畅的
05费
器容大彩装醛空真左宝间
林主食菜
miboumbonneh
nialaM:sHas 中华人民共和国
国家标准
固定式真空绝热深冷压力容器
第2部分：材料 GB/T18442.2—2011
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100013) 北京市西城区三里河北街.16号（100045)
网址www.spcnet.cn
总编室：（010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
开本880×12301/16印张0.5字数7千字 2012年5月第一版2012年5月第一次印刷
书号：155066·1-45156定价14.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T18442.2—2011
前言
GB/T18442《固定式真空绝热深冷压力容器》由6个部分组成：
第1部分：总则；第2部分：材料；
第3部分：设计；
第4部分：制造；第5部分：检验与试验；第6部分：安全防护。
本部分为GB/T18442的第2部分。 本部分参考了ISO21009-1：2008《低温容器 固定式真空绝热容器 第1部分：设计，制造，检验和
试验》（英文版）。
本部分代替GB18442--2001《低温绝热压力容器》中6.5条“材料要求”和部分定义的内容。 与GB18442--2001相比，本部分新增加或变化的内容有：
增加了外购件及管件、焊接材料、吸附材料、内支撑材料要求；对罐体材料增加了性能指标和质量控制要求。
本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本部分起草单位：中国国际海运集装箱（集团）股份有限公司、上海市气体工业协会、开封空分集团
有限公司、中国特种设备检测研究院、上海华谊集团装备工程有限公司、苏州华福低温容器有限公司、张家港中集圣达因低温装备有限公司、上海交通大学。
本部分主要起草人：周伟明、寿比南、杨国义、裴红珍、孙洪利、陈朝晖、张生高、潘俊兴、唐家雄、 顾安忠、滕俊华、施锋萍。
本部分所代替标准的历次版本发布情况为：
GB18442—2001。
Ay GB/T18442.2—2011
固定式真空绝热深冷压力容器
第2部分：材料
1范围
1.1本部分规定了固定式真空绝热深冷压力容器（以下简称深冷容器）用材料的基本要求。 1.2本部分适用范围同本标准第1部分
规范性引用文件
2
下列文件对手 本文件的应用是必不可少的。凡是注日期的引用文件仅注日期的版本适用于本文件。凡是不注 日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 150 钢制力容 GB713 锅炉和压力 容器用钢板 GB/T 220 不锈钢棒 GB/T 3198 铝及铝合 金酒 GB/T 327 碳素结 钢和租 合金结 热轧厚钢板 和钢帘 GB/ 135 5A分家
试验方钢无缝钢管
0
GB/ 149 流体输 GB/T 16958 包装用 双向拉伸酯薄膜 GB/T 8442 固定 武真空绝热深控 容器 主部分总购
1
承压设备 用不锈钢板与钢带
GB245 HG/T2690 3X 分子第 NB/T4700 低温承压设备用低合金钢锻件
NB/T47010承压设备用不锈钢和耐热钢锻件 TSGD2001 压力管道元件制造许可规则 TSGR0004 固定式压力容器安全技术监察规程
3 术语和定义
GB150和GB/T18442.1中确立的以及下列术语和定义适用于本文件。
3. 1
夹层interspace 指内容器与外壳之间形成的密闭空间。
3.2
罐体tank 由内容器、外壳和绝热层等组成的压力容器。
3. 3
内容器innervessel 储存深冷液体，并能承受工作压力的内胆。 GB/T18442.2—2011
3. 4
外壳outershell 形成和保护真空绝热空间的密封容器。
3.5
主要受压元件mainpressureunits 内容器的简体、封头，以及公称直径不小于250mm的接管和管法兰。
4一般要求
4.1外购件应符合相应国家标准、行业标准的规定，并应有产品合格证。外购件经检验合格后方可使用。 4.2罐体的选材应当考虑材料的使用条件（设计温度、设计压力、介质特性和操作特点等）、材料的性能（力学性能、化学性能、物理性能和工艺性能），容器的制造工艺以及经济合理性。 4.3罐体用材料的质量、规格与标志，应当符合相应材料的国家标准或者行业标准的规定，其使用方面的要求应当符合引用标准的规定。 4.4制造单位应当对材料供货单位进行考察、评审和追踪，确保所使用的压力容器材料符合本标准及相关标准的要求。在材料进厂时应当审核材料质量证明书和材料标志，符合本标准的规定后方可投料使用。 4.5罐体受压元件采用按国外标准生产的材料时，应符合TSGR0004的规定。 4.6当罐体材料有特殊要求时，应在设计图样或相应的技术文件中注明。
5外购件及管件
5.1可能与深冷液体接触的接头、密封垫和管路用材料应与工作介质相容。 5.2不锈钢管应当符合GB/T14976的规定，且考虑材料与介质的相容性。 5.3管件、阀门等压力管道元件应当符合相应材料的国家标准或者行业标准的规定，且考虑材料与介质的相容性。 5.4管件、阀门等压力管道元件的制造单位许可资格应当符合TSGD2001的要求与规定。
6罐体材料
6.1一般要求
罐体用材料（钢板、锻件、钢管等）的力学性能和化学性能要求应符合TSGR0004的规定，以及GB150 和设计图样引用标准的要求。 6.2内容器用材料 6.2.1内容器用材料应符合设计图样的规定，标准常温屈服强度与标准常温抗拉强度下限值之比一般不应大于0.85；其标准常温屈服强度一般应不大于460MPa，标准常温抗拉强度上限值一般应不大于 725MPa。 6.2.2内容器用不锈钢板应符合GB24511的规定；不锈钢锻件应符合NB/T47010的规定，锻件级别不应低于Ⅲ级；不锈钢棒应符合GB/T1220的规定。 6.2.3内容器用钢板的复验至少包括下列内容：
a）每张钢板的表面质量和标记； 2 18
GB/T18442.2—2011
10其他材料 10.1与受压元件相焊接的非受压元件应是焊接性能良好的钢材。 10.2支座与设备主体焊接的垫板应采用与主体材料牌号相同的材料， 10.3罐体用其他材料应符合设计图样的要求。与低温受压元件相焊接的非受压元件材料，其低温韧性及焊接性能应与相焊受压元件相匹配。
