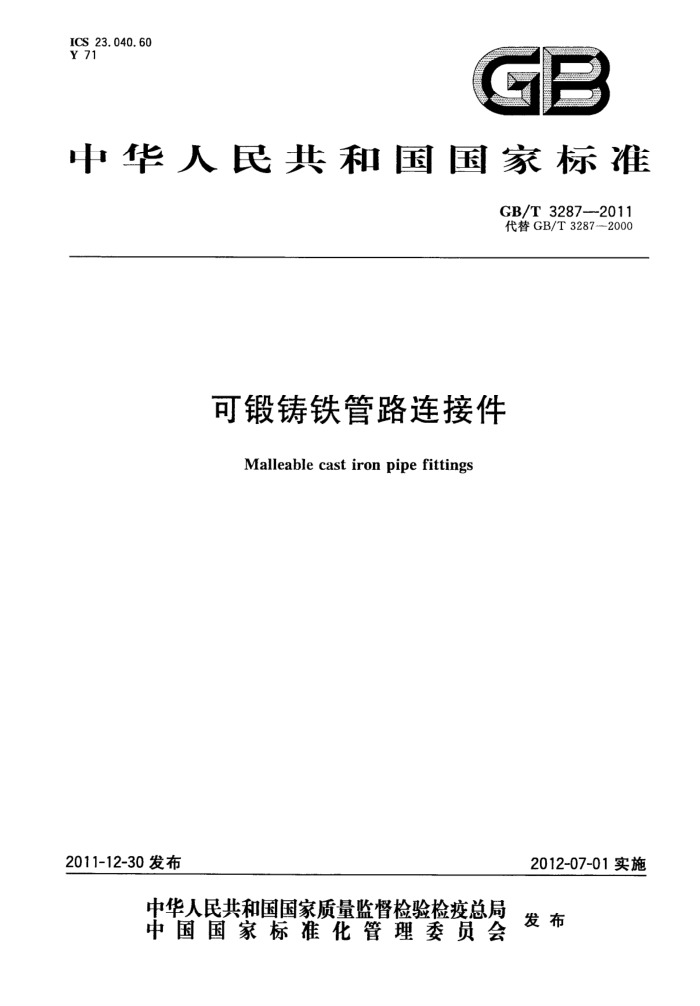

ICS 23.040.60 Y 71
GB
中华人民共和国国家标准
GB/T32872011 代替GB/T3287-2000
可锻铸铁管路连接件
Malleable cast iron pipe fittings
2012-07-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T3287—2011
目 次
前言范围
1 2
规范性引用文件 3 术语和定义
产品分类 5 要求 6° 试验方法
4
6
11 13 14 14
检验规则 8 管件尺寸和安装长度 通则· 9标志、包装、运输、贮存附录A（规范性附录） 管路连接件型式尺寸参考文献
7
16 38
R GB/T 3287—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用欧共体标准EN10242：1994/A2：2003《螺纹式可锻铸铁管件》。 本标准代替GB/T3287—2000《可锻铸铁管路连接件》，与GB/T3287-2000相比主要变化如下：
增加了管螺纹轴线垂直度的极限偏差值和检测方法；增加了管件端部倒角轴向长度的上限值；
一
一对气密性试验效果的保证和确认做出了更具体的规定。 本标准由中国轻工业联合会提出。 本标准由全国五金制品标准化技术委员会（SAC/TC174）和全国管路附件标准化技术委员会
(SAC/TC237)归口。
本标准起草单位：济南攻德铸造有限公司、天津通宝集团通宝管件公司、江西赣玛实业有限公司、河北建支铸造集团有限公司、中国五金制品协会、重庆市大足县龙岗管件有限公司、中国五金制品协会玛钢专业委员会、云南云海玛钢有限公司、上海浦东玛铁厂、廊坊恒宇工具制造有限公司、佛山市质量计量监督检测中心、浙江省阀门水暖产品质量检测中心、上海建筑五金工业研究所有限公司。
本标准主要起草人：孔祥存、刘学义、赖德毅、任久红、柳润峰、姜仁杰、王长发、陈昆、陶树善、 王瑞昌、杨桂明、李国林、李志强、谷国海、黄永忠、许心远、忻成梁。
本标准所代替标准的历次版本发布情况为：
GB/T3287—1982,GB/T3288—1982、GB/T3289.1~3289.39—1982、GB/T3287-2000。
H GB/T3287—2011
可锻铸铁管路连接件
1范围
本标准规定了可锻铸铁管路连接件（以下简称“管件”）的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于公称尺寸(DN)6150输送水、油、空气、煤气、蒸汽用的一般管路上连接的管件。指定与符合GB/T7306.1或GB/T7306.2规定的螺纹相连接。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T192 普通螺纹基本牙型 GB/T193 普通螺纹直径与螺距系列（直径1~600mm） GB/T 196 普通螺纹基本尺寸(1～600mm） GB/T197 普通螺纹公差与配合（直径1~355mm） GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829 周期检查计数抽样程序及表（适用于对过程稳定性的检验） GB/T4956 磁性金属基体上非磁性覆盖层厚度测量磁性法 GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（(eqvISO7-1：1994) GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹（eqvISO7-1：1994) GB/T7307 非螺纹密封的管螺纹 GB/T9440 可锻铸铁件 GB/T13825 金属覆盖层 黑色金属材料热镀锌层 单位面积质量称量法
3术语和定义
下列术语和定义适用于本文件。
3.1
管件fitting 用于连接一个或几个零（部)件的产品。
3.2
管件规格fittingsize 螺纹尺寸代号designationofthreadsize 符合GB/T7306.1或GB/T7306.2管螺纹的标记的出口端螺纹代号。 注：管件规格（即螺纹尺寸代号)与公称尺寸(D)之间的关系，见表1。
1 GB/T 32872011
表 1
管件规格 1/8 1/4 3/8 1/2 3/4 公称尺寸DN D 8 10 15 20 25 32 40 50 65 80 100 125 150
1岁 1% 2 2% 3
5
4
6
3.3
加强 reinforcement 在内螺纹管件外径的端部，以方边或圆边附加的形式（见图1）。
a）方边
b)圆边
图1加强的形式
3.4
肋rib 为了有利于安装在管件外面局部沿轴向附加的材料。
3.5
出口outlet 管件的内螺纹或外螺纹端部。用于连接管子、管件或其他元件，密封管螺纹符合GB/T7306.1或
GB/T 7306.2。 3.6
主管 run 三通或四通的主轴线上的两个出口。
3.7
支管branch 三通或四通的侧向出口。
3.8
倒角chamfer 螺纹人口端切出的锥形部分，便于装配和防止损坏螺纹始端。
3. 9
端面到端面的尺寸face-to-facedimension 管件出口处同轴两个平行面之间的距离。
3. 10
端面到中心的尺寸face-to-centredimension 管件出口处的端面到与其成角度的出口中心轴线之间的距离。
2 GB/T3287-2011
3. 11
安装长度layinglength 安装后管子端面到管件轴线的平均距离，或两个管子端面之间的平均距离（见5.5.2）。
4产品分类
4.1按表面状态分
黑品管件符号：Fe；热镀锌管件符号：Zn。
4.2按结构型式分
管件型式和符号在表2中给出，这些符号与管路识别有关，可以用于标记（见4.3.1）。
表 2
型式
符
号
A1
A 弯头
(92
120
(121)
中舟内串
B 三通
(130)
c 四通
(180)
C
D 短月弯
(1a)
(2a)
E 单弯三通
及双弯弯头
(131)
(132)
a GB/T3287—2011
表2（续）
型式
符 号
G1/45°
G1
G4/45°
G8
G4
十
G 长月弯
(40)
(2)
(41)
(1)
(3)
M2 M2
M2
M4
M 外接头
(529a)
(246)
(270)
(240)
N8 N8 R-L
N4
N8
N 内外螺丝内接头
(241)
(280)
(245)
P4
P 锁紧螺母
(310)
T
T 管帽管堵
(596)
(300)
(291)
(290)
U12
1
U 活接头
(340)
(330)
(331)
(341) GB/T3287—2011
表2（续）
符 号
型式
UA2
UA11
UA12
UA1
UA 活接弯头
业
(95)
(97)
(96)
(98)
Za2
Za1
Za 侧孔弯头侧孔三通
(221)
(223)
4.3产品标记 4.3.1 标记内容 4.3.1.1 符合本标准的管件应按下列内容标注：
a) 管件的型式（见表2）； b) 执行标准编号； c) 符号(见表2)； d) 管件规格（见附录A）； e) 表面状态（见4.1)；
设计符号（见5.4.1)。
f)
4.3.1.2 按照4.3.1.1中标注的内容允许使用代号（见表2）和公称尺寸代替相对应的符号和管件规格。 4.3.2标记的补充说明 4.3.2.1 同径管件，即所有出口处规格相同，归类于一个规格表示。 4.3.2.2有两个出口端的异径管件，按出口规格渐减的顺序来规定（大出口～小出口） 4.3.2.3 有两个以上出口端并且出口规格不一样的异径管件按图2规定标记。
5
