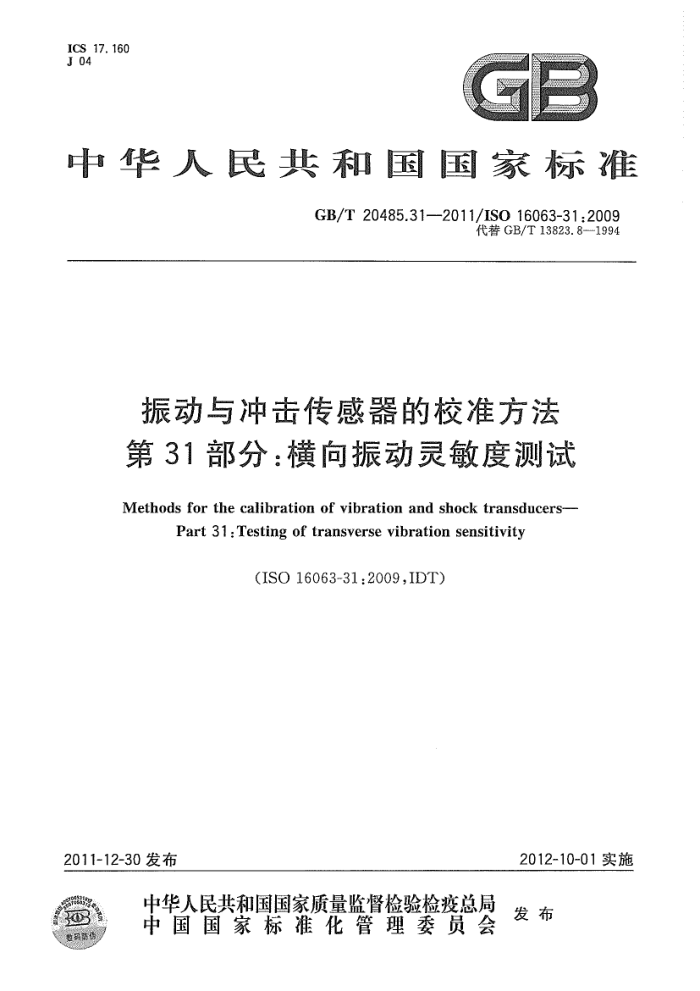

ICS 17.160 J04
中华人民共和国国家标准
GB/T20485.31—2011/IS016063-31:2009
代替GB/T13823.8-1994
振动与冲击传感器的校准方法第31部分：横向振动灵敏度测试
Methods for the calibration of vibration and shock transducers-
Part 31 : Testing of transverse vibration sensitivity
(ISO16063-31:2009,IDT)
2012-10-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伤 GB/T20485.31—2011/ISO16063-31:2009
前言
GB/T20485《振动与冲击传感器的校推方法》由以下几大类组成：
-第1类：基本概念；一第2类：绝对法校准（如：激光干涉法振动绝对校准、激光干涉法冲击绝对校准等）；
第3类：比较法校准（如：振动比较法校准、冲击比较法校准等）； -第4类：环境模拟校准（如：磁灵敏度、声灵敏度、基座应变灵敏度、横向振动灵敏度等）。 本部分属第4类，是GB/T20485的第31部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替GB/T13823.8-1994。本部分与GB/T13823.8—1994的主要区别是：
-GB/T13823.8-—1994只提出了-种方法，而本部分提出了三种不同的测试方法：单轴振动激励法，两轴振动激励法和三轴振动激励法。
本部分使用翻译法等同采用ISO16063-31：2009《振动与冲击传感器的校准方法第31部分：横向振动灵敏度的测试》（英文版）。
本部分由全国机械振动、冲击与状态监测标准化技术委员会（SAC/TC53)提出并归口。 本部分起草单位：中国测试技术研究院、中国航空工业集团公司北京长城计量测试技术研究所、陕
西省计量科学研究院、江苏联能电子技术有限公司、航天科技集团公司第704研究所。
本部分主要起草人：朱沙、李新良、秦宇、陈启山、鲁敏。 本部分所代替标准的历次版本发布情况为：
GB/T13823.8--1994。
I GB/T 20485.31—2011/IS016063-31:2009
4单轴振动激励法的横向灵敏度测试系统
4.1装置
横向灵敏度测试系统的单轴向振动发生器是指配备了特定设计装置的单轴激振器，该特定装置用于安装被测传感器，并且使得传感器的敏感几何轴的方向垂直于激振器的运动方向（激振器的运动方向如图1所示，定义为Z方向）。激振方向的改变可以使得传感器的敏感几何轴的垂直方向与激振器的运动方向形成不同的角度，最优为至少180°连续角度的变化。如图1所示为一个八面体固定装置的示例（见参考文献[5)。
另一个方法是使用电动长冲程激振器与转盘，转盘由步进电机驱动（见第5章）。固定（传感器）装置的横向加速度振幅取决于激振器的横向振动，在每个测试频率下微振器的横向振动应小于Z方向加速度振幅值的1%，当被测传感器的横向灵敏度小于它儿何轴灵敏度2%的情况下，对激振器的横向振动应有更高的要求（例如在测量频率处为0.2%）。为确保激振器的横向振动足够小，应事先测量安装有负载(形状重量和被测传感器近似)的整个装置（激振器和固定装置)的横向振动，或者在实际的横向灵敏度测量中对横向振动进行监测。对于被测传感器的输入和输出信号的测量见第8章。
横向测试系统的频率范围一般是1Hz～5kHz，这取决于激振器的工作范围固定装置和被测传感器的质量，产生的加速度幅值范围通常是1m/s~200m/s
说明：
一旋转8面体的旋拧装置（角度变化45）；被测传感器；一八面体；参考加速度计：一振动激励台台面。
2-
-
5-
图1横向灵敏度测量装置中传感器敏感轴与激振器振动方向垂直示意
2
