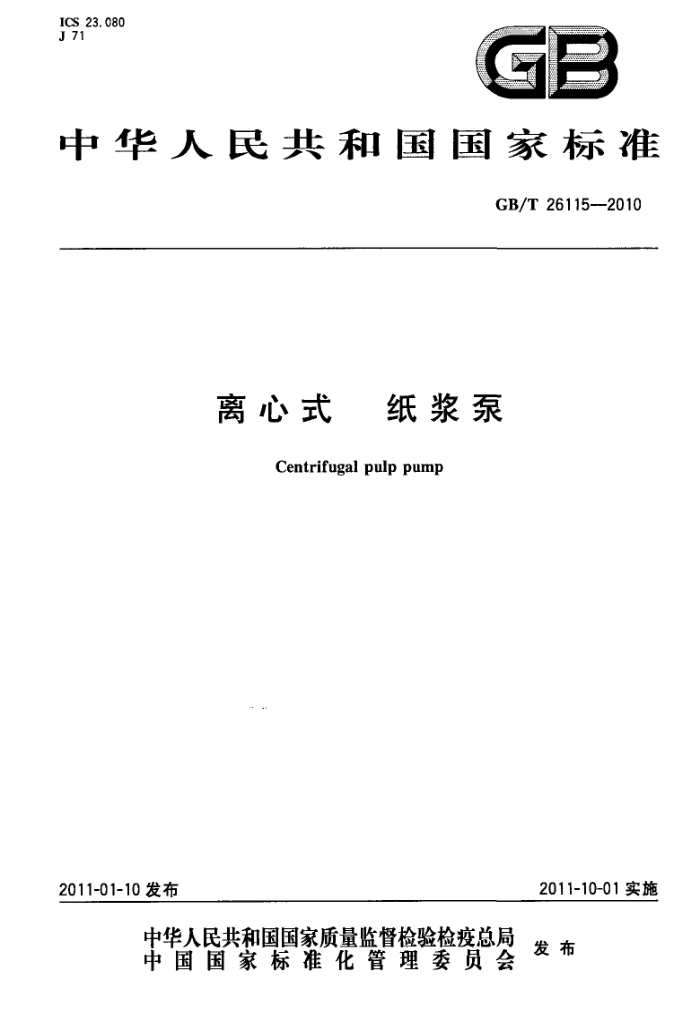

ICS 23.080 J 71
GB
中华人民共和国国家标准
GB/T26115---2010
离心式 纸浆泵
Centrifugalpulppump
2011-01-10发布
2011-10-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26115—2010
目 次
前言
m
范围 2 规范性引用文件术语和定义
3 4 5 设计
产品分类
2
6 材料
10 10 11 13 14 15 16 19 20 21
工厂检查和试验· 8发运准备·· 附录A（资料性附录） 询价单、投标书、购货订单，附录B（资料性附录） 订货之后的文件提供附录C（资料性附录） 纸浆泵数据表附录D（资料性附录） 输送浆体介质时管路压头损失及黏度计算附录E（规范性附录） 允许偏心距附录F（资料性附录） 动态密封配置示例附录G（资料性附录） 纸浆泵材料的选用·
7
..
- GB/T26115—2010
前言
本标准的附录E为规范性附录，附录A、附录B、附录C、附录D、附录F和附录G为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211)归口。 本标准起草单位：江苏迎浪科技集团有限公司、合肥华升泵阀有限责任公司、杭州碱泵有限公司、广
东省佛山水泵厂有限公司、上海东方泵业集团有限公司、沈阳水泵研究所。
本标准主要起草人：陈进、柴立平、李进富、莫宇石、刘卫伟、郑梦海、周民、王志翔、杨敏官、钱夏扬。
亚 GB/T26115--2010
离心式 纸浆泵
1范围
本标准规定了电动机驱动的卧式单级单吸和单级双吸离心式纸浆泵的产品分类、设计、材料、工厂检查和试验及发运准备。
本标准适用于造纸或制浆工业流程中浆体介质温度≤104℃，浓度≤8%的离心式纸浆泵（以下简称泵）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T3215 5石油、重化学和天然气工业用离心泵（GB/T3215—2007，ANSI/API610：2004，IDT） GB/T3216 回转动力泵水力性能验收试验1级和2级（GB/T3216--2005，ISO9906：1999，
MOD)
GB/T5656 离心泵技术条件（Ⅱ类）（GB/T5656-2008，ISO51992002，IDT） GB/T5661 轴向吸人离心泵机械密封和软填料用空腔尺寸（GB/T5661一2004，ISO3069：
2000,MOD)
GB/T5662 轴向吸人离心泵（16bar）标记、性能和尺寸（GB/T5662-1985，idtISO2858：1975） GB/T7021离心泵名词术语 GB/T9113.1平面、突面整体钢制管法兰 GB/T13384机电产品包装通用技术条件 GB/T17241.6整体铸铁法兰 JB/T4297 泵产品涂漆技术条件 JB/T6880.1 泵用灰铸铁件 JB/T6880.2泵用铸钢件 JB/T8097泵的振动测量与评价方法 JB/T 8098 泵的噪声测量与评价方法
3术语和定义
GB/T7021确立的以及下列术语和定义适用于本标准。
3. 1
腐蚀磨损裕量corrosionandabrasionallowance 被输送液体浸蚀的零件，其壁厚超出理论壁厚的部分，理论壁厚是为经受住所给出的在最恶劣工作
条件下的压力极限及磨损所需要的壁厚。
4产品分类 4.1产品基本型式
泵可分为单级单吸悬臂式和单级双吸轴向剖分式。
1 GB/T26115--2010
4.2产品基本型号 4.2.1型号的表示方法
口 口口-0-0
叶轮切割直径顺序号：A、B、C.. 叶轮名义直径，单位为毫米（mm）泵出口直径，单位为毫米（mm）泵进口直径，单位为毫米（mm），由企业自定是否注写 “S”表示双吸泵，不注则表示单吸泵泵代号，以纸浆泵”汉语拼音的缩写“ZJB”
4.2.2示例
进口直径为150mm，出口直径为100mm，叶轮名义直径为350mm的单级单吸泵型号表示为：
ZJB150-100-350
5设计 5.1总则 5.1.1文件
每当多个文件中含有相抵触的技术要求时，应按下列次序决定它们的适用性： a）购货订单或询价单（如果没有发出购货订单）（见附录A和附录B)； b）数据表(见附录C)； c）本标准的技术要求； d）购货订单或询价单（如果没有发出购货订单）中作为参考的其他标准。
5.1.2基本性能参数
在清洁冷水条件下，单级单吸泵的基本性能参数应符合表1的规定，单级双吸泵的基本性能参数应符合表2的规定。
输送浆体介质时，泵的性能参数参照附录D进行修正及换算。 需方对泵有特殊要求时，应在购货订单或询价单中予以说明。
表1单级单吸泵性能参数
流量 Q/(m*/h)
转速 n/(r/min)
扬程 H/m 8 12.5 20 32 8 12. 5 20 32
必需汽蚀余量 NPSHR/m
效率 7/% 57 52 46 39 67 63 58 50
2. 00 1. 98 1. 96 1. 92 2. 00 1. 98 1. 95 1. 93
12.5
1 450
25
2 GB/T26115—2010
表1(续）
流量 Q/(m* /h)
扬程 H/m 8 12. 5 20 32 12. 5 20 32 50 20 32 50 20 32 50 12. 5 20 32 20 32 50 32 50 80 125 32 50 80 125 32 50 80 125 50 80 125 80 125
转速 n/(r/min)
必需汽蚀余量 NPSHR/m
效率 /% 72 70 66 62 70 67 64 61 79 76 72 81 79 75 83 81 78 84 81 78 64 59 50 40 70 68 61 52 76 73 70 64 78 75 72 81 77
2. 50 2. 40 2. 32 2.30 1, 50 1. 40 1. 30 1. 26 2.50 2. 30 2. 10 4. 00 3.85 3. 70 4. 00 3.80 3. 70 5. 50 5. 00 4.60 1. 70 1. 65 1. 62 1. 60 2. 30 2. 15 2. 00 1. 90 4. 00 3. 80 3. 50 3. 30 6.30 5.80 5.50 10. 00 8.50
50
100
1 450
200
400
800
970
1 200
25
50
2 900
100
200
400
3 GB/T26115—2010
表2单级双吸泵性能参数
流量 Q/(m* /h)
扬程 H/ mn 14 24 39 65 12 19 32 58 90 16 26 44 75 125 13 22 35 59 98 22 32 47 75 100 ： 22 32 47 76
转数 n/(r/min)
效率 ≥/ % 84.8 82. 6 77. 6 83.8 85.8 83 78. 6 84.3 86. 5 84 79. 5 83 85 88 83 79. 5 84 86 88 84
汽蚀余量 NPSHR/m
3. 8 3. 5 3. 2 2. 8 5. 5 5. 2 4. 7 4. 4 4 6. 9 6.7 6. 2 5. 6 5. 2 6. 0 5. 4 5. 1 4. 6 4. 3 7. 2 7. 0 6. 7 6. 2 5. 8 10. 2 9. 5 9. 0 8. 2
485
790
1 450
1 260
2 020
970
3 170
730
88
5 500
5.1.3必需汽蚀余量（NPSHR）
必需汽蚀余量（NPSHR)应按GB/T3216的规定以清洁冷水作为试验介质确定。 5.1.4户外安装
泵应适合于在0℃～50℃及pH值为pH=5～pH=7环境条件下的户外安装。 需方如果要求泵必须适合于高温或低温、腐蚀性环境、沙暴等异常环境条件时，则应予指明。
5.2电动机
泵配套电动机的选取应考虑浆体介质的浓度、密度及其他连接条件的影响，其输出功率按式（1）
4 GB/T26115—2010
确定：
P≥KKP
....*..( 1 )
.-
式中： P- 选用电动机的输出功率，单位为千瓦（kW）； K，-电动机额定输出功率与额定条件下泵输人功率的百分比，按图1查取； K2-——浆体介质浓度系数，按图2查取； P, 额定条件下泵的输人功率，单位为千瓦（kW）。
-
160
150
140 130
1
11
120
110
100 +
0. 1
10
100
1 000
1
额定条件下泵输入功率/kW
图1电动机额定输出功率与额定条件下泵输入功率的百分比K
1.7 1. 6 1. 5 1. 4 1. 3 1. 2 1. 1
5 6
o
10 11 12 13 14 15 16 17 18 19 20
0
7
8
3
浆体介质浓度/%
图2 2浆体介质浓度系数K
5.3临界转速、平衡和振动 5.3.1临界转速
在运行条件下，连接上商定的电动机时，转子的实际第-横向临界转速至少应高出最高允许连续转速的10%。 5.3.2平衡和振动 5.3.2.1静平衡 5.3.2.1.1主要旋转零件如叶轮等应做静平衡试验，静平衡精度不低于附录E的G6.3级。静平衡允许不平衡力矩按式(2)计算：
M *（2)
5
