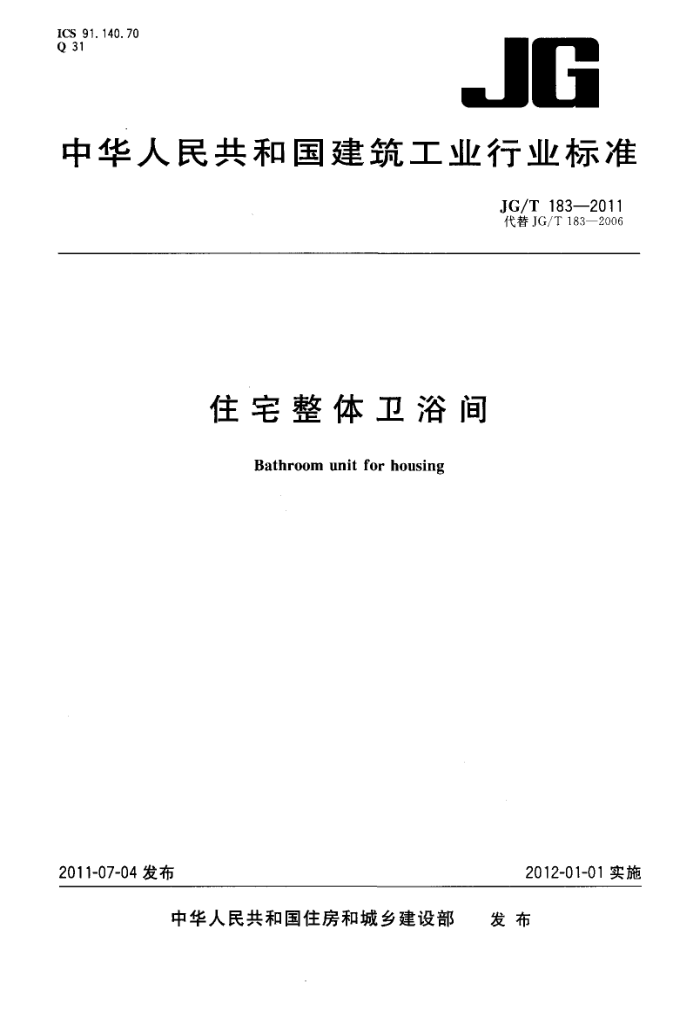

ICS 91.140.70 Q 31
JG
中华人民共和国建筑工业行业标准
JG/T 183—2011 代替JG/T183—2006
住宅整体卫浴间
Bathroom unit for housing
2012-01-01实施
2011-07-04发布
中华人民共和国住房和城乡建设部 发布 JG/T183—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JG/T183一2006《住宅整体卫浴间》，与原JG/T183一2006相比，除编辑性修改外主要
技术变化如下：
修改了适用范围，删除了关于“公共、工业建筑等整体卫浴间也可参考应用”的规定；分类中增加了4种单一功能的整体卫浴间类型，删除了1种多功能组合式的类型；增加了整体卫浴间标记的规定；一删除了整体卫浴间类型图；尺寸系列中，长边的尺寸增加了900mm、1300mm、1400mm的系列，短边尺寸增加了800mm、 900mm、1000mm、1100mm的系列，删除了2400mm的高度尺寸；修改了整体卫浴间的平面图、面图，删除了立面图；增加了“整体卫浴间与地面、墙面关系示意图”；修改了“整体卫浴间管道、管线及风道位置示意图”，排气口、灯、电线顶面的高度由2320mm 修改为≥2100mm；增加了“附录A（资料性附录）整体卫浴间类型图”。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部住宅部品标准化技术委员会归口。 本标准负责起草单位：住房和城乡建设部政策研究中心厨房卫生间研究所、北京都龙科技发展有限
公司。
本标准参加起草单位：中国房地产研究会住宅设施委员会、青岛海尔住宅设施有限公司、吉事多卫浴有限公司、重庆四维卫浴有限公司、宁波方太厨具有限公司、北京瑞建智业厨卫技术研究中心、南京锋尚房地产开发有限公司、洁利来（福建）感应设备有限公司。
本标准主要起草人：林润泉、谭万强、杨维贤、金鸿年、王岳人、林涛、茅忠群、蒋志平、王莉、相恒国、 郑建和、张在东、史勇、鞠树森、陆曼、陈庆梅、王琳、刘晓燕、黄印章、朱青林。
本标准所代替标准的历次版本发布情况为：
-JG/T183—2006。
- JG/T183-2011
住宅整体卫浴间
1范围
本标准规定了住宅整体卫浴间（以下简称“整体卫浴间”)的术语和定义、类型及尺寸系列、技术要求、试验方法、检验规则、标志、说明书、包装、运输及贮存。
本标准适用于居住建筑具有便溺、盟洗、洗浴（淋浴、盆浴）等功能任意组合的整体卫浴间系列产品。
2规范性引用文件
下列标准对于本标准的应用是必不可少的。凡是注日期的引用标准，仅所注日期的版本适用于本标准。凡是不注日期的引用标准，其最新版本（包括所有的修改单）适用于本标准。
GB/T2828.1--2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
GB/T6952卫生陶瓷 GB/T13095—2008整体浴室 GB50303一2002建筑电气施工质量验收规范 JG/T285—2010坐便洁身器 JC/T 758 陶瓷洗面器普通水嘴 JC/T760 浴盆明装水嘴 JC/T 761 卫生洁具铜排水配件通用技术条件 JC/T762 卫生洁具铜排水配件结构型式和连接尺寸 JC/T779 玻璃纤维增强塑料浴缸 JC/T858 住宅浴缸和淋浴底盘用浇铸丙烯酸板材 JC987 便器水箱配件 QB/T3564塘瓷浴缸
3术语和定义
下列术语和定义适用于本标准。
3. 1
整体卫浴间 bathroomunit 由一件或一件以上的卫生洁具、构件和配件经工厂组装或现场组装而成的具有卫浴功能的整体
空间。 3. 2
构件component 整体卫浴间的顶板、壁板、防水盘和门等。
3. 3
配件fitting 整体卫浴间所需的各种零部件（如卫生洁具、五金件等）。
1 JG/T183—2011 3. 4
外形尺寸outlinesize 整体卫浴间的外轮廓尺寸。
3. 5
净尺寸 netsize 整体卫浴间的顶板、壁板和防水盘所包围空间的内部尺寸。
3. 6
安装尺寸 installation size 整体卫浴间安装所需的预留尺寸。
3. 7
底部支撑尺寸basesupportinstallationsize 整体卫浴间底面与其安装平面之间的平均高度尺寸。
类型及尺寸系列
4
4. 1 整体卫浴间类型 4.1.1分类
按整体卫浴间功能的不同组合，分为12种类型，见表1。
表1整体卫浴间类型
型式
代号 01 供排便用 02 供盘洗用 03 供淋浴用 04 供盆浴用 05 供排便、盟洗用 06 供排便、淋浴用 07 供排便、盆浴用 08 供盆浴、盟洗用 09 供淋浴、盟洗用 10 供排使、盟洗、盆浴用 11 供排便、盘洗、淋浴用 12 供排便、盛洗、盆浴、淋浴用
功能
整体卫浴间的类型
便溺类型，参见附录A图A.1
单一 洗类型，参见附录A图A.2 功能 淋浴类型，参见附录A图A.3
盆浴类型，参见附录A图A.4 便、洗类型，参见附录A图A.5 便溺、淋浴类型，参见附录A图A.6
双功能
组合式 便溺、盆浴类型，参见附录A图A.7
盆浴、盟洗类型，参见附录A图A.8 淋浴、盟洗类型，参见附录A图A.9 便溺、盟洗、盆浴类型，参见附录A图A.10 便溺、盟洗、淋浴类型，参见附录A图A.11 便溺、盘洗、盆浴、淋浴类型，参见附录A图A.12
多功能组合式
4.1.2标记
整体卫浴间按代号、短边、长边、类型代号的顺序进行标记。
2 JG/T183—2011
BU XX XX XX
类型代号长边（单位为毫米，取数值的前两位）短边（单位为毫米，取数值的前两位）整体卫浴间代号
示例1:BU0912-01，表示短边为900mm，长边为1200mm，具有便溺功能的整体卫浴间。 示例2：BU1416-05，表示短边为1400mm，长边为1600mm，具有便、盟洗功能的整体卫浴间。 示例3：BU1618-11，表示短边为1600mm，长边为1800mm，具有便溺、洗、淋浴功能的整体卫浴间。
4.2整体卫浴间尺寸系列 4.2.1 整体卫浴间尺寸系列见表2。
单位为毫米
表2整体卫浴间尺寸系列
方向水平
尺寸系列(净尺寸)
长边 900、1200、1300,1400、1500、1600、1700、1800、2000、2100、2400、2700,3000 短边 800、900、1000、1100、1200、1300、1400、1500、1600、1700、1800,2000、2100、2400
垂直 高度 2 100、2200、2 300
4.2.2 整体卫浴间尺寸平面组合尺寸系列见表3。
表3整体卫浴间平面组合尺寸系列
单位为毫米
长 边
短边 800 900 1 000 1 100 1 200 1 300 1 400 1 500 1 600 1 700 1 800 2 000 2 100 2 400 900mm×900mm适用于淋浴单元的组合尺寸。
900 1 200 1 300 1 400 1 500 1 600 1 700 1800 2 000 2 100 2 400 2 700 3 000
★
☆ ☆ 玲 ☆ ☆ ☆ ☆ ☆ ☆
★
☆
☆ ☆ ★ ☆ ☆ ☆ A ☆ ☆
A
☆ ☆
☆ ☆ ☆ ☆ ★ ☆ ★ ★ ☆ ☆ ☆ ☆ ☆ ☆
☆ ☆ ☆ ☆ ☆ ☆ ☆
/
☆ ☆ ★ ☆ ☆ ★ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ★ ★ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆
☆
☆ ☆ ★ ★ ☆ ★ ☆ ★
-
☆ ☆ ☆ ☆ ☆ ☆ ☆
☆ ☆ ☆ ★ ☆ ☆
☆ ☆ ★ ☆ ☆
☆ ☆ ☆ ☆
☆ ☆ ☆
*
3
