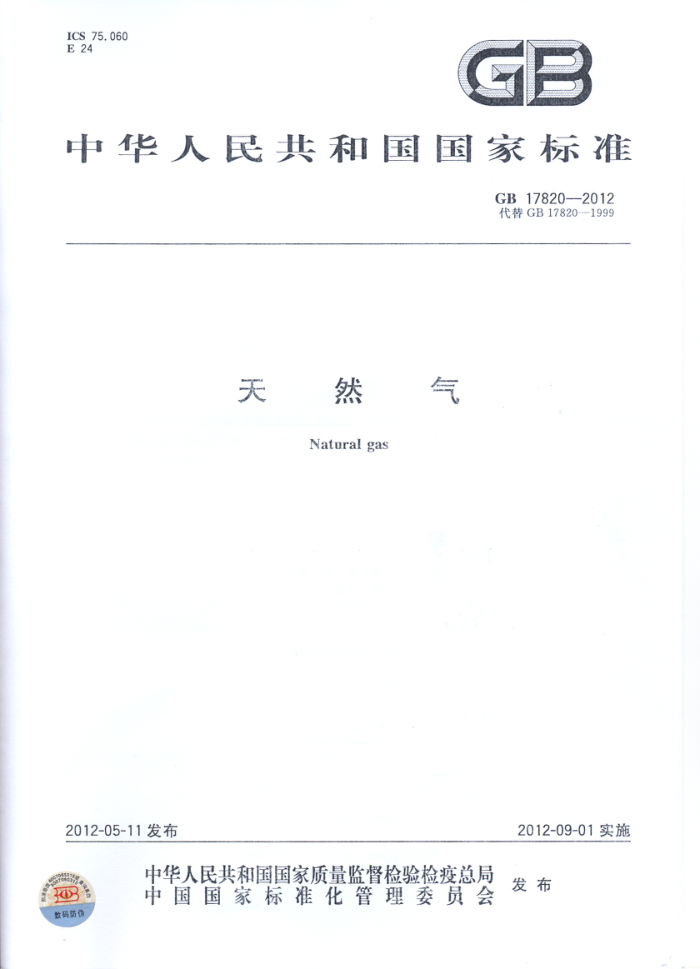

ICS 75. 060 E 24
中华人民共和国国家标准
GB 17820--2012 代替GB17820—1999
天然 气
Natural gas
2012-09-01实施
2012-05-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
03 数码防伪 GB 17820—2012
前 言
本标准的第3章、第5.3条为强制性的,其余为推荐性的。 本标准依据GB/T1.1一2009给出的规则起草。 本标准代替GB17820—1999《天然气》。本标准与GB17820—1999相比的主要变化如下：
修改了一类气的高位发热量、总硫和二氧化碳的技术指标；修改了三类气的总硫和硫化氢的技术指标; 明确水露点应比输送条件下最低环境温度低5℃； -将1999版附录 A中有关天然气加臭的要求并人标准正文,同时引用 GB 50028的要求; 将附录分为2个,附录A为天然气的烃露点,增加了部分国际组织和国家对天然气烃露点的要求。附录 B为天然气的分类,增加了根据沃泊指数对天然气进行的分类。
本标准由全国天然气标准化技术委员会(SAC/TC 244)归口。 本标准起草单位：中国石油西南油气田公司天然气研究院、中国石油集团工程设计有限责任公司西
南分公司。
本标准主要起草人:黄维和、唐蒙、黄黎明、陈彰兵、石兴春、邱健勇、常宏岗、罗勤、陈运强。 本标准所代替标准的历次版本发布情况为：
GB 17820—1999。 GB 17820—2012
表1 (续)
三类
二类 3. 0
一类 2. 0
项 目
二氧化碳 y,% 水露点bc/℃
V
在交接点压力下,水露点应比输送条件下最低环境温度低5℃
本标准中气体体积的标准参比条件是101.325kPa,20℃ b 在输送条件下,当管道管顶埋地温度为 0 ℃时,水露点应不高于一5℃。 。进人输气管道的天然气,水露点的压力应是最高输送压力。
试验方法和检验规则
4
4.1 天然气高位发热量的计算应按 GB/T 11062 执行,其所依据的天然气组成的测定应按 GB/T 13610 执行。 4.2天然气中总硫含量的测定应按 GB/T 11060.4 或 GB/T 11060.5 执行,仲裁试验以 GB/T 11060.4 为准。 4.3天然气中硫化氢含量的测定应按 GB/T 11060.1,GB/T 11060.2或 GB/T11060.3执行,仲裁试验以 GB/T 11060.1 为准。 4.4天然气中二氧化碳含量的测定应按GB/T13610执行。 4.5天然气水露点的测定应按 GB/T 17283执行,对于在已知压力下的水露点,可按 GB/T 22634将其换算到其他压力下的水露点,仲裁试验以 GB/T 17283为准。 4.6天然气的取样应按GB/T13609执行,取样点应在合同规定的天然气交接点。
5输送和使用
5.1在天然气交接点的压力和温度条件下,天然气中应不存在液态烃。
注：一些国际组织和国家对管输天然气烃露点的要求见附录 A。 5.2天然气中固体颗粒含量应不影响天然气的输送和利用。 5.3作为城镇燃气的天然气，应具有可以察觉的臭味。燃气中加臭剂的最小量应符合GB50028- 2006中3.2.3的规定。使用加臭剂后,当天然气泄漏到空气中,达到爆炸下限的20%时,应能察觉。城镇燃气加臭剂应符合GB50028—2006中3.2.4的规定。 5.4作为城镇燃气的天然气,其分类和基本特性应符合GB/T13611,附录B给出了同时符合本标准和GB/T13611 的天然气分类。 5.5 天然气在输送和使用的过程中,应执行 GB 50183、GB 50251 和 GB 50028 的有关规定,还应遵守国家和当地的安全法规。 GB 17820—2012
附录A (资料性附录）天然气的烃露点
天然气的烃露点是天然气输送过程中需考虑的重要指标，烃露点控制的原则主要是管输条件下不产生烃类凝析物为基本原则。一些国际组织和国家对天然气烃露点的要求见表A.1。
表 A.1一些国际组织和国家对烃露点的要求
序号 1 2 3 4 5 6 7 8 9 10 a EASEE-Gas 为欧洲能量合理交换协会—_气体分会(European Association for the streamlining of energy ex-
烃露点的要求
组织或国家
在交接温度压力下,不存在液相的水和烃(见ISO 13686:1998)。 在1bar～70 barb下,烃露点2℃。2006 年10月1日实施。 在 40 bar,-5 ℃ 。 高达 69 bar 下,一3 ℃。 在 54 bar 下,-10 ℃。 在 60 bar 下,-10 ℃。 地温/操作压力压力高达 70 bar 时，一3℃。 夏:69 bar,10 ℃。冬:69 bar,-1 ℃。 温带地区:0 ℃;寒带地区:夏一5℃,冬-10 ℃。
ISO EASEE-Gasa 奥地利
比利时加拿大意大利德国荷兰英国俄罗斯
change-Gas)。 b 1 bar=105 Pa=0.1 MPa. 中华人民共和国
国家标准天 然 气 GB17820—2012
