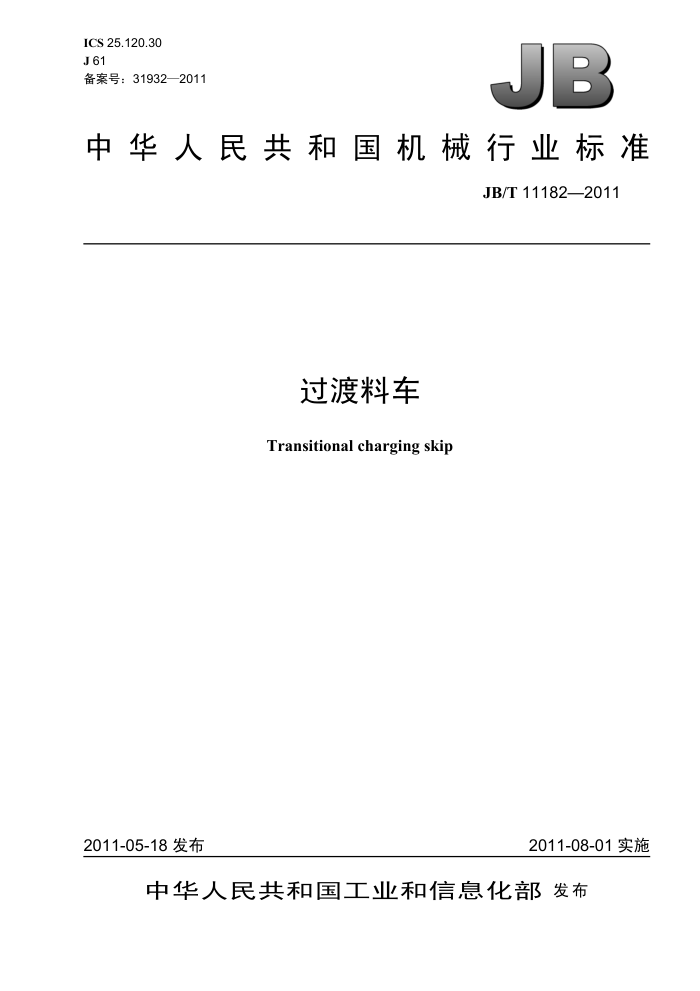

ICS25.120.30 J61 备案号：31932—2011
JB
中华人民共和国机械行业标准
JB/T 11182—2011
过渡料车
Transitional charging skip
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11182—2011
目 次
前言范围..
I11
1 2 3
规范性引用文件.. 型式与基本参数.
4 技术要求.. 4.1 一般要求.. 4.2 料车车轮... 4.3 空运转试验， 4.4 负荷运转要求， 5 试验方法..
检验规则.. 6.1 出厂检验. 6.2 型式检验.
6
标志、包装、运输和贮存保用期表1 基本参数
7 8 JB/T11182—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：青岛中智达环保熔炼设备有限公司。 本标准主要起草人：段金挺，本标准为首次发布。
III JB/T11182—2011
3.3过渡料车的型号应符合JB/T3000的规定。 4技术要求 4.1一般要求 4.1.1料车应符合本标准和GB/T25711的规定，并按经规定程序批准的图样及技术文件制造。 4.1.2 电气系统应符合GB5226.1的规定。 4.1.3气动系统应符合GB/T7932的规定。 4.1.4 1料车所有润滑部位应润滑良好，密封可靠，不应有渗漏现象。 4.1.5 对于外露运动部件，应设有安全防护装置，安全防护应符合GB20905的规定。 4.1.6 焊接接头的基本型式和尺寸应符合GB/T985.1和GB/T985.2的规定。 4.1.7 焊缝的质量应符合GB/T3323一2005中规定的IⅢI级要求。 4.1.8 装配好的料车放置在水平轨道上，任何一个车轮与轨面的间隙不应大于2mm。 4.1.9 装配好的料车，其翻转、卸载性能应符合以下要求：
a）空载翻转时，车斗应翻转灵活，卸载角满足使用要求； b）料车经空载、满载、卸载试验后，各连接处不应产生永久变形。
4.1.10标牌、指示牌应符合GB/T13306的规定，其内容应符合技术文件的规定。 4.1.11 外观应符合GB/T25711一2010中第5章的规定。 4.1.12涂漆应符合技术文件的规定， 4.1.13随机技术文件的编制应符合GB/T9969的规定。 4.2料车车轮 4.2.1车轮对各零件应清洁干净，除去油垢、污物、油孔内的铁屑及堵塞物后方可进行装配。 4.2.2车轮不应出现裂纹，但在轮缘顶部和端部分型面及踏面出现的细小裂纹，在长度10mm范围内不应超过两处，并应焊补。 4.2.3车轮工作表面硬度不应低于300HBW。 4.3空运转试验 4.3.1料车的空运转不应少于4h。 4.3.2料车的各工作机构应灵活、平稳，无冲击。 4.3.3电气控制系统应灵活可靠。 4.3.4料车各紧固连接处不应松动。 4.3.5减速器应密封良好，无渗漏油现象。 4.4负荷运转要求 4.4.1料车在额定负荷下运行应平稳，各工作部位灵活可靠。 4.4.2料车应有不小于额定负荷125%的过载能力，其最大负荷功率不应超过电动机的额定功率，并应符合：
a）电气系统、气动系统、液压系统联锁装置及操作系统功能正常，动作准确可靠； b）焊接件不应出现永久变形、可见裂纹和连接损坏松动等现象； c）传动系统不应有异常现象。
5试验方法 5.1 接通气路、油路或电路看料车车斗倾转（或低开、侧开）是否灵活可靠 5.2过载能力的测定：取125%的额定负荷，工作行程为全程，工作循环不应少于3次。
