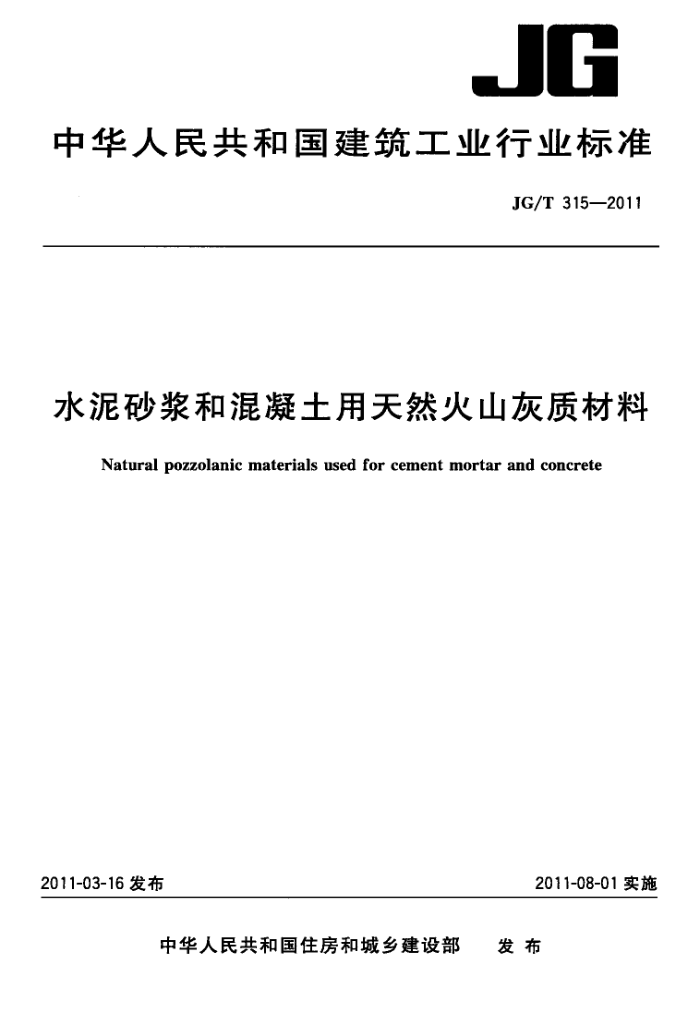

JG
中华人民共和国建筑工业行业标准
JG/T315—2011
水泥砂浆和混凝士用天然火山灰质材料
Natural pozzolanic materials used for cement mortar and concrete
2011-08-01实施
2011-03-16发布
中华人民共和国住房和城乡建设部 发布 JG/T315—2011
前言
本标准按照GB/T1.1一2009给出的规则编写。 本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部建筑工程标准技术归口单位归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：辽宁省建设科学研究院、江苏铸本混凝土工程有限公司、云南省建筑材料科
学研究设计院、上海市建筑科学研究院(集团)有限公司、贵州中建建筑科研设计院有限公司、金华市建筑材料试验所有限公司、云南建工混凝土有限公司、建研建材有限公司。
本标准主要起草人：周永祥、冷发光、丁威、王永海、王元、龙宇、张万春、王琼、漆贵海、罗季英黄文君、王晶、何更新、纪宪坤、韦庆东、郑夏翊
?
I JG/T3152011
水泥砂浆和混凝土用天然火山灰质材料
1范围
本标准规定了用于水泥砂浆和混凝土的天然火山灰质材料的术语和定义、原材料、要求、试验方法、 检测规则、包装与标识、运输与贮存。
本标准适用于水泥砂浆和混凝土掺合料的天然火山灰质材料。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T176水泥化学分析方法 GB/T1345水泥细度检验方法筛析法 GB/T2419 水泥胶砂流动度测定方法 GB/T2847 用于水泥中的火山灰质混合材料 GB6566 建筑材料放射性核素限量 GB9774水泥包装袋 GB12573 3水泥取样方法 GB/T17671水泥胶砂强度检验方法(ISO法） JG/T3048 混凝土和砂浆用天然沸石粉
3术语和定义
下列术语和定义适用于本文件。
3. 1
天然火山灰质材料naturalpozzolan 以具有火山灰性的天然矿物质为原料磨细制成的粉体材料，
4原材料
天然火山灰质材料可由以下矿物质磨细制成。
4.1
火山灰或火山渣火山喷发的细粒碎屑的疏松沉积物。
4. 2
玄武岩火山爆发时岩浆喷出地面骤冷凝结而成的硅酸盐岩石。
1 JG/T315—2011
4.3
凝灰岩由火山灰沉积形成的致密岩石。
4. 4
天然沸石岩（沸石）以碱金属或碱土金属的含水铝硅酸盐矿物为主要成分的岩石。
4.5
天然浮石岩(浮石）熔融的岩浆随火山喷发冷凝而成的具有密集气孔的火山玻璃岩。
4.6
安山岩一种中性的钙碱性火山岩，常与玄武岩共生。
5要求
5.1天然沸石粉的技术要求应符合JG/T3048的规定。 5.2其他天然火山灰质材料应符合表1中的要求。
表1天然火山灰质材料的要求
序号 1
技术指标
项 目
≤20 ≥85 ≥90 ≥65 ≥65 ≤8.0 《3.5 ≤0.06 ≤1.0 合格*
细度（45μm方孔筛筛余）（质量分数）/%
1) 磨细火山灰 2) 磨细玄武岩、安山岩和凝灰岩 3) 浮石粉
流动度比/%
2
28d活性指数/% 烧失量（质量分数)/% 三氧化硫（质量分数)/%
3 4 5 6 氯离子含量（质量分数）/%
含水量（质量分数)/% 火山灰性(选择性指标)
7 8 9 放射性
符合GB6566规定
按NazO+0.658Kz0计算值表示，其值由买卖双方协商确定。
10 碱含量（质量分数)/% 用于混凝土中的火山灰性为选择性控制指标，当活性指数达到相应的指标时，可不作要求。 b当有可靠资料证明天然火山灰质材料的放射性合格时，可不再检验。
?
6 试验方法
6.1细度
按GB/T1345进行。
2 JG/T315—2011
6.2流动度比、活性指数
按附录A进行。 6.3烧失量、三氧化硫、碱含量、氟离子含量
按GB/T176进行。 6.4含水量
按附录B进行。 6.5火山灰性
按GB/T2847进行。 6.6放射性
将天然火山灰质材料与符合GB175要求的硅酸盐水泥按质量比1：1混合均匀，并按GB6566规定的方法检测放射性。
71 检验规则
7.1编号
年产量超过1×105t的，以200t为一编号；年产量在1×105t以下的，以100t为一编号。不足一个编号的按一个编号计。 7.2取样
a）每一编号为一取样单位。 b）取样方法按GB12573进行。取样应有代表性，应从10个以上不同部位取样。袋装天然火山
灰质材料应从10个以上包装袋内等量抽取；散装天然火山灰质材料应从至少三个散装集装箱（罐）内抽取，每个集装箱（）应从不同深度等量抽取。抽取的样品总质量不应少于10kg。样品混合均匀后，按四分法取出比试验需要量大一倍的试样。
检验样品应留样封存，并保留至少3个月。当有争议时，对留样进行复检或仲裁检验。 7.3出厂检验
a) 出厂检验项目为表1中的细度、流动度比、28d活性指数、烧失量、三氧化硫、氯离子含量和含
水量。 b）天然沸石粉应按JG/T3048的规定进行检验。
7.4型式检验
a）有下列情况之一者，应对表1的所有要求进行检验：
原材料来源、生产工艺发生变化；一正常生产时12个月进行一次；一停产6个月以上恢复生产时，一出厂检验结果和上次型式检验结果有较大差异时；
U
