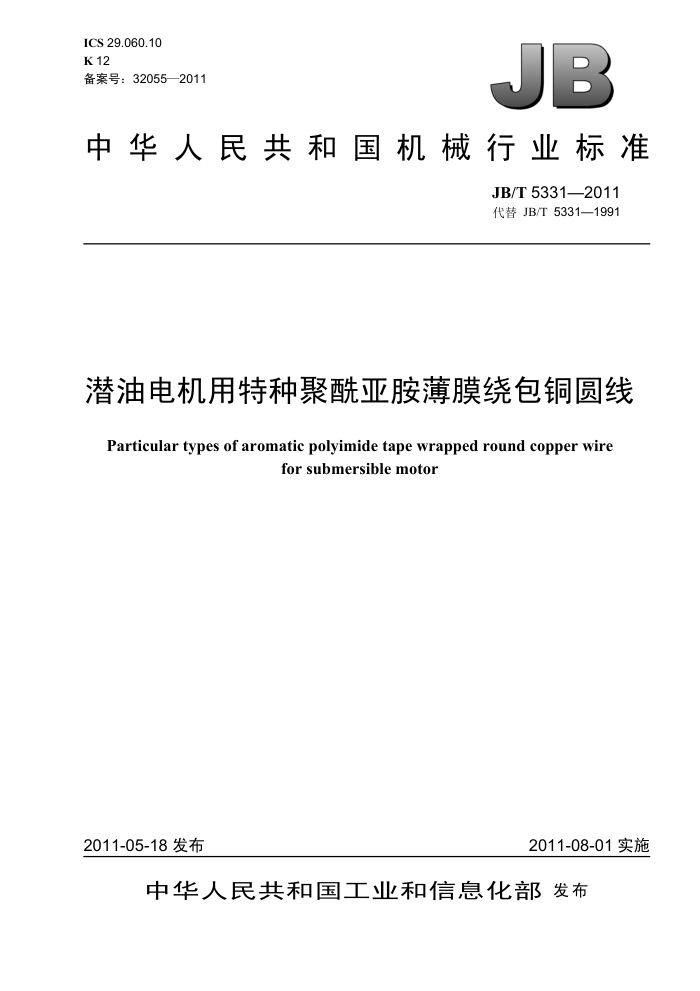

ICS 29.060.10 K 12 备案号：32055—2011
B
中华人民共和国机械行业标准
JB/T 5331—2011 代替 JB/T 5331—1991
潜油电机用特种聚酰亚胺薄膜绕包铜圆线
Particular types of aromatic polyimide tape wrapped round copper wire
for submersible motor
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 5331—2011
目 次
前言， 1 范围..
.. III
规范性引用文件. 术语和定义、代号及产品表示方法 3.1　术语和定义 ..代.... 3.3产品型号. 3.4　产品表示方法 4 技术要求.. 4.1 材料... 4.2 尺.. 4.3 电阻 4.4 伸长率. 4.5 柔韧性和附着性, 4.6 热冲击.. 4.7 耐电压... 4.8 击穿电压. 4.9 耐油水 5试验方法和检验项目 5.1试验方法… 5.2检验项目 6检验规则..… 7　标志及包装.. 附录A（资料性附录）聚酰亚胺薄膜性能.………. 表 1导体标称直径及直流电阻. 表2绝缘标称厚度及极限偏差. 表3断裂伸长率..… 表 4柔韧性试验用圆棒直径表 5 附着性试验技术要求表6 耐电压表 7检验项目及试验方法表 A.1聚酰亚胺薄膜性能
2
3
......................
....3
.........................
.................................
....................................
6
6
.............
............................
............ 4
.....................
..........................
....... JB/T 5331—2011
前言
本标准代替JB/T5331一1991《聚酰亚胺一氟46复合薄膜绕包铜圆线》。 本标准与 JB/T5331一1991相比，主要变化如下：
修改了标准名称; 修改了定义、代号、型号和产品表示方法（本版的第3章，1991年版的第3章）; 一增加了扭绞试验负荷的规定（本版的5.1.1，1991年版的5.4); 删除了可按80%的电压进行耐电压试验的规定（1991年版的4.9）。
本标准的附录 A 为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本标准起草单位：上海电缆研究所、上海申茂电磁线厂、江苏迅达电磁线有限公司、沈阳市宏远电
磁线有限公司、江苏豪威富集团有限公司、无锡环宇电磁线有限公司、浙江洪波线缆股份有限公司、无锡市锡洲电磁线有限公司、诸暨市宏磊铜业集团有限公司、四川金瑞电工有限责任公司、江苏申港电磁线有限公司。
本标准主要起草人：陈惠民、王新营、张敬平、刘明福、周志云、杨绪清、顾新梅、戴涛、曹恒泰、 徐进法、张震宇、俞安琼、杨勇。
本标准所代替标准的历次版本发布情况为：
JB/T 5331—1991
III JB/T 5331—2011
潜油电机用特种聚酰亚胺薄膜绕包铜圆线
１范围
本标准规定了潜油电机用特种聚酰亚胺薄膜绕包铜圆线的术语和定义、代号、产品表示方法、技术要求、试验方法、检验项目、检验规则、标志及包装。
本标准适用于H级及以下潜油电机及类似的充油型特殊电机用绕包线，也适用于潜油泵电缆绝缘线芯用绕包线。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 3048.8一2007电线电缆电性能试验方法第8部分：交流电压试验（IEC60060-1：1989, NEQ)
GB/T3953—2009　电工圆铜线 GB/T 4074.1—2008绕组线试验方法　第1部分：一般规定（IEC 60851-1：1996，IDT） GB/T 4074.2—2008绕组线试验方法第2部分：尺寸测量（IEC 60851-2：1997，IDT） GB/T 4074.3一2008绕组线试验方法第3 部分：机械性能（IEC 60851-3：1997，IDT） GB/T 4074.5一2008绕组线试验方法第5 部分：电性能（IEC 60851-5：2004，IDT） GB/T 4074.6—2008 绕组线试验方法　第6部分：热性能（IEC 60851-6：1996，IDT） GB/T6109.1一2008漆包圆绕组线　第 1 部分：一般规定（IEC 60317-0-1：2005，IDT）
3术语和定义、代号及产品表示方法 3.1　术语和定义
下列术语和定义适用于本标准。 3.1.1
热级class 用温度指数和热冲温度来表示绕组线的热性能。
3.1.2
导体conductor 去除绝缘后的裸金属线。
3.1.3
包覆层　covering 缠绕、绕包或编织在裸导体或绝缘导体上的材料。
3.1.4
开裂　crack 绝缘层上的裂口，在规定放大倍数下可看到导体。
3.1.5
级 grade 成品线绝缘厚度范围。
1 JB/T 5331—2011
3.1.6
绝缘insulation 导体表面具有耐电压特定功能的涂层或包覆层。
3.1.7
导体标称尺寸nominal conductor dimension 符合GB/T6109.1—2008规定的导体尺寸。
3.1.8
绕组线 winding wire 用于绕组以实现电磁能转换的线。
3.1.9
线wire 涂覆或包覆绝缘的导体。
3.1.10
正常视力 normal vision 20/20视力，若必要，用镜片校正
3.1.11
扭绞次数 twist times 绕包线试样在扭绞试验时，标距线段两端面同向旋转周数差的绝对值。
3.2　代号
薄膜绕包线- -M。 聚酰亚胺薄膜 -YF。 绕包层数:
双层薄膜绕包——E。 三层薄膜绕包—S。
级：1，2，3。 3.3产品型号
聚酰亚胺薄膜绕包线型号按如下表示：
级代号绕包层数代号聚酰亚胺薄膜代号薄膜绕包线代号
3.4　产品表示方法
产品用型号、规格、标准编号表示。 示例：导体标称直径为2.120mm，绝缘厚度为2级，三层聚酰亚胺薄膜绕包铜圆线表示为： MYF-S2 2.120 JB/T 5331—2011
4　技术要求 4.1材料 4.1.1铜导体
绕包用铜圆线应符合GB/T3953一2009中 TR型铜圆线的要求，铜圆线表面应清洁、光滑，不应有毛刺、擦伤、氧化层及油污。
