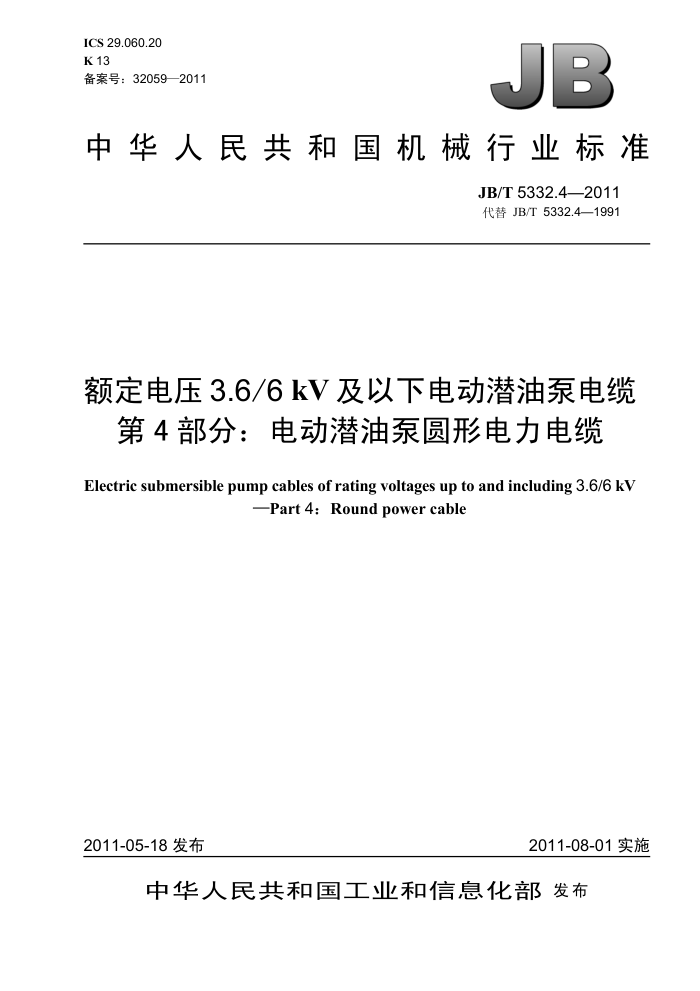

ICS 29.060.20 K13 备案号：32059—2011
B
中华人民共和国机械行业标准
JB/T 5332.4—2011 代替 JB/T 5332.4—1991
额定电压3.6/6kV及以下电动潜油泵电缆
第4部分：电动潜油泵圆形电力电缆
Electric submersible pump cables of rating voltages up to and including 3.6/6 kV
-Part 4: Round power cable
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 5332.4—2011
目 次
前言.
..... I
范围. 规范性引用文件.
1
2 3 使用特性, 4 5 6
型号.. 规格. 技术要求检验
.2
.......................................
.......................................
3
.
.................................
................................... JB/T 5332.4—2011
前言
JB/T5332《额定电压3.6/6kV及以下电动潜油泵电缆》分为四个部分：
-第1部分：一般规定; 第2部分：电动潜油泵引接电缆：第3部分：电动潜油泵扁形电力电缆；第4部分：电动潜油泵圆形电力电缆。
本部分为JB/T5332的第4部分。 本部分代替JB/T5332.4一1991《额定电压3.6/6kV及以下电动潜油泵电缆电动潜油泵圆形电力电
缆》。
本部分与JB/T5332.4一1991相比，主要变化如下：
-对电缆的型号进行了修改；一增加了相应产品规格。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所本部分参加起草单位：胜利油田胜利泵业潜油电缆厂、河北华通线缆制造有限公司、山东宝世达电
缆有限公司、山东万达电缆有限公司、安徽新亚特电缆集团有限公司。
本部分主要起草人：曲文波、曾纪刚、赵晓峰、杨启曾、巴岩庆、巴文广、徐华胜。 本部分所代替标准的历次版本发布情况为：
-JB/T 5332.4—1991。
III JB/T 5332.4—2011
额定电压3.6/6kV及以下电动潜油泵电缆
第4部分：电动潜油泵圆形电力电缆
1范围
JB/T5332的本部分规定了额定电压3.6/6kV及以下电动潜油泵圆形电力电缆的使用特性、型号、 规格、技术要求和检验。
本部分适用于额定电压3.6/6kV及以下电动潜油（潜水、潜卤）泵机组用圆形电力电缆。圆形电力电缆下端与引接相连，上端与地面控制柜相连。 2规范性引用文件
下列文件中的条款通过JB/T5332 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 2951.11一2008　电缆和光缆绝缘和护套材料通用试验方法　第11部分：通用试验方法　厚度和外形尺寸测量机械性能试验（IEC 60811-1-1：2001，IDT）
GB/T2952.1一2008　电缆外护层　第1部分：总则 GB/T3048.4一2007　电线电缆电性能试验方法　第4部分：导体直流电阻试验 GB/T3048.5一2007　电线电缆电性能试验方法　第5部分：绝缘电阻试验 GB/T 3048.8—2007 电线电缆电性能试验方法第8部分：交流电压试验（IEC60060-1：1989,
NEQ)
GB/T4909.2一2009　裸电线试验方法　第2部分：尺寸测量 JB/T5332.1—2011　额定电压3.6/6kV及以下电动潜油泵电缆　第1部分：一般规定
3使用特性 3.1额定电压 Uo/U为1.8/3kV和3.6/6kV 3.2电缆导体长期允许工作温度和井下允许环境温度按表2的规定。 3.3圆形电缆油气适用于油管与套管空隙较小的场合。 3.4敷设时弯曲半径应不小于 500 mm 3.5聚丙烯绝缘电缆敷设的环境温度应不低于-20℃。 4型号
电缆产品的型号见表1。
表1
型号 QYPNYM 聚丙烯绝缘丁腈橡胶内护套蒙乃尔钢带联锁铠装潜油泵圆形电力电缆 QYPNYX 聚丙烯绝缘丁睛橡胶内护套不锈钢带联锁铠装潜油泵圆形电力电缆 QYPFYM 聚丙烯绝缘丁睛聚氯乙烯复合物内护套蒙乃尔钢带联锁铠装潜油泵圆形电力电缆 QYPFYX 聚丙烯绝缘丁腈聚氯乙烯复合物内护套不锈钢带联锁铠装潜油泵圆形电力电缆
名藍称
I JB/T 5332.4—2011
表1 (续)
型号 QYPNY 聚丙烯绝缘丁橡胶内护套镀锌钢带联锁铠装潜油泵圆形电力电缆 QYPFY 聚丙烯绝缘丁腈聚氯乙烯复合物内护套镀锌钢带联锁铠装潜油泵圆形电力电缆 QYYJNYM 交联聚乙烯绝缘丁腈橡胶内护套蒙乃尔钢带联锁铠装潜油泵圆形电力电缆 QYYJNYX 交联聚乙烯绝缘丁腈橡胶内护套不锈钢带联锁铠装潜油泵圆形电力电缆 QYYJNY 交联聚乙烯绝缘丁腈橡胶内护套镀锌钢带联锁铠装潜油泵圆形电力电缆 QYENYM 乙丙橡胶绝缘丁橡胶内护套蒙乃尔钢带联锁铠装潜油泵圆形电力电缆 QYENYX 乙丙橡胶绝缘丁腈橡胶内护套不锈钢带联锁铠装潜油泵圆形电力电缆 QYENY 乙丙橡胶绝缘丁腈橡胶内护套镀锌钢带联锁铠装潜油泵圆形电力电缆 QYEEYM 乙丙橡胶绝缘乙丙橡胶内护套蒙乃尔钢带联锁铠装潜油泵圆形电力电缆 QYEEYX 乙丙橡胶绝缘乙丙橡胶内护套不锈钢带联锁铠装潜油泵圆形电力电缆 QYEEY 乙丙橡胶绝缘乙丙橡胶内护套镀锌钢带联锁铠装潜油泵圆形电力电缆 QYEHYM 乙丙橡胶绝缘氯磺化聚乙烯内护套蒙乃尔钢带联锁铠装潜油泵圆形电力电缆 QYEHYX 乙丙橡胶绝缘氯磺化聚乙烯内护套不锈钢带联锁铠装潜油泵圆形电力电缆 QYEHY 乙丙橡胶绝缘氯磺化聚乙烯内护套镀锌钢带联锁铠装潜油泵圆形电力电缆 QYEQYM 乙丙橡胶绝缘铅内护套蒙乃尔钢带联锁铠装潜油泵圆形电力电缆 QYEQYX 乙丙橡胶绝缘铅内护套不锈钢带联锁铠装潜油泵圆形电力电缆 QYPN2Y 聚丙烯绝缘丁腈橡胶内护套镀锌钢带联锁铠装聚氯乙烯外护套潜油泵圆形电力电缆 QYPF2Y 聚丙烯绝缘丁腈聚氯乙烯复合物内护套镀锌钢带联锁铠装聚氯乙烯外护套潜油泵圆形电力电缆 QYYJN2Y 交联聚乙烯绝缘丁腈橡胶内护套镀锌钢带联锁铠装聚氯乙烯外护套潜油泵圆形电力电缆 QYEN2Y 乙丙橡胶绝缘丁睛橡胶内护套镀锌钢带联锁铠装聚氯乙烯外护套潜油泵圆形电力电缆 QYEE2Y 乙丙橡胶绝缘乙丙橡胶内护套镀锌钢带联锁铠装聚氯乙烯外护套潜油泵圆形电力电缆 QYEH2Y 乙丙橡胶绝缘氯磺化聚乙烯内护套镀锌钢带联锁铠装聚氯乙烯外护套潜油泵圆形电力电缆规格
名称
5
电缆的规格见表2。
表 2
导体标称 电缆导体长期 井下允许 20℃绝缘电阻芯数 截面积 允许工作温度 环境温度 最小值
额定电压 kV
型車 号
℃
℃
mm?
MQ · km
QYPNYM、QYPFYM、QYPNYX、QYPFYX、 QYPNY、QYPN2Y、QYPFY、QYPF2Y、 QYJNYM、QYJNYX、QYJNY、QYYJN2Y QYENYM、QYENYX、QYENY、QYEN2Y QYEEYM、QYEEYX、QYEEY、QYEE2Y、 QYEHYM、QYEHYX、QYEHY、QYEH2Y、
100
90
16 20 35 40 50
1.8/3 3.6/6
140
2 000
120
150
QYEQYM、QYEQYX
2
