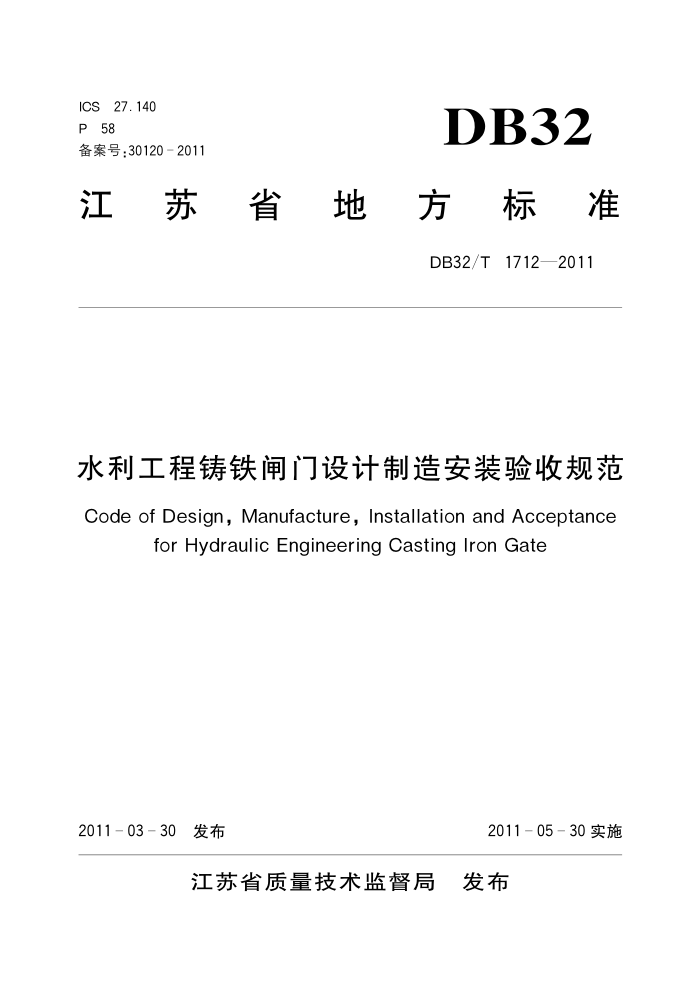

ICS27.140 P 58 备案号：30120-2011
DB32
江苏省地方标准
DB32/T1712—2011
水利工程铸铁闸门设计制造安装验收规范 Code of Design, Manufacture, Installation and Acceptance
for Hydraulic Engineering Casting Iron Gate
2011-05-30实施
2011-03-30发布
江苏省质量技术监督局 发布 目次
前言
范围规范性引用文件
2
3 术语和定义
总则 5 规格型号 6 设计 7 制造 8 安装 9 检验 10 验收附录A（规范性附录)铸铁闸门制造单元工程质量评定表附录B(规范性附录)铸铁闸门安装单元工程质量评定表
4
3
4
8
10 11 13 15
16 前言
为规范水利工程铸铁闸门的设计、制造、安装和验收，保证铸铁闸门的质
量和安全运行，编制本规范。
本规范按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构
和编写》编制。
本规范附录A、附录B为规范性附录。
本规范由江苏省水利厅提出并归口。
本规范起草单位：江苏省水利工程质量监督中心站，扬州大学，江苏省水
利勘测设计研究院有限公司，扬州扬大水利机械有限责任公司，江苏省水利科
学研究院。
本规范主要起草人：周济人，丁军，张毅，周金山，曹邱林，陆伟刚。 本规范主要审稿人：黄海田，樊志远。 本规范由江苏省水利工程质量监督中心站负责解释。 水利工程铸铁闸门设计制造安装验收规范
13 范围
本规范规定了水利工程铸铁闻门设计、制造、安装和验收的技术要求本规范适用于江苏省行政区域内水利工程铸铁闻门的质量管理。
2夫 规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T700石 碳素结构钢 GB/T 6414 铸铁尺寸公差与机械加工余量 GB/T 9439 灰铸铁件 GB1176铸造铜合金技术条件 GB/T1184 形状和位置公差未注公差值 GB/T1220 不锈钢棒 GB/T1348球墨铸铁件 GB/T113514 铸件重量公差 GB/T17241.6整体铸铁法兰 GB/T17241.7铸铁管法兰技术条件 SL105水工金属结构防腐蚀规范 SL223水利水电建设工程验收规程
3术语和定义
3
下列术语和定义适用于本标准。 水利工程铸铁闸门设计制造安装验收规范
DB32/T1712—2011
3.1
铸铁闸门castingirongate 设置在水工建筑物的过流孔口，材质为铸铁的闸门。
3. 2
门板faceplate 面板和梁格组成的板肋结构。
3.3
门框和导轨gateframeandgateguide 门板的槽形导向体
3. 4
止水密封条watertightseal 镶嵌在门板和门框相应位置，用于阻止渗漏的条状密封体
3. 5
墙式（附壁式）安装wall-attachedinstallation 门框直接与闸孔孔口处埋件连接的安装方式。
3.6
墙管式（法兰式）安装flangedpipeinstallation 门框与管口采用法兰连接的安装方式。
3.7
明杆式结构risingstemstructure 起重螺杆与门板同步升降的启闭系统。
3.8
暗杆式结构non-risingstemstructure 位于门板上的吊块螺母沿螺杆轴向运动的启闭系统。
4 总则
闸门应按经规定程序批准的设计文件和图纸制造，并符合本规范的要求。闸门制造所用主要材料应符合相应的国家标准或行业标准的规定，并有质量合格证明书。闻门应
2
