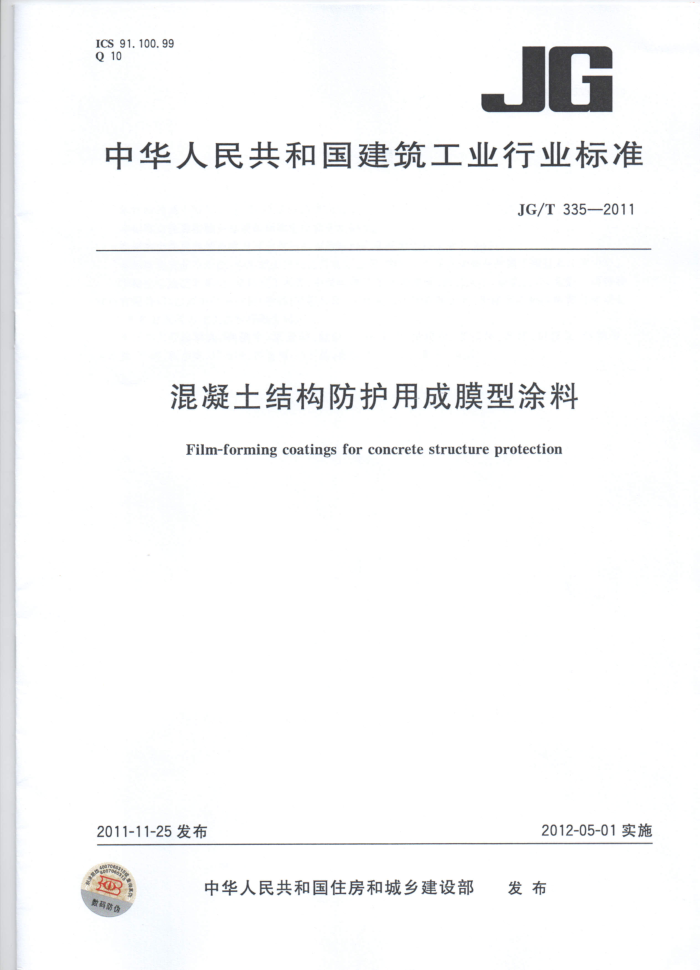

ICS 91. 100. 99 Q 10
JG
中华人民共和国建筑工业行业标准
JG/T 335—2011
混凝土结构防护用成膜型涂料
Film-forming coatings for concrete structure protection
2012-05-01实施
2011-11-25 发布
发布
中华人民共和国住房和城乡建设部
与防食 JG/T335—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出，本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：中冶建筑研究总院有限公司、国家工业建筑诊断与改造工程技术研究中心。 本标准参加起草单位：青岛理工大学、中国科学院海洋研究所、浙江大学、深圳大学、北京冶建特种
材料有限公司、巴斯夫化学建材（中国)有限公司、宁波大达化学有限公司、天津市成帆国际贸易有限公司、北京东方亚科力化工科技有限公司。
本标准主要起草人：郝挺宇、惠云玲、赵铁军、侯学力、岳清瑞、李伟华、苏卿、田惠文、赵羽习、 万小梅、丁铸、郭小华、吴志刚、任雪梅、涂玉波、曹风华、丁示波、顾涛、赵斌。 JG/T335—2011
混凝土结构防护用成膜型涂料
1范围
本标准规定了混凝土结构防护用成膜型涂料的术语和定义、分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于混凝土结构防护用成膜型涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本文件，凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175—2007通用硅酸盐水泥 GB1724涂料细度测定法 GB1728 漆膜、腻子膜干燥时间测定法 GB/T1766 色漆和清漆涂层老化的评级方法 GB/T1865 色漆和清漆人工气候老化和人工辐射曝露 滤过的氙弧辐射 GB/T3186 色漆、清漆和色漆与清漆用原材料取样 GB5210 色漆和清漆拉开法附着力试验 GB/T 9750 涂料产品包装标志 GB/T13491 涂料产品包装通则 GB/T50082一2009普通混凝土长期性能和耐久性能试验方法标准 JGJ52普通混凝土用砂、石质量及检验方法标准 JGJ63 混凝土用水标准 JT/T695—2007 混凝土桥梁结构表面涂层防腐技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
混凝土结构防护用成膜型涂料film-formingcoatingsforconcretestructureprotection 能够在混凝土基材表面形成保护膜，阻滞外部腐蚀介质进入，防止混凝土结构受腐蚀破坏，延长混
凝土结构使用寿命的涂料。 3.2
单一涂层singlecoating 由一种涂料形成的涂层。涂层可由环氧树脂类、丙烯酸类、聚氨酯类、氯化橡胶等成膜而成。
3. 3
复合涂层 compositecoatings 由两种或两种以上单一涂层形成的涂层。
1 JG/T335—2011
4分类和标记
4.1 分类
按涂装工艺分为：单一涂层，代号为D；复合涂层，代号为F。 4.2标记
产品按混凝土防护涂料-标准号-分类顺序标记。 示例1：单一涂层成膜型涂料，标记为：混凝土防护涂料-JG/T335-D 示例2：复合涂层成膜型涂料，标记为：混凝土防护涂料-JG/T355-F
5要求
5.1 涂料性能
涂料物理性能应符合表1 的规定。
料物理 生能
指标 要求
序号
项
均匀，无结均
粉体液体
容器内状态
1
色泽呈均勾状态， ，内部无沉淀 、无结块
≤100 涂膜平整，颜色均
细度/ 涂膜外观
2 3
≤4
表干时间实干时间
干燥时间/h
5.2 涂层性能
涂层性能应符合表2的规定。
表2涂层性能
指标要求
序号 1 2 3 4 5 6 7 2
项 目耐候性耐碱性耐酸性附着力/MPa 碳化深度比/%
人工加速老化1000h气泡、剥落、粉化等级为0
30d无气泡、剥落、粉化现象 30d无气泡、剥落、粉化现象
≥1. 5 ≤20
200次冻融循环无脱落、破裂、起泡现象
抗冻性
≤1.0×10-3
抗氯离子渗透性/［mg/（cm*·d)］ JG/T335—2011
6 试验方法
6.1 试验准备
6.1.1 混凝土试件制备
混凝土用原材料：水泥应符合GB175一2007规定的42.5级硅酸盐水泥；砂石应符合JGJ52 规定；水应符合JGJ63规定。 水灰比0.6、水泥用量360kg、Ⅱ区中砂、5mm~25mm连续级配碎石，砂率36%~38%。
a)
b)
c) 混凝土试件制作及养护应符合GB/T50081的规定，试件标准养护28d后取出应在试验室内
自然干燥7d。
d) 每个混凝土块的任一个非成型面，用砂纸打磨并清理干净，如有气孔，涂刷封闭漆后用无溶剂
环氧涂料填补，24h后用砂纸打磨平整并清理干净，备用。 混凝土试件的数量及尺寸应符合表3规定。
e)
表3试件的数量及尺寸
混凝土试件数量
序号 1 2 3
项耐碱性耐酸碳化深度目抗冻性
凝士试件尺寸
块 4 共办
mm 100mn
m
m×10
mmX 0mm×100 mx100
nmX×40
m
4
6.1.2试验条件
涂料的养护温度（23士2）℃，相对湿度 6.2 涂料性能 6.2.1 容器内状态
容器内状态试验应按下列方法进行：打开容器，用调刀或搅棒揽拌，若经搅拌易于混合均，则评为 “搅拌后均匀无硬块”。双组分涂料应分别进行检验 6.2.2细度
细度试验应按GB1724的规定进行。 6.2.3涂膜外观
涂膜外观试验应按下列进行：样板在散射阳光下目视观察，如果涂膜均匀，无流挂、发花、针孔、开裂和剥落等涂膜状态，则评“正常”。 6.2.4干燥时间
干燥时间试验应按GB1728的规定进行。
3
