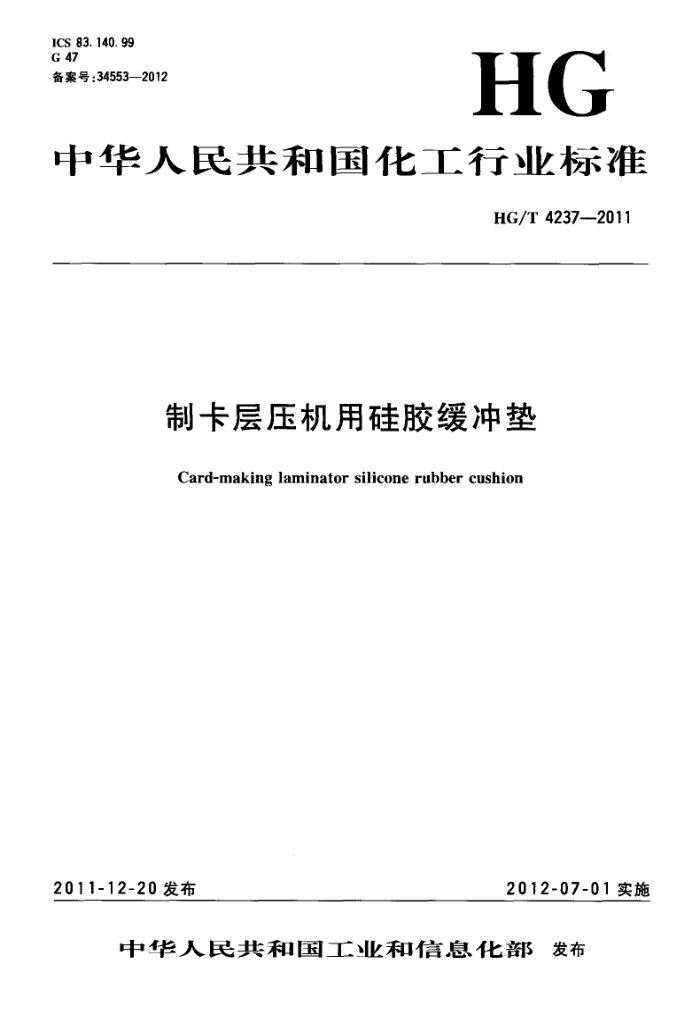

ICS 83.140.99 G 47 备案号：34553—2012
HG
中华人民共和国化工行业标准
HG/T4237-—2011
制卡层压机用硅胶缓冲垫
Card-making laminator silicone rubber cushion
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T 42372011
前 言
本标准的编制依据GB/T1.1的起草规则。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7)归口。 本标准起草单位：江阴科强工业胶带有限公司。 本标准主要起草人：周明、沈建东、杨卫东。 本标准为首次制定。
I HG/T4237—2011
制卡层压机用硅胶缓冲垫
1范围
本标准规定了制卡层压机用硅胶缓冲垫（以下简称硅胶缓冲垫）的分类与标记、结构型式、要求、试验方法、检验规则以及标志、包装、运输与贮存。
本标准适用于磁卡、智能卡、电子卡等制卡层压机用硅胶缓冲垫。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T451.1纸和纸板尺寸及偏斜度的测定 GB/T 528 3硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T531 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T532 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T4668 机织物密度的测定 GB/T 7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T24218.1 纺织品非织造布试验方法第1部分：单位面积质量的测定 GB/T24218.2 纺织品非织造布试验方法第2部分：厚度的测定 HG/T2580 橡胶或塑料涂覆织物拉伸强度和拉断伸长率的测定
3产品分类与标记 3.1产品分类
硅胶缓冲垫按骨架材料分为两类： a）毛毡型硅胶缓冲垫，用I型表示； b）织物型硅胶缓冲垫，用Ⅱ型表示。
3.2产品标记 3.2.1产品按下列顺序标记
产品名称、本标准号-类别-厚度×宽度×长度 3.2.2标记示例
厚度5mm，宽度250mm，长度450mm的毛毡型硅胶缓冲垫，标记为：硅胶缓冲垫HG/T4237-I-5×250×450
4产品结构型式
硅胶缓冲垫的结构型式如图1、图2所示。 HG/T4237—2011
2
一耐高温毛毡；
1
2…硅橡胶。
图1I型结构示意图
1-耐高温织物； 2——-硅橡胶。
图2 Ⅱ型结构示意图
5要求 5.1规格尺寸
硅胶缓冲垫的规格尺寸及偏差应符合表1的规定。
表 1 规格尺寸及偏差尺寸/mm
项目
偏差/mm ± 0. 1 ± 0. 2 ± 0. 3 ± 0. 3 0~5 0~5 ±3%
极差*/mm 0. 1 0. 2 0. 2
3. 0 4. 0 5. 0 6. 0 按用户要求按用户要求
厚度
0. 2
宽度长度偏斜度
注：表中未涵盖的其他尺寸及偏差由供需双方协商确定。 极差为同块硅胶缓冲垫厚度最大值与最小值的差。
5.2外观质重 5.2.1表面质量
硅胶缓冲垫表面应平整，不允许有裂纹、凹坑、气泡和杂质；此外Ⅱ型硅胶缓冲垫表面花纹应一致。 5.2.2颜色
同一批产品的颜色应保持一致。 5.3原材料性能要求 5.3.1硅胶的物理机械性能
应符合表2的规定。
2 HG/T 4237--2011
b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； c）正常生产时，每年进行一次检验； d）产品停产超过半年后，恢复生产时； e) 出厂检验结果与上次型式检验有较大差异时； f) 用户订单（合同）规定要求时； g）国家质量监督机构或有关机构提出进行型式检验要求时。
7.4判定规则
规格尺寸及偏差、外观质量如有一项不合格，则该块硅胶缓冲垫为不合格品。成品的层间粘合强度性能若不符合要求，应另取双倍试样进行复试，复试后仍不合格，则该批产品为不合格品。
表2所列硅胶各项物理性能如有一项不符合要求，应另取双倍试样进行复试，复试后仍不合格，则该批硅胶不合格。毛毡和织物性能中所列表面质量、厚度、单位面积质量、经纬密度如有项不符合要求，则该卷毛毡（织物）不合格；耐热性能如有一项不符合要求，应另取双倍试样进行复试，复试后仍不合格，则该批毛毡（织物)不合格。 8标志、包装、运输与贮存 8.1每块硅胶缓冲垫应印有清晰的标志，内容包括：产品标记、制造单位、商标。 8.2硅胶缓冲垫应用纸箱包装，并附产品合格证，内容包括：产品标记、批号、生产日期、制造单位、商标、检验员代号等。 8.3硅胶缓冲垫在运输和贮存时应保持清洁，不得与酸、碱、油类及其他有机溶剂接触，并避免阳光直射。 8.4硅胶缓冲垫应在室温下贮存，室内相对湿度不大于80%，并距热源2m以外。 8.5在符合8.3、8.4条规定的条件下，自制造之日起（以产品合格证日期为准），在不超过12个月的贮存期内，产品性能应符合本标准的规定。
