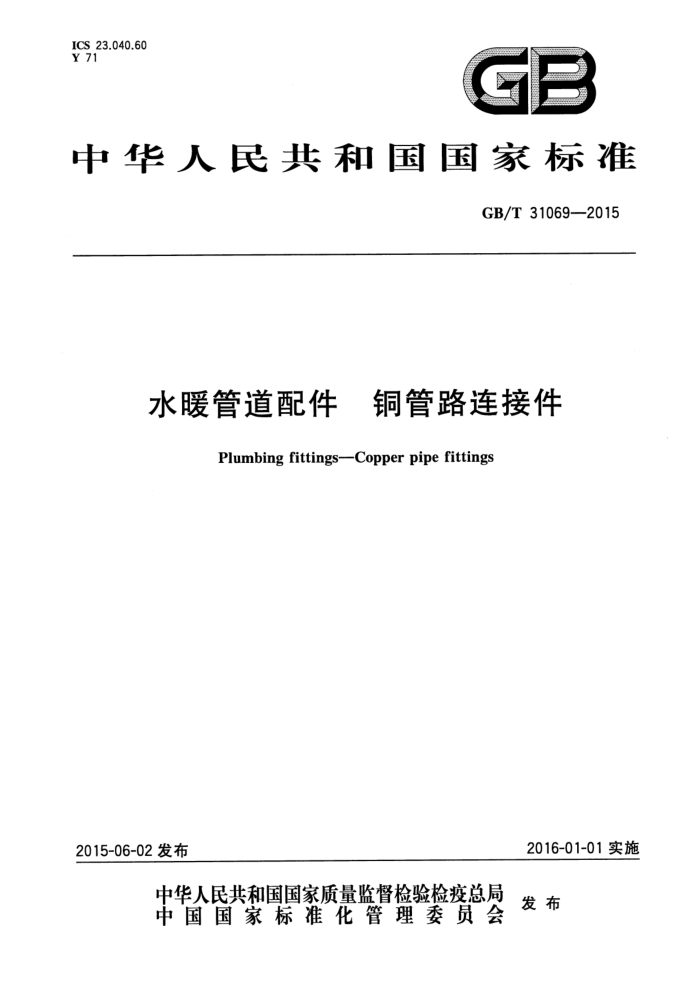

ICS23.040.60 Y 71
中华人民共和国国家标准
GB/T 31069—2015
水暖管道配件 铜管路连接件
Plumbing fittings-Copper pipe fittings
2016-01-01实施
2015-06-02发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T310692015
目 次
前言 1范围 2规范性引用文件 3产品分类
要求 5试验方法 6检验规则.· 7标志、包装、运输、贮存附录A（规范性附录） 结构和基本尺寸
4
6
...
X
10 11 GB/T 310692015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国五金制品标准化技术委员会（SAC/TC174）和全国管路附件标准化技术委员会
(SAC/TC237)归口。
本标准起草单位：宁波埃美柯铜阀门有限公司、宁波永享铜管道有限公司、浙江世进水控股份有限公司、济南玫德铸造有限公司、中国五金制品协会、宁波志清实业有限公司、浙江盾安阀门有限公司、上海汉卫管道工程技术有限公司、佛山市南海区标准化研究与促进中心、国家陶瓷及水暖卫浴产品质量监督检验中心、上海建筑五金工业研究所有限公司。
本标准主要起草人：郑雪珍、金宗民、林岳华、孔祥存、柳润峰、陈志清、王建表、陈国跃、钱路平、 林华福、王瑞昌、杨伟伸、李军、李白千、马勇、杨敏、成梁。
I GB/T31069—2015
水暖管道配件 铜管路连接件
1范围
本标准规定了水暖管道配件铜管路连接件（以下简称“管件”）的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于公称压力PN<1.6MPa，公称尺寸DN≤100mm，输送蒸汽、空气、燃气、水、油等一般管路用铜管路螺纹连接件。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T192普通螺纹基本牙型 GB/T193 普通螺纹 直径与螺距系列 GB/T196 普通螺纹 基本尺寸 GB/T197 普通螺纹公差 GB/T 1176 铸造铜及铜合金 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T2040 铜及铜合金板材 GB/T2059 铜及铜合金带材 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T5231 加工铜及铜合金牌号和化学成分 GB/T 6414. 铸件尺寸公差与机械加工余量 GB/T 7306.1 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T730755°非密封管螺纹 GB/T 9144 普通螺纹优选系列 GB/T11618.1一2008铜管接头第1部分：钎焊式管件 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18033 无缝铜水管和铜气管 GB/T20078 铜和铜合金锻件
3产品分类
3.1分类
按结构型式分类见表1。在符合本标准技术要求的前提下，允许设计成其他结构型式。
1 GB/T31069—2015
表1管件的型式及代号
示意图
型式
代号
90°内螺纹等径和90°内螺纹异径弯头
E1和E2
8
45°内螺纹弯头
E3
90°内外螺纹弯头
E4
45°内外螺纹弯头
E5
90°外螺纹承口弯头
E6
90°内螺纹承口弯头
E7
内螺纹等径和内螺纹异径三通
T1和 T2
