ICS 91.140.60 P 42
CJ

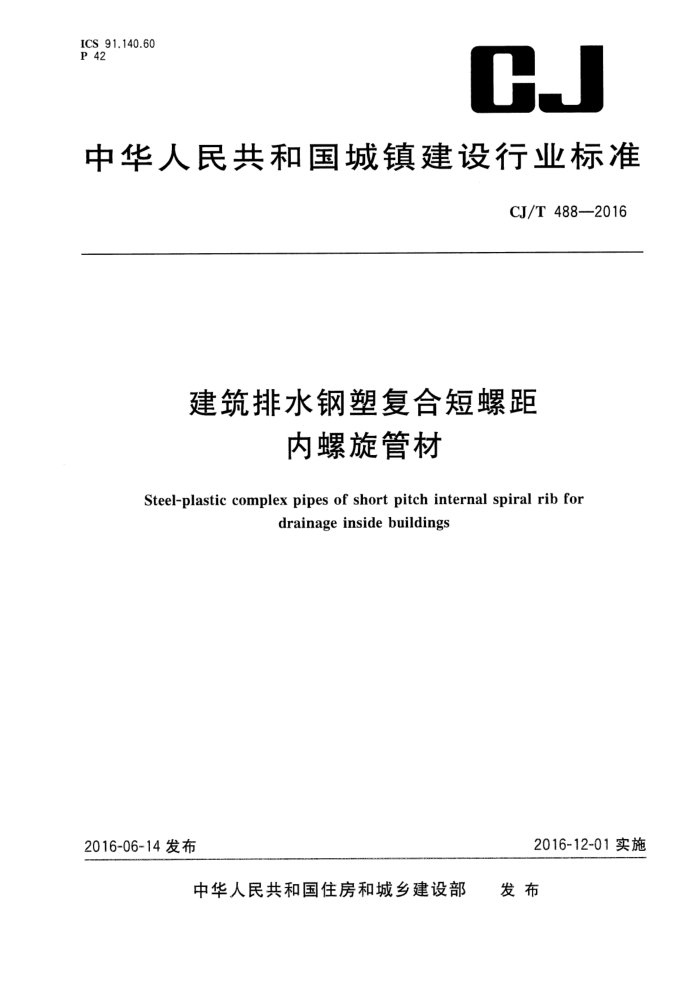

中华人民共和国城镇建设行业标准
CJ/T 488—2016
建筑排水钢塑复合短螺距
内螺旋管材
Steel-plastic complex pipes of short pitch internal spiral rib for
drainage inside buildings
2016-12-01实施
2016-06-14发布
中华人民共和国住房和城乡建设部 发布 CJ/T 4882016
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准负责起草单位：中国建筑装饰装修材料协会、上海德士净水管道制造有限公司。 本标准参加起草单位：深圳市宏拓深塑塑胶科技有限公司、成都三环金属制品有限公司、上海瑞河
企业集团有限公司、爱康企业集团（上海）有限公司、上海深海宏添建材有限公司、浙江光华塑业有限公司、山东金航塑业集团有限公司、顾地科技股份有限公司、浙江伟星新型建材股份有限公司、广东联塑科技实业有限公司、天津君诚钢管科技集团有限公司、天津市利达钢管集团有限公司、浙江金洲管道科技股份有限公司、上海米兰塑胶有限公司、宏升塑胶（杭州）有限公司、福建博业建设集团有限公司。
本标准主要起草人：水浩然、马金、姜文源、蒋建明、王显功、舒红伟、王梦晓、陈小光、邱强、项伟民、 张颂东、张仁山、付志敏、陶岳杰、张慰峰、王亚平、于富强、徐德茹、张云林、俞来明、吴水熙。 CJ/T488--2016
建筑排水钢塑复合短螺距
内螺旋管材
1范围
本标准规定了建筑排水钢塑复合、塑料短螺距内螺旋管的术语和定义、材料、要求、测试方法、检验规则和标志、包装、运输和贮存
本标准适用于民用建筑排水系统立管的钢塑复合、塑料短螺距内螺距管材。 排水系统使用温度随内衬层和塑料材质的不同有变化：硬聚氯乙烯（PVC-U)材质适用水温0℃C～
45℃，瞬间排水温度不超过60℃；高密度聚氯乙烯（HDPE)和聚丙烯（PP)材质适用水温0℃～65℃，瞬间排水温度不超过90℃。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改条款）适用于本文件。
GB/T246金属管压扁试验方法 GB/T1033.1塑料非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2918 塑料试样状态调节和试验的标准环境 GB/T 3091 低压流体输送用焊接钢管 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T5836.1 建筑排水用硬聚氯乙烯(PVC-U)管材 GB/T6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T6671 热塑性塑料管材纵向回缩率的测定 GB/T 8802 热塑性塑料管材、管件维卡软化温度的测定 GB/T8804.2 热塑性塑料管材拉伸性能测定第2部分：硬聚氯乙烯(PVC-U)、氯化聚氯乙烯
(PVC-C)和高抗冲聚氯乙烯(PVC-HI)管
GB/T8806 ：塑料管道系统塑料部件尺寸的测定 GB/T9647 热塑性塑料管材环刚度的测定 GB/T13526 硬聚氯乙烯(PVC-U)管材 二氟甲烷浸渍试验方法 GB/T14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB50242 建筑给水排水及采暖工程施工质量验收规范 CJ/T 250 建筑排水用高密度聚乙烯（HDPE)管材及管件 CJ/T 278 建筑排水用聚丙烯(PP)管材和管件 HG/T 3349 各色酚醛磁漆 HG/T3668 富锌底漆 QB/T2803 硬质塑料管材弯曲度测定方法 CJ/T488—2016
3术语和定义
下列术语和定义适用于本文件。
3.1
建筑排水用钢塑复合短螺距内螺旋管材steel-plasticcomplexpipesofshortpitchinternalspiral rib for drainage inside buildings
用于建筑排水工程，以薄璧钢管为基管，内表面粘接在螺旋肋的数量、高度、角度（螺距)上都作了强化处理的塑料螺旋内衬层的复合管材。又称钢塑复合加强型内螺旋管材。 3.2
基管cardinalpipes 指钢塑复合短螺距内螺旋管外层的薄壁钢管。
3.3
内村层material loyerof pipes lining 粘接于基管内表面塑料材质的短螺距内螺旋塑料衬管。
3.4
塑料短螺距内螺旋管 plastic pipes of short pitch internal spiral rib for drainage inside buildings 内衬层壁厚加厚后成为塑料短螺旋距内螺旋管，可单独用于建筑排水立管。
4材料
4.1基管
基管宜采用薄壁焊接钢管，材质应符合GB/T3091的规定。 4.2内衬层
内衬层宜采用硬聚录乙烯（PVC-U）、高密度聚乙烯（HDPE)和聚丙烯（PP)等不同材质，生产原料应符合GB/T5836.1、CJ/T250和CJ/T278的规定，即以符合表2物理力学性能的塑料树脂为主要原料，加人生产所必须的添加剂，添加剂应分散均匀。生产中允许使用符合本标准要求的本厂同类产品的清洁回用料，但不应使用外部回用料和再生料。 4.3基管外防腐层 4.3.1基管外防腐层底漆采用的红丹防锈底漆（或铁红防锈漆）应符合HG/T3668的规定；面漆采用酚醛磁漆（或油性调和漆、脂胶调和漆）应符合HG/T3349的规定。 4.3.2防腐层总厚度应不小于20um。 4.4塑料管材
同内衬层。
5要求 5.1钅 钢塑复合管 5.1.1外观
管材的内外表面除螺旋肋凸起外均应光滑，防腐层无显著的变色和条纹线，无结块、龟裂、断裂、凹
2 CJ/T488—2016
凸、变形、划痕及色调不均等缺点。 5.1.2颜色
管材表面颜色宜为黑色。 5.1.3规格尺寸
复合管材（包括基管、内衬层)的平均外径、壁厚（不包括螺旋肋高)及基本长度应符合表1的规定。
表1钢塑复合、塑料短螺距内螺旋管规格尺寸
单位为毫米
壁厚 螺旋肋高度 螺距 螺旋肋最小 最大
管长
平均外径
公称
材质 直径 最小平 最大平
均外径 均外径 壁厚 壁厚 最小 最大 最小 最大 数量 螺旋 基本
方向 长度 公差
d.
d em.min d emmax E min E mx 80 89.1 89.9 3.9 4.6
成品 110 113.8 114.6 4.3 5.3 管 125 133.8 135.0 4.3 5.3
4 000~ +30~ 6 000 0.000
160 158.7 160.3 5.1 6.2 80
钢塑复 基管合管
89.1 114.2 134.4 159.5
1.88 2.12 1.88 2.12 1.88 2.12 2.35 2.65
110 125 160 80 83.6 84.5 1.9 2.2 2.4 3.0 600 680
4 000~ 6 000
内衬 110 108.0 109.7 1.9 2.2 3.2 3.8 760 840 管 125 128.0 129.8 1.9 2.2 3.2
780 880
3.8
160 152.6 153.9 2.8 3.1 3.8 4.4 800 900 75 75.0 75.3 2.3 2.7 2.3 2.8 600 680
PVC-U 110 110.0 110.3 3.2 3.8 3.0 3,6 760 840 材质 125 125.0 125.3 3.2 3.8
3.2 3.8 780 880
160 160.0 160.4 4.0 4.6 3.8 4.4 800 900 75 75.0 75.7 2.9 3.3 2.3
逆 4000~ +30~ 时针 6 000 0.000
12
500 600 600 700 650 750 700 800 500 600 600 700 650 750 700 800
塑料管
HDPE 110 110.0 110.8 3.8 4.3 3.0 材质 125 125.0 125.9 4.2 4.8 3.5
160 160.0 161.0 4.7 5.3 4.0 75 75.0 75.3 2.9 3.3 2.3
PP 110 110.0 110.4 3.8 4.3 3.0 材质 125 125.0 125.4 4.2 4.8 3.5
160 160.0 160.5 4.7 5.3 4.0
