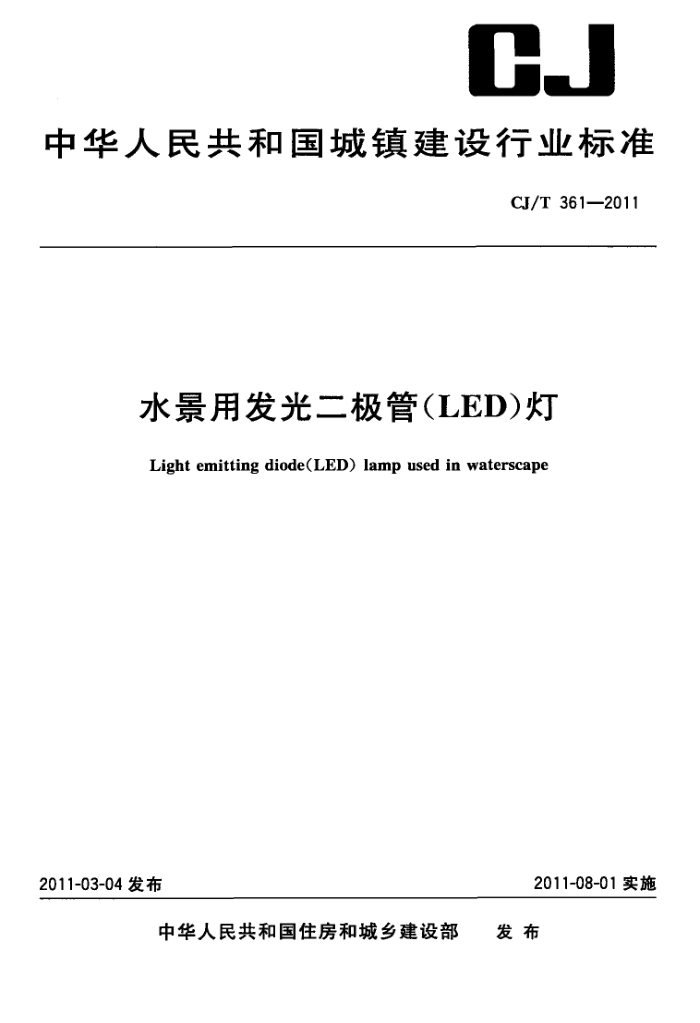

中华人民共和国城镇建设行业标准
CJ/T 361—2011
水景用发光二极管（LED)灯
Light emitting diode(LED) lamp used in waterscape
2011-08-01实施
2011-03-04发布
中华人民共和国住房和城乡建设部 发布 CJ/T 361-2011
目 次
前言 1 范围 2 规范性引用文件 3
术语和定义、缩略语· 4 要求 5 试验方法 6 检验规则 7 标志、包装、运输和贮存附录A（规范性附录） LED灯试验条件
图1 防尘试验箱图示
表1爬电距离和电气间隙的最小距离表2LED灯光效参数表3LED灯光束角参数表4出厂检验项目 CJ/T 361—2011
前言
本文件由住房和城乡建设部标准定额研究所提出。 本文件由住房和城乡建设部给水排水产品标准化技术委员会归口。 本文件起草单位：中国建筑金属结构协会给水排水设备分会、同方股份有限公司、上海佳景园喷泉
设备有限公司、北京中科鸿正环境科技有限公司、北京东方光大安装工程集团有限公司、重庆源光电子科技有限公司、北京东方盛景人工环境开发有限公司、北京盛世乐章激光喷泉工程有限公司、宜兴市美迪水景工程有限公司、北京建通兴业环境科技有限公司、河北太行环境艺术喷泉有限公司、广州锦汉有限公司、厦门市恒亚喷泉设备有限公司、扬州赛尔电光源有限公司、扬州山水环境科技有限公司、常州长江水体环境工程有限公司、四川省内江市艺术喷泉厂、北京万华阳光喷泉设备有限公司、杭州汉禹景观工程有限公司、广西碧虹景观工程有限公司、宜兴市双龙水设备有限公司、辽宁腾飞喷泉园林工程有限公司、江苏新力达环境工程有限公司、杭州华艺喷泉设备有限公司、陕西水之龙景观工程有限公司。
本文件主要起草人：张青虎、张小阳、张存民、卢少波、汪长余、王连涛、王广柱、陆荣学、陈艳群、 陈超、郭文超、蒋盘福。
1 CJ/T361—2011
水景用发光二极管（LED灯
1范围
本标准规定了水景用发光二极管（LED)灯的术语和定义、缩略语、要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于水景、音乐喷泉、瀑布、喷水池等场所使用的发光二极管(LED)灯。 本标准不适用于游泳池、浴室等与人体直接接触的场所。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 (ISO2859-1:1999)
GB/T2900.65一2004电工术语照明（IEC60050（845）：1987） GB4208一2008外壳防护等级（IP代码）（IEC60529：2001） GB7000.1一2007灯具第1部分：-般要求与试验（IEC60598-1：2003） GB/T9468一2008灯具光分布测试的-般要求 GB/T17262—2002单端荧光灯性能要求（IEC60901：2000） GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：2005） GB17743--2007电气照明和类似设备的无线电骚扰特性的限值和测量方法 GB/T19658一2005反射灯中心光强和光束角的测量方法（IEC61341：1994） GB/T20145—2006 灯和灯系统的光生物安全性（IEC62471：2006）
3术语和定义、缩略语
下列术语和定义、缩略语适用于本文件。 3.1术语和定义 3.1.1
发光二极管lightemittingdiode 被电流激发时能产生光辐射的p-n结固态器件。
3. 1.2
水景用发光二极管（LED）灯Lightemittingdiode（LED）lampusedinwaterscape 是指采用LED作为光源，用于水景、音乐喷泉、布、喷水池等场所景观性照明的组合式照明装置。
3.1.3
安全特低电压 safetyextra-lowvoltage 在通过有单独绕组的安全隔离变压器或转换器与供电电源隔离开来的电路中，导体之间或在任何
导体与地之间，不超过50V的交流额定电压值。
1 CJ/T 361—2011
3.1.4
光效Iuminousefficiency 普通照明用LED灯发出的总光通量与其所耗功率之比。
3.1.5
光通维持率（灯的）lumensmaintenance（ofalamp）；灯在其寿命中一给定时间的光通量与其初始光通量之比，此期间灯在规定的条件下点燃。 注：此比率通常用百分比（%)表示。
3.1.6
光束角beamangle 在通过光束轴线的平面上的两条给定直线之间的夹角，这两条直线分别通过灯的正面中心和发光
强度为中心光强50%的发光点。 3.2缩略语
LED：发光二极管 SELV：安全特低电压 PTI:耐起痕指数
4要求
4.1水景用发光二极管（LED)灯（以下简称LED灯)应为防触电保护的Ⅲ类灯具，其外部和内部线路的工作电压不应超过安全特低电压。 4.2LED灯按额定功率宜分为5W、10W、15W、18W、24W、30W、36W等。 4.3LED灯在旱喷池、喷水池等场所中使用，工作电压不应大于AC12V、DC12V。 4.4外壳及结构连接件材质应为压铸合金铝、不锈钢、工程塑料等。 4.5走线槽应光滑，无锐边、毛口、毛刺或类似不光滑现象，金属定位件、螺钉类的零件不应凸伸到走线槽内。 4.6LED模块固定就位 4.6.1LED模块应固定就位，不应发生松动、位移等现象。 4.6.2LED模块或模块之间与控制装置的电气的连接应可靠。 4.7接线端子座应符合GB7000.1一2007中4.6的要求，接线端子与电源连接应符合GB7000.1- 2007中4.7的要求。 4.8绝缘衬垫与套管应符合GB7000.1一2007中4.9的要求。 4.9机械强度
LED灯在正常使用中与水接触的部件，包括防护玻璃，应能承受在水压的方向上施加0.7N·m 的冲击能量。 4.10LED灯应有足够的防锈蚀保护，按5.10试验后，LED灯的零件不应出现腐蚀痕迹或表面粗糙的现象。 4.11紫外线辐射限值应符合GB/T20145的要求。 4.12外部接线和内部接线应符合GB7000.1一2007中5.2、5.3的要求，并应符合下列要求：
a）LED灯应设有导线固定架，其部分可与灯具一体，也可全部固定在灯具上； b）外部软缆和软线的标称截面积不应小于1.5mm。
