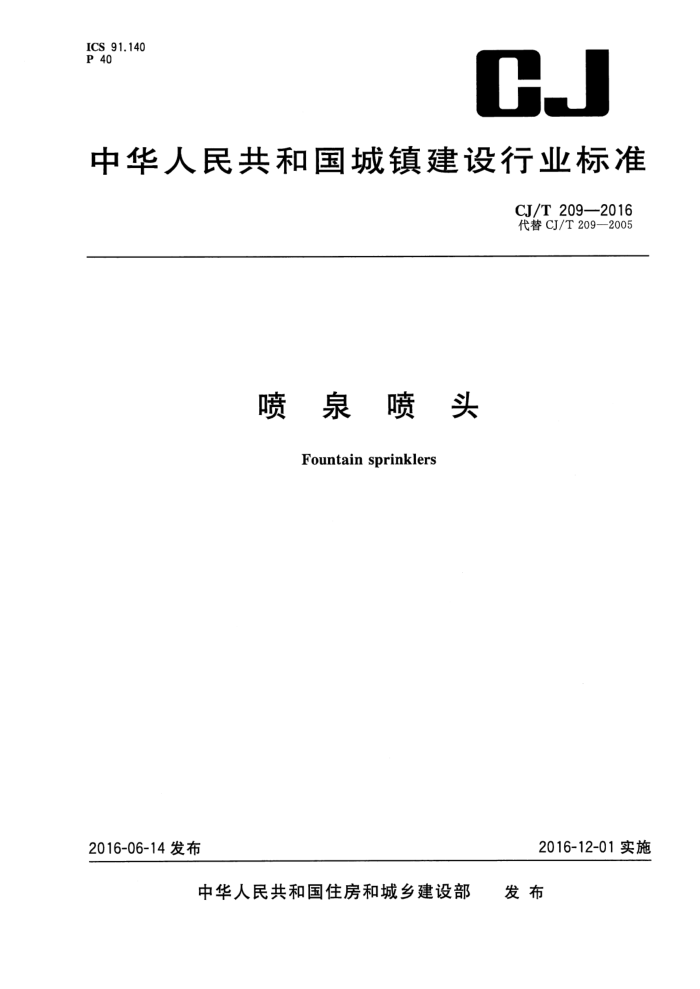

ICS 91.140
CJ
P 40
中华人民共和国城镇建设行业标准
CJ/T 209—2016 代替CJ/T209—2005
喷泉喷头
Fountain sprinklers
2016-12-01实施
2016-06-14发布
中华人民共和国住房和城乡建设部 发布 CJ/T209—2016
目 次
前言 1 范围
规范性引用文件术语和定义
2
3
4 型号
材料 6 要求
5
试验方法检验规则
7
8
9标志、包装、运输和贮存附录A（资料性附录） 综合数据表附录B（资料性附录） 纯射流单喷嘴喷头、高喷喷头、水帘喷头、水幕喷头、高压冷雾喷头的水力
10
12
性能参数表·
13
附录C（资料性附录） 喷头水力性能试验装置与当量口径试验与计算附录D（资料性附录） 喷头试验记录表·
16 17 CJ/T209—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T209—2005《喷泉喷头》的修订，与CJ/T209—2005相比，主要技术变化如下：
补充了术语和定义（见3.2、3.10、3.11、3.12、3.13）；原5.3材料”独立成第5章，并对其内容作了调整原5.1环境条件中“风速不大于2级”修改为“风速不大于3级”；喷头耐温能力由“-40℃～80℃”改为“-40℃～60℃”；补充了综合数据表（见附录A)；纯射流喷头的圆形喷嘴直径增加了45mm，50mm，56mm，63mm，70mm5种规格（见6.2.5）；增加了部分纯射流单喷嘴喷头及高喷喷头、水帘喷头、水幕喷头、高压冷雾喷头的水力性能参数表（见附录B）；原6.5.3.2试验装置与6.5.4当量口径试验移至附录，并改名为喷头水力性能试验装置与当量口径试验与计算（见附录C)。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会、杭州云博科技有限公司、北京中科水景科技有限公司、杭
州金蓝喷泉有限公司、杭州明音水景喷泉有限公司、北京东方鸣泉喷泉设备有限责任公司、沈阳飞亚水艺园景工程有限公司、杭州美华喷泉工程有限公司、江苏长江环境科技工程有限公司、深圳市水体实业发展有限公司、上海丽致环境科技有限公司、厦门市新佳鑫景观工程有限公司。
本标准主要起草人：张小阳、张存民、李葛铿、徐元德、曹换、邹楠、古小琳、许杭旭、苏欣、尹爱国、 徐小波、李允广、孙冬野、叶会君、谢振国、向清江、何文、段松林、陈志峰。
本标准所代替标准的历次版本发布情况为：
CJ/T3050—1995; CJ/T2092005。 CJ/T209—2016
喷泉喷头
1范围
本标准规定了喷泉喷头（以下简称喷头）的型号、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于喷泉水景用的喷头。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适应于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T196 普通螺纹基本尺寸 GB/T 1176 铸造铜及铜合金 GB/T1220 不锈钢棒 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 9797 金属覆盖层镍十铬和铜十镍十铬电镀层 GB/T12716 60°密封管螺纹 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件
3 术语和定义
下列术语和定义适用于本文件。
3.1
喷泉喷头 fountainsprinklers/sprayheads 利用管道系统的压力水（无需其他额外能源或动力机构）喷出射流的整体装置。它仅由接头、流道
与喷嘴3部分组成；单个喷头只有一个接头，但可具有多流道与多喷嘴。 3.2
接头 connecters 喷头与管道系统连接的部件。
3.3
喷嘴 nozzles 喷出压力水的管嘴、孔口或缝隙。
3.4
喷射水形 sprayshapes 喷头喷水形成的射流形状（如水柱状、水线状、水膜状、泡沫状、雾状等）。它的空间几何尺寸可用喷
射高度和喷射水平范围来表述。 3.5
纯射流 clearstreamspray 压力水从管嘴或孔口喷射出的柱状射流。
1 CJ/T209—2016
3.6
水膜射流clearsheetspray 压力水从缝隙喷出，或经喷嘴外的折射面喷出的膜状射流。
3.7
泡沫射流 foamingspray 压力水通过喷嘴喷出时形成气、液两相流的射流，
3.8
雾状射流 fogspray 压力水通过喷嘴喷出时形成类似云状的细小水滴射流。
3.9
水帘喷头lappetsprinkler 倒置安装在支管底处的小型纯射流喷头。可组成水帘、图案或组字。
3.10
高喷喷头highjet/Gun 喷嘴直径大于50mm，喷射高度超过60m的纯射流喷头。
3.11
水幕喷头watercurtainsprinkler 大型缝隙喷嘴的喷头。其工作压力为500kPa～2000kPa，供投影、放映，激光表演用。
3.12
高压冷雾喷头high-handedsprayer 工作压力大于4000kPa，雾滴粒度小于10μm，形成云雾景观的喷头。
3.13
额定工作压力 normalpressure 喷头形成最佳喷射水形所对应的工作压力。
3.14
工作压力 pressure 喷头喷水时，在接头进口上游200mm处的表压力。
3.15
喷嘴公称口径 nozzlenormaldiameter 喷头的喷嘴出口内径（以下简称为口径)的规定数值，单位为mm。当喷头有多个相同口径的喷嘴
时，可用喷嘴数乘以单个口径值表示，也可以用当量口径表示。 3.16
当量径diameterequivalent 非圆形喷嘴喷头和多嘴喷头的概念性喷嘴口径。
3.17
喷射高度 sprayheight 喷头在额定工作压力下，射流可达到的稳定高度。
3.18
喷射水平范围levelrangeofspray 喷头在额定工作压力下，射流在水平面上所能达到相对稳定的面积范围，喷射半径、也可用直径、长
度、宽度来表示。
2
